ГОСТ 19042-80 (ИСО 1832-85). Государственный стандарт Союза ССР. Пластины сменные многогранные. Классификация. Система обозначений. Формы

Государственный комитет СССР по стандартам · № ГОСТ 19042-80Действующий акт

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2903)

(ред. от 01.12.1990)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 июня 1980 г. № 2903

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ СМЕННЫЕ МНОГОГРАННЫЕ

КЛАССИФИКАЦИЯ. СИСТЕМА ОБОЗНАЧЕНИЙ. ФОРМЫ

Throw-away (indexable) inserts. Classification. Notation. Forms

ГОСТ 19042-80

(ИСО 1832-85)

Группа В56

ОКП 19 6000

Дата введения
1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник; А.А. Залужный; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2903.

3. Срок проверки — 2000 г., периодичность проверки — 10 лет.

4. Приложения 1 - 8 подготовлены методом применения международного стандарта ИСО 1832-85 «Пластины сменные для режущих инструментов. Обозначения».

5. Взамен ГОСТ 19042-73.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19043-80 — ГОСТ 19053-80	3.1
ГОСТ 19056-80	3.1
ГОСТ 19057-80	3.1
ГОСТ 19059-80	3.1
ГОСТ 19061-80 — ГОСТ 19065-80	3.1
ГОСТ 19067-80 — ГОСТ 19072-80	3.1
ГОСТ 19073-80 — ГОСТ 19081-80	3.2
ГОСТ 19083-80	3.2
ГОСТ 19084-80, ГОСТ 19085-80	3.3
ГОСТ 19086-80	2.1.8
ГОСТ 24247-80 — ГОСТ 24257-80	3.1
ГОСТ 25403-82	3.1
ГОСТ 25418-82	3.3
ГОСТ 27301-87, ГОСТ 27302-87	3.1

7. Ограничение срока действия снято Постановлением Госстандарта СССР от 28.12.1990 г. № 3442.

8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91).

Требования стандарта в части разд. 1, 2 и 3 являются обязательными.

(Введен дополнительно, Изм. № 3).

1. КЛАССИФИКАЦИЯ

1.1. По назначению пластины разделяются на режущие, опорные и стружколомы.

1.2 Пластины классифицируются по следующим признакам:

режущие пластины: форма, наличие заднего угла, класс допуска, наличие отверстия и стружколомающих канавок;

опорные пластины: форма и наличие заднего угла;

стружколомы: форма.

2. СИСТЕМА ОБОЗНАЧЕНИЙ

2.1. Цифровые и буквенно-цифровые обозначения режущих пластин должны соответствовать следующей схеме.

цифровое обозначение:               01 1  1   1-16   04  08
буквенно-цифровое обозначение:      T  N  U   G-16   04  08 TL  ...

1. Буква (цифра), обозначающая форму пластины (см. табл. 1)
2. Буква (цифра), обозначающая задний угол (см. табл. 2)
3. Буква (цифра), обозначающая класс допуска (см. табл. 3, 4 и 5)
4. Буква (цифра), обозначающая конструктивные особенности пластин (см. табл. 6)
5. Число, обозначающее размер пластины (см. п. 2.1.5)
6. Число, обозначающее рабочую толщину пластины (см. п. 2.1.6)
7. Число и буква, обозначающие форму вершины (см. п. 2.1.7, табл. 7 и 8)
8. Буква, обозначающая исполнение режущей кромки (см. табл. 9)
9. Буква, обозначающая направление резания (см. табл. 10)
10. Особые обозначения изготови-

Обозначения по пп. 1 — 7 являются обязательными.

2.1.1. Буквы (цифры), обозначающие форму режущих, опорных, стружколомающих пластин, должны соответствовать указанным в табл. 1.

Таблица 1

Группа	Форма		Обозначение форм пластин
			режущих		опорных		стружколомов
			буквенное	цифровое	буквенное	цифровое	буквенное	цифровое
I. Равносторонние и равноугольные	Шестигранная		H	11	OH	76	-	-
	Восьмигранная		O	-	-	-	-	-
	Пятигранная		P	10	OP	75	-	-
	Круглая		R	12	OR	77	-	-
	Квадратная		S	03	OS	72	CS	91
	Трехгранная		T	01	OT	70	CT	90
II. Равносторонние и неравноугольные	Ромбическая с углом при вершине <*>	80°	C	05	OC	73	-	-
		55°	D	13	OD	78	-	-
		75°	E	-	-	-	-
		86°	M	-	-	-	-	-
		35°	V	-	-	-	-	-
	Шестигранная с углом при вершине	80°	W	02	OW	71	-	-
III. Неравносторонние и равноугольные	Прямоугольная		L	09	-	-	-	-
IV. Неравносторонние и неравноугольные	Параллелограммная с углом при вершине <*>	85°	A	-	-	-	-	-
		82°	B	-	-	-	-	-
		55°	K	08	OK	74	-	-
		84°	F	07	-	-	-	-

<*> Обозначается наименьший угол при вершине.

2.1.2. Буквы (цифры), обозначающие задний угол, должны соответствовать табл. 2.

Таблица 2

Обозначение	цифровое	7	8	2	6	4	5	9	1	3	0
Обозначение	буквенное	A	B	C	D	E	F	G	N	P	O <*>
Величина заднего угла, град		3	5	7	15	20	25	30	0	11	-

<*> Обозначает задние углы, отличающиеся от указанных в табл. 2. Примечание. При различных задних углах на разных режущих кромках выбор буквы определяется задним углом самой длинной режущей кромки.

2.1.3. Буквы (цифры), обозначающие класс допусков, должны соответствовать табл. 3, 4 и 5 и черт. 1 - 3.

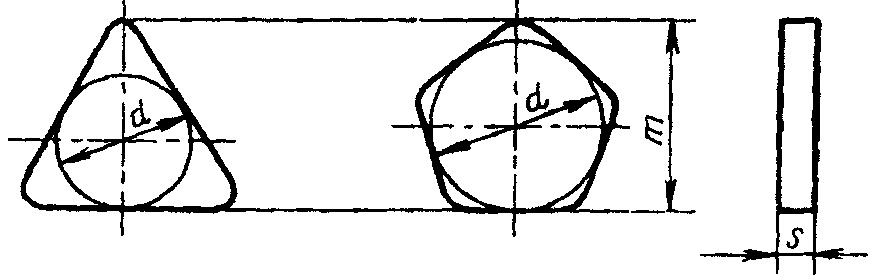

Пластины с нечетным числом граней

и с закругленными вершинами

2. Система обозначений

Черт. 1

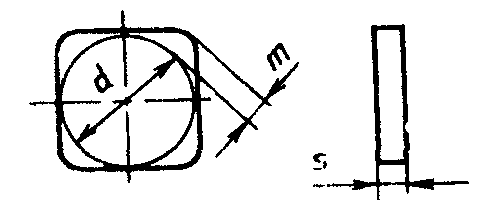

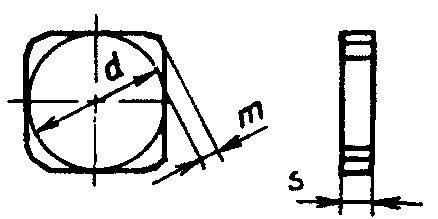

Пластины с четным числом граней

и с закругленными вершинами

2. Система обозначений

Черт. 2

Пластины с фаской

2. Система обозначений

Черт. 3

Таблица 3

мм

Обозначение классов допусков		Предельные отклонения размеров
цифровое	буквенное	d	m	s
6	A <*>	+/- 0,025	+/- 0,005	+/- 0,025
-	F <*>	+/- 0,013	+/- 0,005	+/- 0,025
4	C <*>	+/- 0,025	+/- 0,013	+/- 0,025
-	H	+/- 0,013	+/- 0,013	+/- 0,025
5	E	+/- 0,025	+/- 0,025	+/- 0,025
3	G	+/- 0,025	+/- 0,025	+/- 0,13
-	J <*>	от +/- 0,05 до +/- 0,15 <**>	+/- 0,005	+/- 0,025
7	K <*>	от +/- 0,05 до +/- 0,15 <**>	+/- 0,013	+/- 0,025
-	L <*>	от +/- 0,05 до +/- 0,15 <**>	+/- 0,025	+/- 0,025
2	M	от +/- 0,05 до +/- 0,15 <**>	от +/- 0,08 до +/- 0,20 <**>	+/- 0,13
-	N	от +/- 0,05 до +/- 0,15 <**>	от +/- 0,08 до +/- 0,20 <**>	+/- 0,025
1	U	от +/- 0,08 до +/- 0,25 <**>	от +/- 0,13 до +/- 0,38 <**>	+/- 0,13

<*> Классы допусков используются у пластин со шлифованными фасками.

<**> Предельные отклонения зависят от размеров пластин (см. табл. 4 и 5).

Предельное отклонение диаметра контрольного цилиндра — +/- 0,002 мм.

Предельные отклонения размеров m и d пластин форм Н, О, Р, R, S, Т, С, Е, М, W должны соответствовать значениям, указанным в табл. 4.

Таблица 4

мм

Диаметр вписанной окружности	Предельные отклонения размеров
	d		m
	Класс допуска
	J, K, L, M, N	U	M, N	U
От 4,76 до 10,0	+/- 0,05	+/- 0,08	+/- 0,08	+/- 0,13
От 12,0 до 12,7	+/- 0,08	+/- 0,13	+/- 0,13	+/- 0,20
От 15,875 до 22,25	+/- 0,10	+/- 0,18	+/- 0,15	+/- 0,27
От 25,0 до 25,4	+/- 0,13	+/- 0,25	+/- 0,18	+/- 0,38
От 31,75 до 32,0	+/- 0,15	+/- 0,25	+/- 0,20	+/- 0,38

Предельные отклонения размеров m и d пластин формы D для классов допусков М и № должны соответствовать значениям, указанным в табл. 5.

Таблица 5

мм

Диаметр вписанной окружности	Предельные отклонения размеров
Диаметр вписанной окружности	d	m
От 5,56 до 9,525	+/- 0,05	+/- 0,11
12,700	+/- 0,08	+/- 0,15
От 15,875 до 19,05	+/- 0,10	+/- 0,18

(Измененная редакция, Изм. № 2).

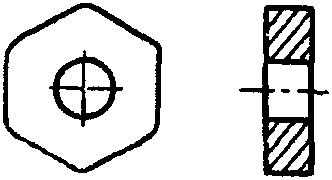

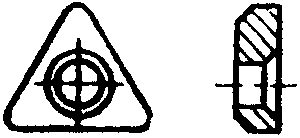

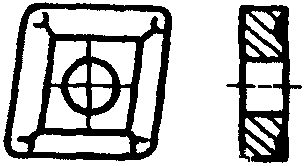

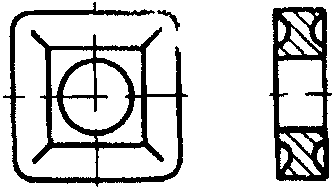

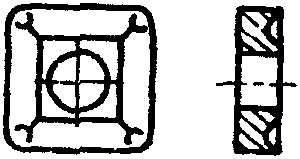

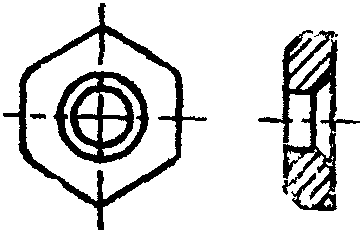

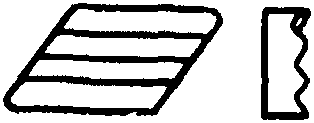

2.1.4. Буквы (цифры), обозначающие конструктивные особенности пластин, должны соответствовать табл. 6.

Таблица 6

Обозначение		Чертеж	Конструктивные особенности
цифровое	буквенное	Чертеж	стружколомающая канавка	крепежное отверстие
1	N		Без стружколомающих канавок	Без отверстия
2	R		Со стружколомающими канавками с одной стороны
6	F		Со стружколомающими канавками с двух сторон
3	A		Без стружколомающих канавок	С цилиндрическим отверстием
4	M		Со стружколомающими канавками с одной стороны
5	G		Со стружколомающими канавками с двух сторон
8	W		Без стружколомающих канавок	С односторонним тороидальным отверстием для винта с потайной головкой с углом от 40° до 60°
9	T		Со стружколомающими канавками с одной стороны	С односторонним тороидальным отверстием для винта с потайной головкой с углом от 40° до 60°
-	Q		Без стружколомающих канавок	С двухсторонним тороидальным отверстием для винта с потайной головкой с углом от 40° до 60°
-	U		Со стружколомающими канавками с двух сторон
-	B		Без стружколомающих канавок	С односторонним тороидальным отверстием для винта с потайной головкой с углом от 70° до 90°
-	H		Со стружколомающими канавками с одной стороны
-	C		Без стружколомающих канавок	С двухсторонним тороидальным отверстием для винта с потайной головкой с углом от 70° до 90°
-	J		Со стружколомающими канавками с двух сторон
7	X	Другие особенности, требующие дополнительного пояснения с чертежом или описания

2.1.5. Обозначения размеров пластин различных форм приведены в табл. 6а.

Таблица 6а

Диаметр, мм	Обозначение размеров пластин форм
Диаметр, мм	H	O	P	S	T	C	D	E	M	V	W	R
3,97	-	-	-	03	06	04	-	-	-	-	-	-
4,76	-	-	-	04	08	04	05	04	04	08	-	-
5,56	-	-	-	05	09	05	06	05	05	09	03	-
6,35	03	02	04	06	11	06	07	06	06	11	04	06
7,94	04	03	05	07	13	08	09	08	07	13	05	07
9,525	05	04	07	09	16	09	11	09	09	16	06	09
12,7	07	05	09	12	22	12	15	13	12	22	08	12
15,875	09	06	11	15	27	16	19	16	15	27	10	15
19,05	11	07	13	19	33	19	23	19	19	33	13	19
25,4	14	10	18	25	44	25	31	26	25	44	17	25
31,75	18	13	23	31	54	32	38	32	31	54	21	31

Примечание. Обозначение размеров круглых пластин с диаметром вписанной окружности в метрических единицах указано в обязательном Приложении.

Для равносторонних-равноугольных и равносторонних-неравноугольных сменных многогранных режущих пластин (табл. 1) в качестве числа выбирается размер теоретической боковой длины в мм, причем цифры после запятой не учитываются.

Пример: Боковая длина 12,7 — число 12.

Для круглых режущих сменных пластин в качестве числа, обозначающего размер пластины, указывается диаметр в мм.

Для всех других сменных многогранных режущих пластин число всегда устанавливается в соответствии с главной режущей кромкой или самой длинной кромкой. Цифры после запятой не учитываются.

При получении однозначного числа на первом месте ставится 0 (ноль).

При необходимости дополнительные размеры должны быть указаны на чертеже или оговорены в тексте буквой X (табл. 6).

(Измененная редакция, Изм. № 3).

2.1.6 Числа, обозначающие рабочую толщину пластины

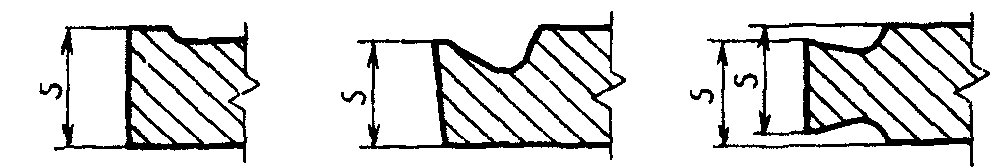

Рабочая толщина пластины S (черт. 3а) — расстояние от опорной поверхности до вершины режущей кромки.

2. Система обозначений

Черт. 3а

Число определяется размером рабочей толщины в мм. Цифры после запятой не учитываются.

Если число однозначное, на первом месте ставится 0 (ноль).

Пример: Толщина пластины 4,76 мм — число 04.

Для пластин толщиной s = 1,98 и 3,97 мм на первом месте ставится буква Т.

Пример: Толщина пластины 3,97 мм — обозначение Т3

Обозначение пластин должно соответствовать табл. 6б.

Таблица 6б

Обозначение	Толщина пластины, мм
01	1,59
Т1	1,98
02	2,38
03	3,18
Т3	3,97
04	4,76
05	5,56
06	6,35
07	7,94
08	8,00
09	9,52
12	12,70

(Измененная редакция, Изм. № 1, 2, 3).

2.1.7 Числа и буквы, обозначающие форму вершины режущей кромки

2.1.7.1. Сменные многогранные режущие пластины без радиусов при вершинах обозначаются 00 (ноль-ноль).

(Измененная редакция, Изм. № 1, 3).

2.1.7.2. Сменные многогранные режущие пластины с радиусом при вершинах обозначаются размером радиуса в десятых долях миллиметра.

На первом месте ставится 0 (ноль), если число меньше 10.

Пример: Радиус при вершине 0,8 мм — число 08.

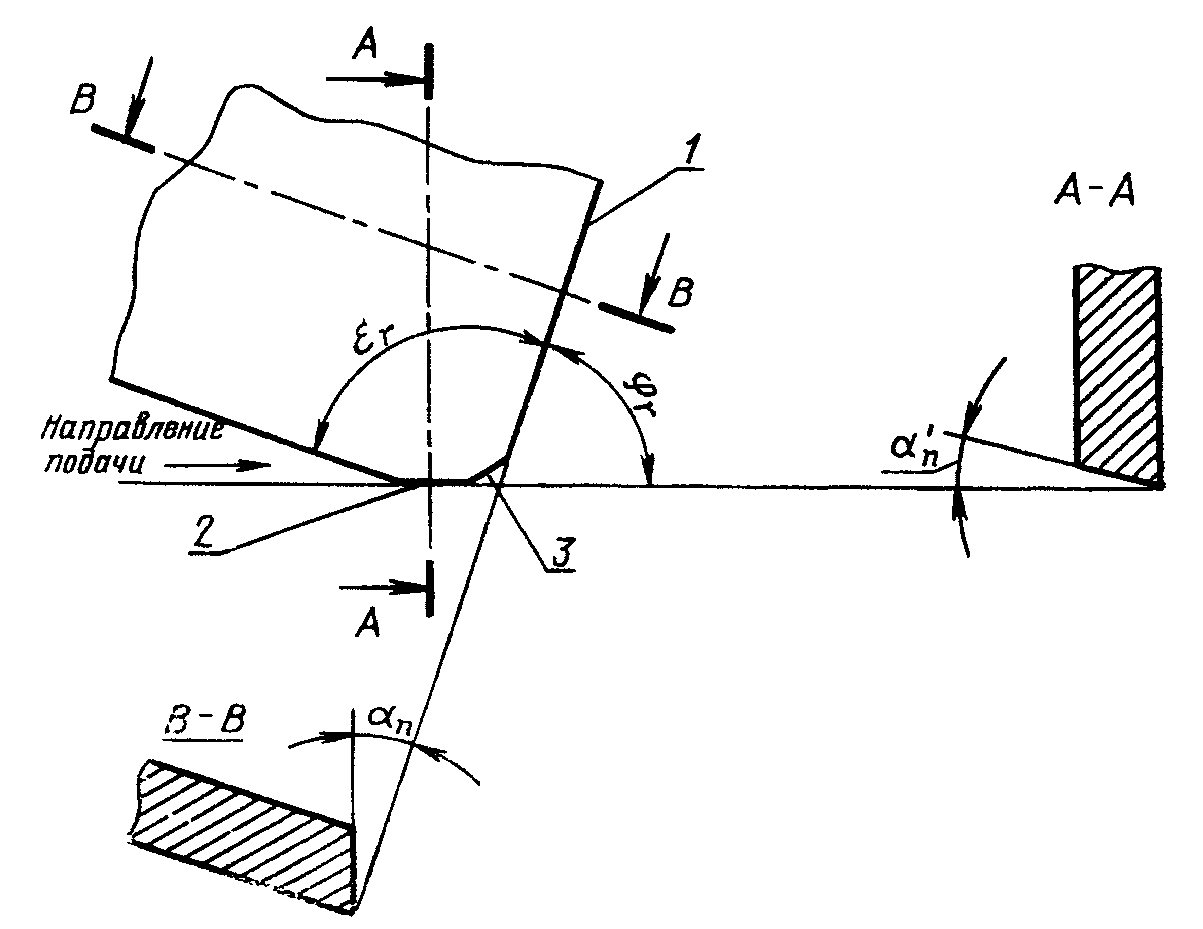

2.1.7.3. Буквы (цифры), обозначающие главный угол в плане \varphi_{r} и задний угол на фаске \alpha'_{n} (черт. 4) сменных многогранных режущих пластин с угловыми фасками, должны соответствовать табл. 7 и 8.

2. Система обозначений

1 — главная режущая кромка; 2 — зачистная режущая фаска; 3 — переходная фаска

Черт. 4

Таблица 7

Обозначение		Главный угол в плане \varphi_{r} , град
цифровое	буквенное	Главный угол в плане \varphi_{r} , град
1	A	45
2	D	60
3	E	75
4	F	85
5	P	90

Таблица 8

Обозначение		Задний угол на фаске \alpha_{n} , град
цифровое	буквенное	Задний угол на фаске \alpha_{n} , град
7	A	3
8	B	5
2	C	7
6	D	15
4	E	20
5	F	25
9	G	35
1	N	0
3	P	11

(Измененная редакция, Изм. № 2).

2.1.7.4. Многогранным пластинам со специальным исполнением вершины, которая не может быть обозначена буквами согласно пп. 2.1.7.2 и 2.1.7.3, присваивается символ ZZ, указывающий на необходимость более точных пояснений.

2.1.7.5. Для пластин круглой формы вместо обозначения вершин режущей кромки приводят следующее обозначение диаметров вписанной окружности:

00, если диаметр вписанной окружности получен пересчетом дюймовых единиц в метрические;

М0, если диаметр вписанной окружности измеряется в метрических единицах.

(Введен дополнительно, Изм. № 2, 3).

2.1.8. Буквы (цифры), обозначающие исполнение режущей кромки, должны соответствовать табл. 9.

Таблица 9

Обозначение		Исполнение режущей кромки
цифровое	буквенное	Исполнение режущей кромки
-	F	Острые кромки (rn <= 0,02 мм)
1	E	Округленные кромки
2	T	Кромки с фаской
3	S	Кромки с фаской и округленные

Примечание. В обозначении пластин с дополнительной обработкой режущих кромок после буквы (цифры), обозначающей исполнение режущей кромки, указать обозначение величины радиуса округления режущей кромки или упрочняющей фаски или того и другого по ГОСТ 19086-80.

Например:

режущая трехгранная пластина TNUN-160408

с радиусом округления режущих кромок — 0,02 — 0,03 мм

TNUN-160408 Е-02

То же, цифровое: 01111-160408 1-02

с упрочняющей фаской f = 0,1 — 0,2 мм с углом \gamma = 15°:

TNUN-160408 Т-13

То же, цифровое: 01111-160408-2-13

с упрочняющей фаской f = 0,1 — 0,2 мм с углом 15° и радиусом округления 0,2 — 0,03 мм:

TNUN-160408-13-02

То же, цифровое: 01111-160408 3-13-02.

(Измененная редакция, Изм. № 3).

2.1.9. Буквы (цифры), характеризующие направление резания, должны соответствовать табл. 10.

Таблица 10

Обозначение		Направление резания
цифровое	буквенное	Направление резания
1	R	Только правое
2	L	Только левое
3	N	Правое и левое

2.2 Цифровые и буквенно-цифровые обозначения опорных пластин должны соответствовать следующей схеме:

цифровое обозначение                                  70  1-11 03
буквенно-цифровое обозначение                         OT  N-11 03

1. Буквы (цифры), обозначающие форму пластины (см. табл. 1)
2. Буква (цифра), обозначающая задний угол (см. табл. 2)
3. Число, обозначающее величину режущей пластины, для которой предназначена опорная пластина (см. п. 2.1.5)

(см. п. 2.1.6)

2.3 Цифровые и буквенно-цифровые обозначения стружколомов должны соответствовать следующей схеме:

цифровое обозначение                                     90 - 11  10

буквенно-цифровое обозначение                            СТ - 11  10

1. Буквы (цифры), обозначающие форму стружколома (см. табл. 1)
2. Число, обозначающее величины режущей пластинки, для которой предназначен стружколом (см. п. 2.1.5)
3. Число, обозначающее величину порожка стружко-

<*> Число, обозначающее величину порожка стружколома, определяется размером n в десятых долях мм.

Например: размер n = 1,0 мм — число 10.

2.4. Условное обозначение пластин при заказе составляется с учетом общесоюзного классификатора продукции (ОКП).

Полный код ОКП условного обозначения пластин состоит из 16 знаков, первые шесть из которых обозначают марку твердого сплава, следующие четыре знака — форму пластины, последние шесть знаков — размер пластины. Код ВКГ (высшей классификационной группировки) ОКП для марок твердого сплава указан в табл. 11.

Таблица 11

Марка твердого сплава	Код ВКГ ОКП
ВК6-ОМ	196516
ВК10-ОМ	196517
ВК6	196524
ВК8	196525
ВК15	196527
Т5К10	196611
Т14К8	196612
Т15К6	196613
Т30К4	196614
ТТ7К12	196621
ТТ10К8-Б	196622
ТТ8К6	196623
ТТ20К9	196624
КНТ16	196681
ТН20	196634
ВП3115	196584
ВП3325	196585
ВП1255	196653

Код серийно-порядкового номера ОКП для пластин указан в табл. 12, 13 и 14.

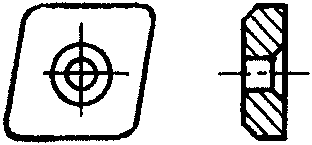

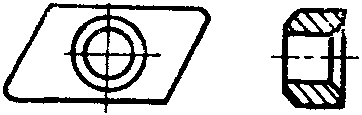

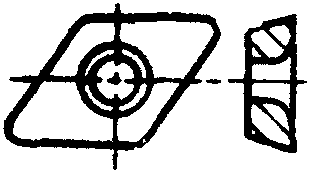

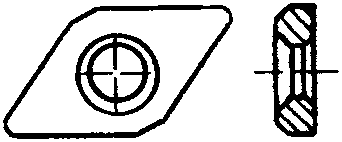

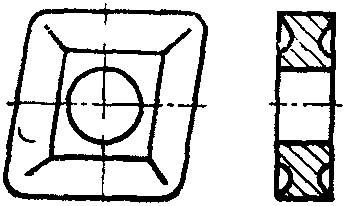

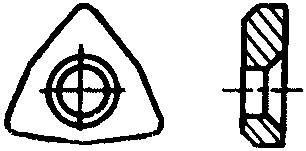

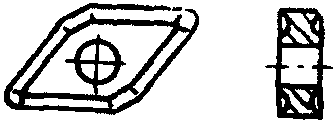

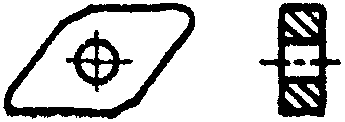

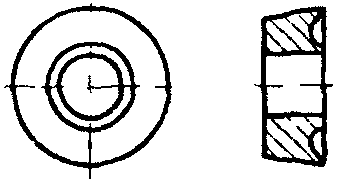

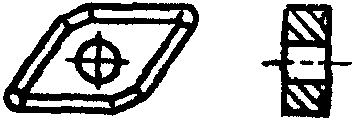

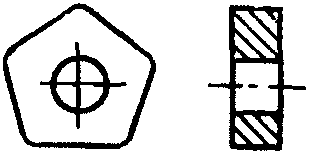

3. ВИДЫ ПЛАСТИН

3.1. Режущие пластины должны изготовляться видов, указанных в табл. 12.

Таблица 12

Обозначение пластин		Код серийно-порядкового номера ОКП	Наименование пластин	Эскиз	Рекомендуемые назначения	Обозначение стандарта
цифровое	буквенное	Код серийно-порядкового номера ОКП	Наименование пластин	Эскиз	Рекомендуемые назначения	Обозначение стандарта
01111	TNUN	0352	Пластина трехгранной формы		Токарные проходные, подрезные и расточные резцы	ГОСТ 19043-80
01131	TNGN	0353	Пластина трехгранной формы		Токарные проходные, подрезные и расточные резцы	ГОСТ 19043-80
01311	TPUN	0357	Пластина трехгранной формы с задним углом 11°		Токарные проходные, подрезные и расточные резцы	ГОСТ 19045-80
01331	TPGN	0358	Пластина трехгранной формы с задним углом 11°		Токарные проходные, подрезные и расточные резцы	ГОСТ 19045-80
01431	TEGN	0444	Пластины трехгранной формы с задним углом 20°		Токарные проходные, подрезные и расточные резцы для обработки легких сплавов	ГОСТ 24251-80
01322	TPMR	0409	Пластины трехгранной формы с задним углом 11° и стружколомающими канавками		Токарные проходные и расточные резцы	ГОСТ 24250-80
01332	TPGR	0441			Токарные проходные и расточные резцы	ГОСТ 24250-80

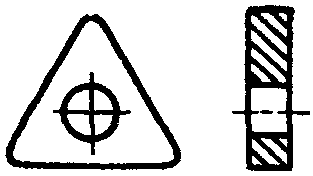

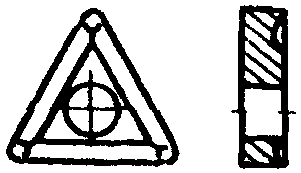

01113	TNUA	0354	Пластины трехгранной формы с отверстием		Токарные проходные, подрезные, расточные резцы и резцы, работающие по копиру	ГОСТ 19044-80
01123	TNMA	0355
01133	TNGA	0356

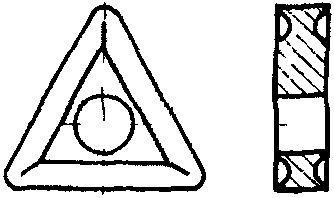

01114	TNUM	0359	Пластина трехгранной формы с отверстием и стружколомающими канавками на одной стороне			ГОСТ 19046-80
01124	TNMM	0360				ГОСТ 19046-80
01125	TNMG	0405	Пластина трехгранной формы с отверстием и стружколомающими канавками на двух сторонах		Токарные проходные, подрезные, расточные резцы и резцы, работающие по копиру для чистового резания	ГОСТ 24247-80

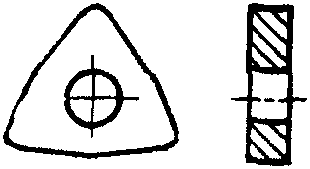

02113	WNUA	0361	Пластина шестигранной формы с углом 80° с отверстием		Токарные проходные, расточные, автоматные резцы	ГОСТ 19047-80
02114	WNUM	0362	Пластина шестигранной формы с углом 80° с отверстием и стружколомающими канавками		Токарные проходные, расточные, автоматные резцы	ГОСТ 19048-80
03111	SNUN	0363	Пластина квадратной формы		Токарные проходные и расточные резцы, торцовые фрезы	ГОСТ 19049-80
03131	SNGN	0364	Пластина квадратной формы			ГОСТ 19049-80
03311	SPUN	0365	Пластина квадратной формы с задним углом 11°			ГОСТ 19050-80
03331	SPGN	0366	Пластина квадратной формы с задним углом 11°			ГОСТ 19050-80
03431	SEGN	0442	Пластина квадратной формы с задним углом 20°		Токарные проходные и расточные резцы, торцовые фрезы для обработки легких сплавов	ГОСТ 24253-80
03322	SPMR	0408	Пластина квадратной формы с задним углом 11° и стружколомающими канавками		Токарные проходные и расточные резцы	ГОСТ 24252-80
03332	SPGR	0440			Токарные проходные и расточные резцы	ГОСТ 24252-80

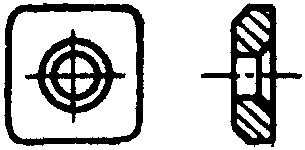

03113	SNUA	0367	Пластина квадратной формы с отверстием		Токарные проходные и расточные резцы, торцовые резцы	ГОСТ 19051-80
03123	SNMA	0368
03133	SNGA	0369
03114	SNUM	0370	Пластина квадратной формы с отверстием и стружколомающими канавками на одной стороне			ГОСТ 19052-80
03124	SNMM	0371				ГОСТ 19052-80
03125	SNMG	0406	Пластина квадратной формы с отверстием и стружколомающими канавками на 2-х сторонах		Токарные проходные и расточные резцы, торцовые фрезы для чистового резания	ГОСТ 24248-80
03143	SNCA	0372	Пластина квадратной формы с отверстием и фасками		Токарные проходные и расточные резцы, торцовые фрезы	ГОСТ 19053-80
03153	SNEA	0350	Пластина квадратной формы с отверстием и фасками		Токарные проходные и расточные резцы, торцовые фрезы	ГОСТ 19053-80
05111	CNUN	0375	Пластина ромбической формы с углом 80°		Торцовые фрезы, специальные резцы с \varphi = 90^{\circ}	ГОСТ 19056-80
05131	CNGN	0376	Пластина ромбической формы с углом 80°		Торцовые фрезы, специальные резцы с \varphi = 90^{\circ}	ГОСТ 19056-80
05113	CNUA	0377	Пластина ромбической формы с углом 80° и отверстием		Торцовые фрезы, специальные резцы с \varphi = 90^{\circ}	ГОСТ 19057-80
05123	CNMA	0378
05133	CNGA	0379
05114	CNUM	0381	Пластина ромбической формы с углом 80°, отверстием и стружколомающими канавками на одной стороне		Торцовые фрезы, специальные резцы с \varphi = 90^{\circ}	ГОСТ 19059-80
05124	CNMM	0382			Торцовые фрезы, специальные резцы с \varphi = 90^{\circ}	ГОСТ 19059-80
05125	CNMG	0407	Пластина ромбической формы с углом 80°, отверстием и стружколомающими канавками на 2-х сторонах		Торцовые фрезы, специальные резцы с \varphi = 90^{\circ} для чистового резания	ГОСТ 24249-80
07141	FNCN	0384	Пластина параллелограммной формы с углом 84° и фасками на режущих кромках		Специальные фрезы к круглофрезерным станкам	ГОСТ 19061-80
08116 правая	KNUX	0385	Пластина параллелограммной формы с углом 55° со стружколомающими канавками		Токарные резцы, работающие по копиру	ГОСТ 19062-80
08116 левая	KNUX	0410			Токарные резцы, работающие по копиру	ГОСТ 19062-80
13123	DNMA	0443	Пластина ромбической формы с углом 55° и отверстием		Токарные резцы, работающие по копиру	ГОСТ 24255-80
13124	DNMM	0439	Пластина ромбической формы с углом 55°, отверстием и стружколомающими канавками на одной стороне		Токарные резцы, работающие по копиру	ГОСТ 24256-80
13125	DNMG	0445	Пластина ромбической формы с углом 55°, отверстием и стружколомающими канавками на 2-х сторонах		Токарные резцы, работающие по копиру	ГОСТ 24257-80
10111	PNUN	0386	Пластина пятигранной формы		Проходные резцы с \varphi = 60^{\circ} и торцовые фрезы	ГОСТ 19063-80
10131	PNGN	0387	Пластина пятигранной формы		Проходные резцы с \varphi = 60^{\circ} и торцовые фрезы	ГОСТ 19063-80

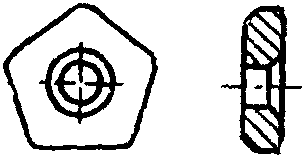

10113	PNUA	0388	Пластина пятигранной формы с отверстием		Проходные резцы с \varphi = 60^{\circ} и торцовые фрезы	ГОСТ 19064-80
10123	PNMA	0389
10153	PNEA	0390

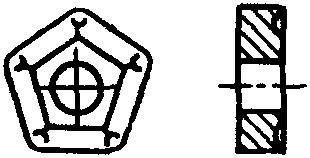

10114	PNUM	0391	Пластина пятигранной формы с отверстием и стружколомающими канавками			ГОСТ 19065-80
10124	PNMM	0392				ГОСТ 19065-80
11113	HNUA	0394	Пластина шестигранной формы с отверстием		Проходные резцы с \varphi = 45^{\circ} и торцовые фрезы	ГОСТ 19067-80
11133	HNGA	0395	Пластина шестигранной формы с отверстием		Проходные резцы с \varphi = 45^{\circ} и торцовые фрезы	ГОСТ 19067-80

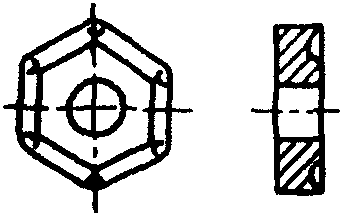

11114	HNUM	0396	Пластины шестигранной формы с отверстием и стружколомающими канавками		Проходные резцы с \varphi = 45^{\circ} и торцовые фрезы	ГОСТ 19068-80

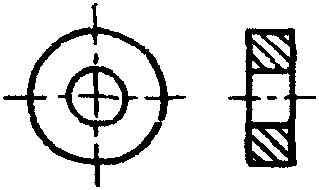

12111	RNUN	0397	Пластина круглой формы		Торцовые фрезы и специальные резцы	ГОСТ 19069-80
12131	RNGN	0398	Пластина круглой формы			ГОСТ 19069-80

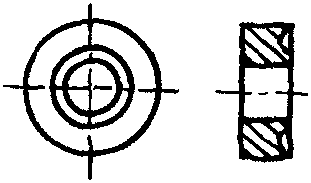

12133	RNGA	0399	Пластина круглой формы с отверстием			ГОСТ 19070-80
12113	RNUA	0403
12123	RNMA	0404
12114	RNUM	0400	Пластина круглой формы с отверстием и стружколомающей канавкой		Торцовые фрезы и специальные резцы	ГОСТ 19071-80
12124	RNMM	0402			Торцовые фрезы и специальные резцы	ГОСТ 19071-80
12224	RCMM	0401	Пластина круглой формы с задним углом и стружколомающей канавкой		Торцовые фрезы и специальные резцы для чистового резания	ГОСТ 19072-80

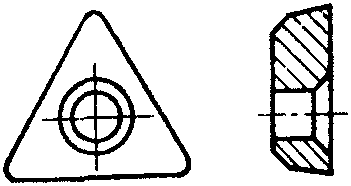

01228	TCMW	0428	Пластина трехгранной формы с тороидальным отверстием с задним углом 7° без канавок		Токарные проходные, расточные резцы	ГОСТ 27301-87
01229	TCMT	0429	Пластина трехгранной формы с тороидальным отверстием с задним углом 7° с канавками		Токарные проходные, расточные резцы	ГОСТ 27301-87

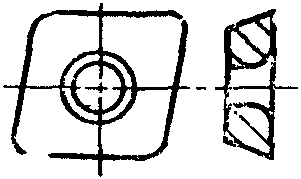

03228	SCMW	0430	Пластина квадратной формы с тороидальным отверстием с углом 7° без канавок		Токарные проходные, расточные резцы	ГОСТ 27301-87
03229	SCMT	0431	Пластина квадратной формы с тороидальным отверстием с задним углом 7° с канавками		Токарные проходные, расточные резцы	ГОСТ 27301-87
05228	CCMW	0432	Пластина ромбической формы с углом 80° с тороидальным отверстием с задним углом 7° без канавок		Токарные проходные, расточные резцы	ГОСТ 27301-87
05229	CCMT	0433	Пластина ромбической формы с углом 80° с тороидальным отверстием с задним углом 7° с канавками		Токарные проходные, расточные резцы	ГОСТ 27301-87
13228	DCMW	0434	Пластина ромбической формы с углом 55° с тороидальным отверстием с задним углом 7° без канавок		Токарные резцы, работающие по копиру	ГОСТ 27301-87
13229	DCMT	0435	Пластина ромбической формы с углом 55° с тороидальным отверстием с задним углом 7° с канавками		Токарные резцы, работающие по копиру	ГОСТ 27301-87

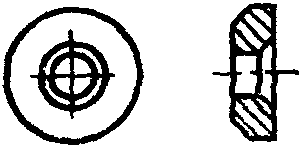

12229	RCMT	0436	Пластина круглой формы с тороидальным отверстием с задним углом 7°, с канавками		Токарные проходные специальные резцы	ГОСТ 27301-87
01361...533	TPAN...PPN	0411	Пластина трехгранной формы с задним углом 11° и симметричными фасками при вершине		Торцевые фрезы	ГОСТ 27302-87
01341...533	TPCN...PPN	0412
01371...533	TPKN...PPN	0413
01361...561 562	TPAN...PDR PDE	0414	Пластина трехгранной формы с задним углом 11° и фасками при вершине		Торцевые фрезы	ГОСТ 27302-87
01341...561 562	TPCN...PDR PDE	0415
01371...561 562	TPKN...PDR PDE	0416
01441...541 542	TECN...PER PEL	0417	Пластина трехгранной формы с задним углом 20° и фасками при вершине		Торцевые фрезы для обработки легких сплавов	ГОСТ 27302-87
03161...31	SNAN...EN	0418	Пластина квадратной формы с фасками при вершине		Торцевые фрезы	ГОСТ 27302-87
03141...31	SNCN...EN	0419
03171...31	SNKN...EN	0420
03361...361 362	SPAN...EDR EDL	0421	Пластина квадратной формы с задним углом 11° и фасками при вершине		Торцевые фрезы	ГОСТ 27302-87
03341...361 362	SPCN...EDR EDL	0422
03371...361 362	SPKN...EDR EDL	0423
03161...113	SNAN...ANN	0424	Пластина квадратной формы с фаской при вершине		Торцевые фрезы	ГОСТ 27302-87
03141...113	SNCN...ANN	0425
03171...113	SNKN...ANN	0426
03441...341 342	SECN...EER EEL	0427	Пластина квадратной формы с задним углом 20° и фаской при вершине		Торцевые фрезы для обработки легких сплавов	ГОСТ 27302-87
12	-	0014	Пластина круглой формы с задним углом 6° и вогнутой передней поверхностью		Чашечные (галтельные и бандажные) резцы	ГОСТ 25403-82

(Измененная редакция, Изм. № 1, 2).

3.2. Опорные пластины должны изготавливаться видов, указанных в табл. 13.

Таблица 13

Обозначение пластин		Код серийно-порядкового номера ОКП	Наименование пластин	Эскиз	Обозначение стандарта
цифровое	буквенное	Код серийно-порядкового номера ОКП	Наименование пластин	Эскиз	Обозначение стандарта
701	OTN	0427	Опорная пластина трехгранной формы		ГОСТ 19073-80
703	OTP	0428	Опорная пластина трехгранной формы с задним углом		ГОСТ 19074-80
711	OWN	0429	Опорная пластина шестигранной формы с углом 80°		ГОСТ 19075-80
721	OSN	0430	Опорная пластина квадратной формы		ГОСТ 19076-80
723	OSP	0431	Опорная пластина квадратной формы с задним углом		ГОСТ 19077-80
731	OCN	0432	Опорная пластина ромбической формы с углом 80°		ГОСТ 19078-80
741	OKN	0433	Опорная пластина параллелограммной формы с углом 55°		ГОСТ 19079-80
781	ODN	0438	Опорная пластина ромбической формы с углом 55°		ГОСТ 24254-80
751	OPN	0434	Опорная пластина пятигранной формы		ГОСТ 19080-80
761	OHN	0435	Опорная пластина шестигранной формы		ГОСТ 19081-80
771	ORN	0437	Опорная пластина круглой формы		ГОСТ 19083-80

3.3 Стружколомы должны изготовляться видов, указанных в табл. 14.

Таблица 14

Обозначение пластин		Код серийно-порядкового номера ОКП	Наименование пластин	Эскиз	Обозначение стандарта
цифровое	буквенное	Код серийно-порядкового номера ОКП	Наименование пластин	Эскиз	Обозначение стандарта
42	-	0036	Стружколом круглой формы		ГОСТ 25418-82
90	CT	0421	Стружколом трехгранной формы		ГОСТ 19084-80
91	CS	0422	Стружколом четырехгранной формы		ГОСТ 19085-80

(Измененная редакция, Изм. № 3).

Последние шесть знаков условного обозначения приведены в соответствующих стандартах на конструкцию и размеры пластин.

Пример условного обозначения при заказе режущей пластины трехгранной формы длиной режущей кромки l = 11,0 мм, радиусом r = 0,4 мм, класса допуска U из твердого сплава марки ВК6:

196524 0352 110304.

(Измененная редакция, Изм. № 1, 3).

2.5. Условное обозначение пластин в технической документации состоит из обозначения типоразмера пластин, марки сплава с указанием государственного стандарта.

Пример условного обозначения режущей пластины трехгранной формы длиной режущей кромки l = 11,0 мм, радиусом r = 0,4 мм, класса допуска U из твердого сплава марки ВК6:

01111-110304 ВК6 ГОСТ 19043-80

То же, буквенно-цифровое обозначение:

TNUN-110304 ВК6 ГОСТ 19043-80.

(Измененная редакция, Изм. № 2).

2.6. Предельные отклонения размеров пластин для дюймовой системы мер указаны в Приложениях 1 - 3.

2.7. Символы и обозначения размеров пластин для дюймовой системы мер указаны в Приложениях 4 - 8.

2.6, 2.7. (Введены дополнительно, Изм. № 3).

Приложение 1
Справочное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ РАЗМЕРОВ В ДЮЙМАХ (ИСО 1832)

Буквенный символ	Допуск, дюймы
Буквенный символ	d	m	s
A <*>	+/- 0,0010	+/- 0,0002	+/- 0,001
F <*>	+/- 0,0005	+/- 0,0002	+/- 0,001
C <*>	+/- 0,0010	+/- 0,0005	+/- 0,001
H	+/- 0,0005	+/- 0,0005	+/- 0,001
E	+/- 0,0010	+/- 0,0010	+/- 0,001
G	+/- 0,0010	+/- 0,0010	+/- 0,005
J <*>	от +/- 0,002 <**> до +/- 0,006	+/- 0,0002	+/- 0,001
K <*>	от +/- 0,002 <**> до +/- 0,006	+/- 0,0005	+/- 0,001
L <*>	от +/- 0,002 <**> до +/- 0,006	+/- 0,0010	+/- 0,001
M	от +/- 0,002 <**> до +/- 0,006	от +/- 0,003 <**> до +/- 0,008	+/- 0,005
N	от +/- 0,002 <**> до +/- 0,006	от +/- 0,003 <**> до +/- 0,008	+/- 0,001
V	от +/- 0,003 <**> до +/- 0,010	от +/- 0,005 <**> до +/- 0,015	+/- 0,005

<*> Допуски, обычно употребляемые для обозначения пластин с зачистными кромками.

<**> Допуски, зависящие от размера пластин и употребляемые для каждой отдельной пластины в соответствии со стандартом на данный размер пластины.

Приложение 2
Справочное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ДЛЯ ПЛАСТИН С УГЛОМ 60°

И БОЛЕЕ ДЛЯ ФОРМ О, Н, Е, М, Р, S, С, Т, W, R
ПО КЛАССАМ ТОЧНОСТИ М, № И U НА РАЗМЕР m;
ПО КЛАССАМ ТОЧНОСТИ М, J, N, К, L
И U НА РАЗМЕР d В ДЮЙМАХ (ИСО 1832)

Диаметр вписанной окружности, d, дюймы	Допуск на размер d		Допуск на размер m
Диаметр вписанной окружности, d, дюймы	Классы M, L, K, J, N	Класс U	Классы M, N	Класс U
3/16 7/32 1/4 5/16 3/8	+/- 0,002	+/- 0,003	+/- 0,003	+/- 0,005
1/2	+/- 0,003	+/- 0,005	+/- 0,005	+/- 0,008
5/8 3/4	+/- 0,004	+/- 0,007	+/- 0,006	+/- 0,011
1	+/- 0,005	+/- 0,010	+/- 0,007	+/- 0,015
1 1/4	+/- 0,006	+/- 0,010	+/- 0,008	+/- 0,015

Приложение 3 Справочное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ДЛЯ РОМБИЧЕСКИХ ПЛАСТИН С ВНУТРЕННИМ
ОСТРЫМ УГЛОМ 55° (ФОРМА D) ПО КЛАССУ ТОЧНОСТИ М, N
НА РАЗМЕРЫ m И d В ДЮЙМАХ (ИСО 1832)

Диаметр вписанной окружности d, дюймы	Допуск на размер d	Допуск на размер m
7/32 1/4 5/16 3/8	+/- 0,002	+/- 0,004
1	+/- 0,003	+/- 0,006
5/8 3/4	+/- 0,004	+/- 0,007

Приложение 4
Справочное

СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ РАЗМЕРОВ ПЛАСТИН (ИСО 1832)

Тип	Цифровой символ
I — II — Равнобочные пластины	В странах с дюймовой системой мер символом для обозначения размера пластин употребляется цифра, соответствующая диаметру вписанной окружности. Символом для обозначения служит числитель дроби: а) в 1/32 долях дюйма для пластин с диаметром вписанной окружности меньше 1/4 дюйма (6,35 мм); б) в 1/8 долях дюйма для пластин с диаметром вписанной окружности 1/4 дюйма (6,35 мм) и более. Примечание. Для круглых пластин в качестве символа для обозначения употребляется число, соответствующее номинальному диаметру.
III — IV Неравнобочные пластины	В странах с дюймовой системой мер в качестве символа для обозначения употребляется числитель дроби для диаметра вписанной окружности 1/4 дюйма (6,35 мм). Например. Длина главной кромки 3/4 дюйма. Символ для обозначения 3.
V Круглые пластины	В странах с дюймовой системой мер условные обозначения те же, что и для равнобочных пластин

Приложение 5
Справочное

СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ ТОЛЩИНЫ ПЛАСТИН (ИСО 1832)

В странах с дюймовой системой в качестве символа для обозначения употребляется числитель дроби:

а) в 1/32 долях дюйма для пластин с диаметром вписанной окружности меньше 2/4 дюйма (6,35 мм);

б) в 1/16 — для пластин с диаметром 1/4 дюйма и более.

Примечание. В качестве символа для обозначения прямоугольных пластин и пластин в форме параллелограмма вместо вписанной окружности используется ширина пластин.

Приложение 6 Справочное

СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ КОНФИГУРАЦИИ УГЛА ПЛАСТИН
В СТРАНАХ С ДЮЙМОВОЙ СИСТЕМОЙ ИСЧИСЛЕНИЯ (ИСО 1832)

0 — острый, незакругленный угол;

1 — радиус вершины 1/64 дюйма;

2 — радиус вершины 1/32 дюйма;

3 — радиус вершины 3/64 дюйма;

4 — радиус вершины 1/16 дюйма;

6 — радиус вершины 3/32 дюйма;

8 — радиус вершины 1/8 дюйма.

Приложение 7
Справочное

ОБОЗНАЧЕНИЯ РАЗМЕРА ПЛАСТИН В СООТВЕТСТВИИ
СО СТАНДАРТИЗОВАННЫМИ ДИАМЕТРАМИ ВПИСАННЫХ ОКРУЖНОСТЕЙ
ДЛЯ РАВНОСТОРОННИХ И КРУГЛЫХ ПЛАСТИН (ИСО 1832)

Равносторонние пластины

Диаметр вписанной окружности, дюймы	Обозначение размера пластин для форм H, O, P, S, T, C, D, E, M, V, W, R
3/16	1,5
7/32	1,8
1/4	2
5/16	2,5
3/8	3
1/2	4
5/8	5
3/4	6
1	8
1 1/4	10

Примечание. Длина кромки l может быть подсчитана по формуле: для равноугольных пластин (форма пластин H, О, Р, S, Т)

l = d \cdot tg \frac{180°}{n} ,

где n — число сторон многоугольника; для ромбических пластин (форм С, D, Е, М, V)

для пластин формы W

l = \frac{d}{2} (ctg \frac{\epsilon_{r_{1}}}{2} + ctg \frac{\epsilon_{r_{2}}}{2}) ,

где \epsilon_{r_{1}} , \epsilon_{r_{2}} — углы при вершине острого и тупого углов.

Приложение 8
Справочное

ОБОЗНАЧЕНИЕ СТАНДАРТНЫХ ТОЛЩИН ПЛАСТИН (ИСО 1832)

Толщина пластины S, дюймы	Обозначение толщины пластин
1/16	1
5/64	1,2
3/32	1,5
1/8	2
5/32	2,5
3/16	3
7/32	3,5
1/4	4
5/16	5
3/8	6
1/2	8

Приложение 9

Обязательное

ОБОЗНАЧЕНИЕ РАЗМЕРОВ КРУГЛЫХ ПЛАСТИН

Диаметр пластины, мм	Обозначение размера круглой пластины с диаметром в метрических единицах
6,0	06
8,0	08
10,0	10
12,0	12
16,0	16
20,0	20
25,0	25
32,0	32

Приложения 1 — 9. (Введены дополнительно, Изм. № 3).
