ГОСТ 19056-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80°. Конструкция и размеры

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2906)

(ред. от 01.12.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°

КОНСТРУКЦИЯ И РАЗМЕРЫ

Rhombic throw-away (indexable) carbide cutting inserts with 80° included angle. Design and dimensions

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2906.

3. Срок проверки — 2000 г., периодичность проверки — 10 лет.

4. Взамен ГОСТ 19056-73.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	3 4

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3614.

7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

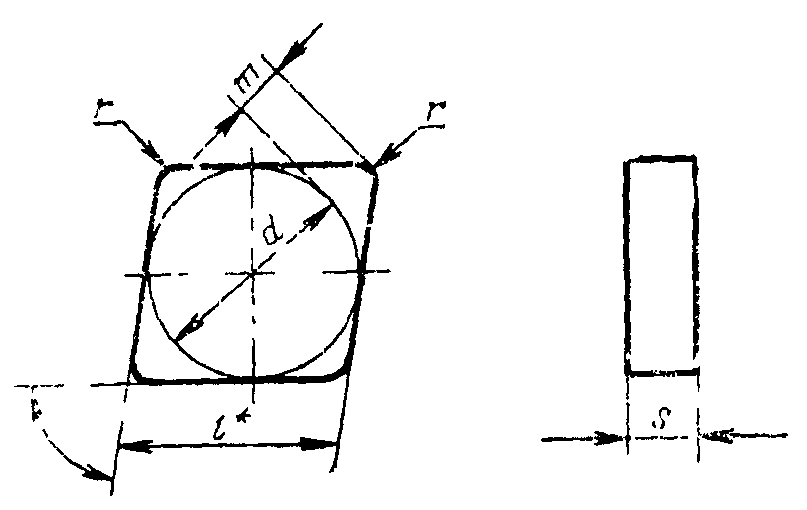

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

---

<*> Размер для справок.

мм

Обозначение пластин классов допусков						l	d	s	r	m
U			G
цифровое	буквенноцифровое	Применяемость	цифровое	буквенноцифровое	Применяемость
05111-080304	CNUN-080304		05131-080304	CNGN-080304		8,1	7,930	3,18	0,4	1,981
05111-090304	CNUN-090304		05131-090304	CNGN-090304		9,7	9,525			2,425
05111-120404	CNUN-120404		05131-120404	CNGN-120404		12,9	12,700	4,76	0,4	3,307
05111-120408	CNUN-120408		05131-120408	CNGN-120408		12,9	12,700	4,76	0,8	3,088
05111-120412	CNUN-120412		05131-120412	CNGN-120412					1,2	2,866
05111-160412	CNUN-160412		05131-160412	CNGN-160412		16,1	15,875			3,748
05111-160416	CNUN-160416		05131-160416	CNGN-160416					1,6	3,528
05111-190612	CNUN-190612		05131-190612	CNGN-190612		19,3	19,050	6,35	1,2	4,630
05111-190616	СNUN-190616		05131-190616	CNGN-190616					1,6	4,410

Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6 класса допуска U, длиной режущей кромки l = 8,1 мм, радиусом r = 0,4 мм:

19 6613 0375 080304

(Измененная редакция, Изм. № 1, 2).

2. Ориентировочная масса пластин указана в Приложении 1.

3. Система обозначений пластин — по ГОСТ 19042-80.

4. Технические требования — по ГОСТ 19086-80.

5. Применяемые марки сплавов приведены в Приложении 2.

(Введен дополнительно, Изм. № 2).

Приложение 1

Справочное

Цифровое обозначение	Ориентировочная масса пластин, г
пластин	из твердого сплава марок			из безвольфрамовых твердых сплавов марок
	Т15К6	Т14К8	Т5К10	КНТ16, ТН20
05111-080304 05131-080304	2,27	2,51	2,55	1,15
05111-090304 05131-090304	3,26	3,32	3,66	1,65
05111-120404 05131-120404	8,76	8,91	9,83	4,42
05111-120408 05131-120408	8,70	8,85	9,77	4,40
05111-120412 05131-120412	8,67	8,82	9,74	4,40
05111-160412 05131-160412	13,60	13,80	15,30	6,87
05141-160416 05131-160416	13,60	13,80	15,20	6,87
05111-190612 05131-190612	26,20	26,60	29,40	-
05111-190616 05131-190616	26,10	26,60	29,30	-

(Измененная редакция, Иэм. № 2).

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
05111-080304	№ 7	-	№ 6, № 5, № 8
05131-080304	№ 5	№ 7	№ 6, № 8
05111-090304 05131-090304	-	-	№ 5, № 6, № 7, № 8
05111-120404 05131-120404
05111-120408 05131-120408	№ 5	№ 7	№ 6, № 8
05111-120412 05131-120412	-	№ 6	№ 5, № 6, № 7, № 8
05111-160412		-	№ 5, № 6, № 7, № 8
05131-160412		№ 6	№ 5, № 7, № 8
05111-160416 05131-160416		-	№ 5, № 6, № 7, № 8
05111-190612		№ 6	№ 5, № 7
05131-190612		-	№ 5, № 6, № 7
05111-190616 05131-190616			№ 5, № 6, № 7

№ 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — КНТ16, ТН20.

(Введено дополнительно, Изм. № 2).

---
