ГОСТ 19064-80. Пластины режущие сменные многогранные твердосплавные пятигранной формы с отверстием. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2909)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2909
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ПЯТИГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
Pentagon throw-away (indexable) carbide cutting inserts with cylindrical holes. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2909.
3. Срок проверки — 2000 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 3 4 |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3614.
7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).

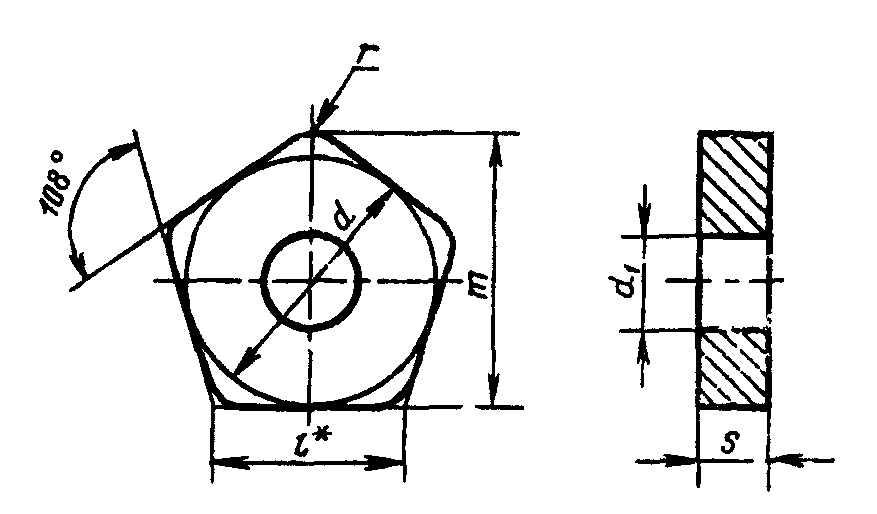

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин классов допусков | l | d | d 1 | s | r | m | ||
| U | ||||||||
| цифровое | буквенноцифровое | Применяемость | ||||||
| 10113-110408 | PNUA-110408 | 11,5 | 15,875 | 6,35 | 4,76 | 0,8 | 17,562 | |
| - | - | 1,6 | 17,375 | |||||
| 10113-130412 | PNUA-130412 | 13,8 | 19,050 | 7,93 | 1,2 | 21,019 | ||
| - | - | 2,0 | 20,832 | |||||
| 10113-130612 | PNUA-130612 | 6,35 | 1,2 | 21,019 | ||||
| - | - | 16,1 | 22,200 | 2,0 | 20,832 | |||
| 10113-160612 | PNUA-160612 | 1,2 | 24,541 | |||||
| Обозначение пластин классов допусков | l | d | d 1 | s | r | m | ||
| М | ||||||||
| цифровое | буквенноцифровое | Применяемость | ||||||
| 10123-110408 | PNMA-110408 | 11,5 | 15,875 | 6,35 | 4,76 | 0,8 | 17,562 | |
| - | - | 1,6 | 17,375 | |||||
| 10123-130412 | PNMA-130412 | 13,8 | 19,050 | 7,93 | 1,2 | 21,019 | ||
| - | - | 2,0 | 20,832 | |||||
| 10123-130612 | PNMA-130612 | 6,35 | 1,2 | 21,019 | ||||
| - | - | 16,1 | 22,200 | 2,0 | 20,832 | |||
| 10123-160612 | PNMA-160612 | 1,2 | 24,541 | |||||
| Обозначение пластин классов допусков | l | d | d 1 | s | r | m | ||
| Е | ||||||||
| цифровое | буквенноцифровое | Применяемость | ||||||
| 10153-110408 | PNEA-110408 | 11,5 | 15,875 | 6,35 | 4,76 | 0,8 | 17,562 | |
| 10153-110416 | PNEA-110416 | 1,6 | 17,375 | |||||
| 10153-130412 | PNEA-130412 | 13,8 | 19,050 | 7,93 | 1,2 | 21,019 | ||
| 10153-130420 | PNEA-130420 | 2,0 | 20,832 | |||||
| 10153-130612 | PNEA-130612 | 6,35 | 1,2 | 21,019 | ||||
| 10153-130620 | PNEA-130620 | 2,0 | 20,832 | |||||
| - | - | 16,1 | 22,200 | 1,2 | 24,541 | |||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, длиной режущей кромки l = 11,5 мм, толщиной s = 4,76 мм и радиусом r = 0,8 мм:
2. Ориентировочная масса пластин указана в Приложении 1.
3. Система обозначений пластин — по ГОСТ 19042-80.
4. Технические требования — по ГОСТ 19086-80.
5. Применяемые марки сплавов указаны в Приложении 2.
(Введен дополнительно, Изм. № 2).
Справочное
| Цифровое обозначение | Ориентировочная масса пластин, г | |||||||||
| пластин | из твердого сплава марок | из безвольфрамовых твердых сплавов марок | из твердых сплавов с покрытием | |||||||
| ВК6 | ВК8 | Т5К10 | Т14К8 | Т15К6 | КНТ16 | ТН20 | ВП1255 | ВП3115 | ВП3325 | |
| 10113-110408 | 13,9 | 13,7 | 12,0 | 10,9 | 10,7 | 5,39 | - | 12,60 | 13,90 | 13,70 |
| 10123-110408 | - | - | ||||||||
| 10153-110408 | - | 5,39 | ||||||||
| 10153-110416 | 13,8 | 13,6 | 11,9 | 10,8 | 10,6 | - | 5,36 | 12,64 | 13,80 | 13,60 |
| 10113-130412 | 19,7 | 19,4 | 17,0 | 15,4 | 15,2 | - | - | 18,04 | 19,70 | 19,40 |
| 10123-130412 | - | - | ||||||||
| 10153-130412 | - | 7,64 | ||||||||
| 10153-130420 | 19,6 | 19,3 | 17,0 | 15,4 | 15,1 | - | 7,59 | 17,94 | 19,60 | 19,30 |
| 10113-130612 | 26,3 | 25,9 | 22,7 | 20,6 | 20,2 | - | - | 24,08 | 26,30 | 25,90 |
| 10123-130612 | - | - | ||||||||
| 10153-130612 | - | 10,20 | ||||||||
| 10153-130620 | 26,1 | 25,8 | 22,6 | 20,5 | 20,1 | - | 10,10 | 24,07 | 26,10 | 25,80 |
| 10113-160612 | 37,4 | 36,8 | 32,3 | 29,3 | 28,8 | - | - | 34,22 | 37,40 | 36,80 |
| 10123-160612 | - | - | ||||||||
(Измененная редакция, Изм. № 2).
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
| Цифровое обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
|---|---|---|---|
| 10113-110408 | № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 11 | № 10 | - |
| 10123-110408 | № 4, № 5, № 6, № 7 | - | № 3, № 8, № 10, № 9, № 11 |
| 10153-110408 | № 3, № 4, № 5, № 6, № 7, № 11 | - | № 8, № 9, № 10 |
| 10153-110416 | № 3, № 4, № 7, № 11 | № 6, № 9, № 10 | № 5, № 8 |
| 10113-130412 | № 4, № 7 | № 6 | № 3, № 5, № 9, № 10, № 11 |
| 10123-130412 | № 7 | - | № 3, № 4, № 5, № 6, № 9, № 10, № 11 |
| 10153-130412 | - | № 5 | № 3, № 4, № 6, № 7, № 8, № 9, № 10, № 11 |
| 10153-130420 | № 5, № 7, № 11 | № 6 | № 3, № 4, № 8, № 9, № 10 |
| 10113-130612 | № 4, № 5, № 6, № 11 | - | № 3, № 7, № 9, № 10 |
| 10123-130612 | № 5, № 7 | - | № 3, № 4, № 6, № 9, № 10, № 11 |
| 10153-130612 | № 3, № 4, № 5, № 7, № 11 | № 6 | № 8, № 9, № 10 |
| 10153-130620 | - | № 5 | № 3, № 4, № 6, № 7, № 8, № 9, № 10, № 11 |
| 10113-160612 | № 4, № 5, № 10, № 11 | № 6 | № 3, № 7, № 9 |
| 10123-160612 | № 5, № 6, № 7 | - | № 3, № 4, № 9, № 10, № 11 |
№ 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 -Т14К8; № 7 — Т15К6; № 8 — КНТ16, ТН20; № 9 — ВП3115; № 10 — ВП3325; № 11 — ВП1255.
