ГОСТ 19067-80. Пластины режущие сменные многогранные твердосплавные шестигранной формы с отверстием. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2909)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2909
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ШЕСТИГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
Hexagon throw-away (indexable) carbide cutting inserts with cylindrical holes. Design and dimensions
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2990.
3. Срок проверки — 2000 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 3 4 |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3613.
7. Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 1).

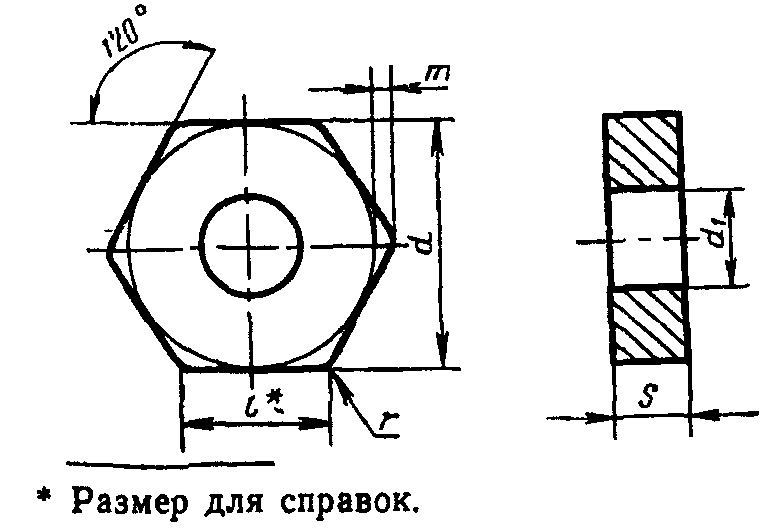

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин классов допусков | l | d | s | d 1 | r | m | |||||
| U | G | ||||||||||
| цифровое | буквенноцифровое | Применяемость | цифровое | буквенноцифровое | Применяемость | ||||||
| 11113-090408 | HNUA-090408 | 11133-090408 | HNGA-090408 | 9,1 | 15,875 | 4,76 | 6,35 | 0,8 | 1,106 | ||
| - | - | 11133-090416 | HNGA-090416 | 1,6 | 0,983 | ||||||
| 11113-110412 | HNUA-110412 | 11133-110412 | HNGA-110412 | 11,0 | 19,050 | 7,93 | 1,2 | 1,290 | |||
| - | - | 11133-110420 | HNGA-110420 | 2,0 | 1,168 | ||||||
| 11113-110612 | HNUA-110612 | 11133-110612 | HNGA-110612 | 6,35 | 1,2 | 1,290 | |||||
| - | - | 11133-110620 | HNGA-110620 | 2,0 | 1,168 | ||||||
| 11113-120612 | HNUA-120612 | - | - | 12,8 | 22,200 | 1,2 | 1,534 | ||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, длиной режущей кромки l = 9,1 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:
2. Ориентировочная масса пластин указана в Приложении 1.
3. Система обозначений пластин — по ГОСТ 19042-80.
4. Технические требования — по ГОСТ 19086-80.
5. Применяемые марки сплавов указаны в Приложении 2.
(Введен дополнительно, Изм. № 1).
Приложение 1
Справочное
| Цифровое обозначение пластин | Ориентировочная масса пластин, г, из твердого сплава марок | |||
| ВК6 | Т5К10 | Т14К8 | Т15К6 | |
| 11113-090408 11133-090408 | 13,1 | 11,4 | 10,3 | 10,1 |
| 11133-090416 | 13,1 | 11,3 | 10,3 | 10,1 |
| 11133-110412 11113-110412 | 18,6 | 16,1 | 14,6 | 14,3 |
| 11133-110420 | 18,6 | 16,1 | 14,6 | 14,3 |
| 11113-110612 11133-110612 | 24,9 | 21,5 | 19,5 | 19,1 |
| 11133-110620 | 24,8 | 21,4 | 19,4 | 19,1 |
| 11113-120612 | 35,4 | 30,6 | 27,8 | 27,3 |
(Измененная редакция, Изм. № 1).
| Цифровое обозначение пластин | Основное применение | Применение по специальному заказу |
| 11113-090408 11133-090408 | № 5, № 7 | № 3, № 6 |
| 11133-090416 | - | № 3, № 5, № 6, № 7 |
| 11113-110412 | № 5 | № 3, № 6, № 7 |
| 11133-110412 | - | № 3, № 5, № 6, № 7 |
| 11133-110420 | № 3, № 5, № 6, № 7 | |
| 11113-110612 11133-110612 | ||
| 11133-110620 | ||
| 11113-120612 |
№ 3 — ВК6; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6.
(Введено дополнительно, Изм. № 1).
