Введен в действие Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. № 3269

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КРУГЛОЙ ФОРМЫ С ЗАДНИМ УГЛОМ 6° И ВОГНУТОЙ ПЕРЕДНЕЙ ПОВЕРХНОСТЬЮ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Round throw-away (indexable) carbide shims with 6° end-dearance angle and concave daon top cutting surface. Design and dimensions

ГОСТ 25403-82

Группа В56

МКС 25.100

77.160

ОКП 19 6000

Взамен ГОСТ 2209-69 в части формы 12

Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. № 3269 дата введения установлена

1 июля 1983 года

Издание с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91)

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

1. Настоящий стандарт распространяется на пластины для чашечных (галтельных и бандажных) резцов.

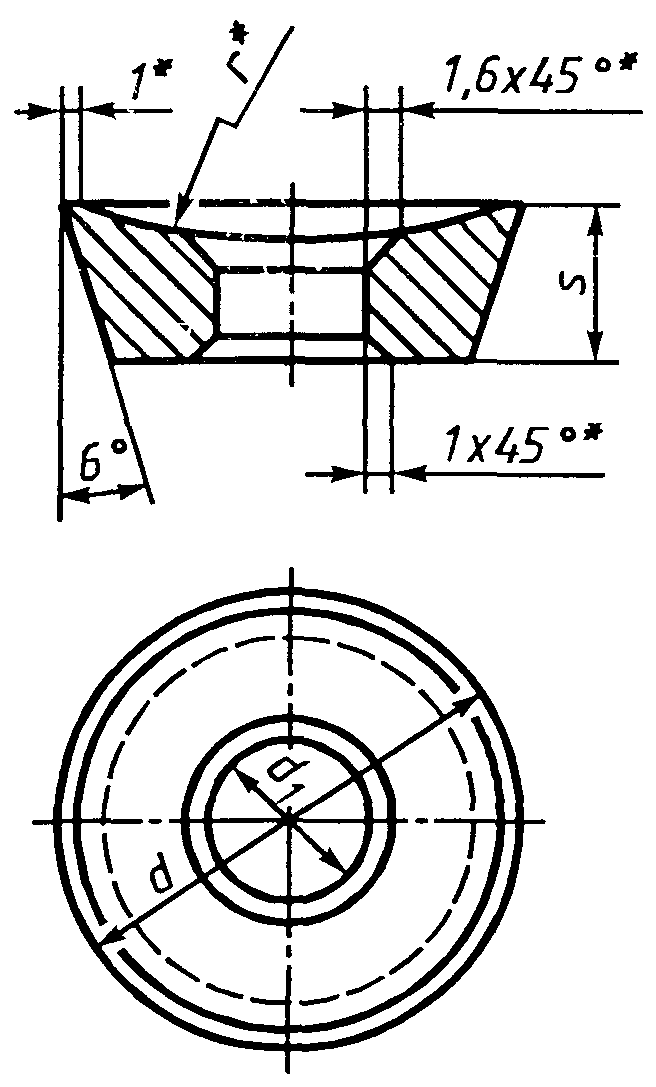

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размеры для пресс-форм.

мм

Обозначение пластин	d	s	d1	r
12070	28,6	10	10	35
12110	31,2
12090	32,0
12050	46,5	12	15	45

3. Условное обозначение пластин при заказе из твердого сплава марки ВК6 с размерами: d = 28,6 мм, s = 10 мм, d1 = 10 мм, r = 35 мм:

19 6524 0014 12070

То же, в технической документации:

Пластина 12070 ВК8 ГОСТ 25403

2 — 3. (Измененная редакция, Изм. № 1).

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования — по ГОСТ 19086-80 (для пластин класса допуска «U»).

(Измененная редакция, Изм. № 1).

6. Применяемые марки твердого сплава указаны в приложении.

(Введен дополнительно, Изм. № 1).

Приложение 1 Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Обозначение пластин	Ориентировочная масса пластин в граммах из твердого сплава марок
Обозначение пластин	Т5К10	Т14К8	ВК6, ВК60М
12070	67	59	79
12110	78	70	91
12090	82	72	95
12050	189	168	221

Приложение 1. (Измененная редакция, Изм. № 1).

Приложение 2 Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ ТВЕРДОГО СПЛАВА

Цифровое обозначение пластин	Основное применение	Дополнительное применение
12070	№ 6	№ 2, № 3, № 5
12110
12090
12050

№ 2 — ВК60М, № 3 — ВК6, № 5 — Т5К10, № 6 — Т14К8.

Приложение 2. (Введено дополнительно, Изм. № 1).
