ГОСТ 19065-80. Пластины режущие сменные многогранные твердосплавные пятигранной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2909)

(ред. от 01.12.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ПЯТИГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Pentagon throw-away (indexable) carbide cutting inserts with cylindrical holes and chip-breaking flutes on one face only. Design and dimensions

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Госстандарта СССР от 19.06.1980 № 2909.

3. Срок проверки — 2000 г., периодичность проверки — 10 лет.

4. Взамен ГОСТ 19065-73.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	4 5

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3614.

7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

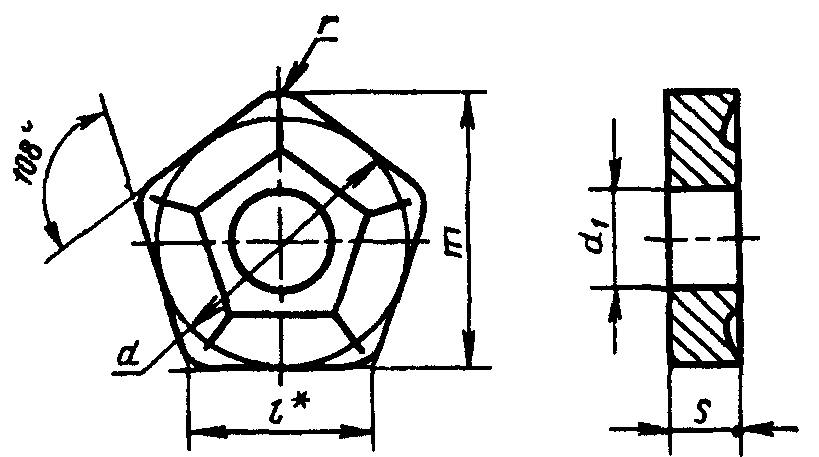

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

---

<*> Размер для справок.

мм

Обозначение пластин классов допусков						l	d	s	d 1	r	m
U			М
цифровое	буквенноцифровое	Применяемость	цифровое	буквенноцифровое	Применяемость
10114-110408	PNUM-110408		10124-110408	PNMM-110408		11,5	15,875	4,76	6,35	0,8	17,562
10114-110416	PNUM-110416		10124-110416	PNMM-110416						1,6	17,375
10114-130412	PNUM-130412		10124-130412	PNMM-130412		13,8	19,030		7,93	1,2	21,019
10114-130420	PNUM-130420		10124-130420	PNMM-130420						2,0	20,832
10114-130612	PNUM-130612		10124-130612	PNMM-130612		13,8	19,050	6,35		1,2	21,019
10114-130620	PNUM-130620		10124-130620	PNMM-130620						2,0	20,832
10114-160612	PNUM-160612		10124-160612	PNMM-160612		16,1	22,200			1,2	24,541

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, длиной режущей кромки l = 11,5 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:

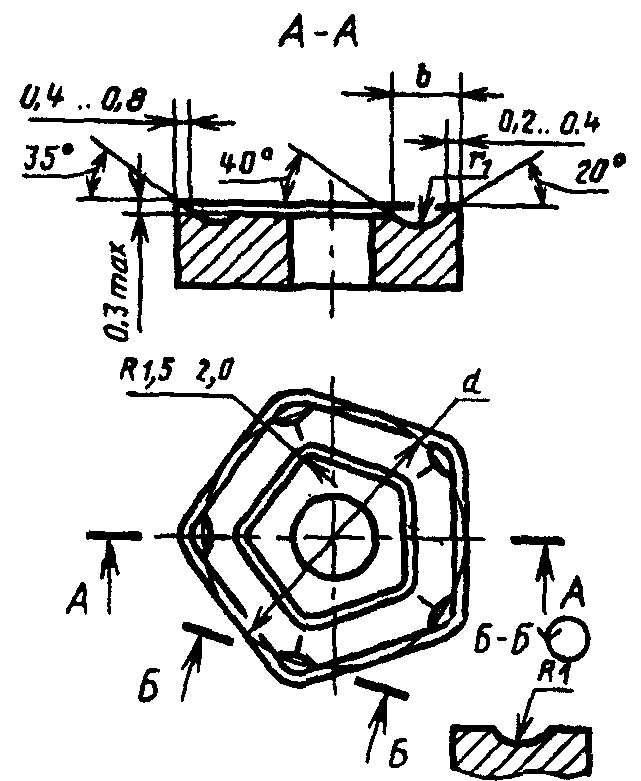

2. Форма и размеры стружколомающих канавок указаны в Приложении 1.

3. Ориентировочная масса пластин указана в Приложении 2.

4. Система обозначения пластин — по ГОСТ 19042-80.

5. Технические требования — по ГОСТ 19086-80.

6. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно, Изм. № 2).

мм

d	b	r 1
15,875	3,6	1,0
19,050	4,0	1,6
22,200	4,5	1,6

(Измененная редакция, Изм. № 2).

Цифровое обозначение	Ориентировочная масса пластин, г
пластин	из твердого сплава марок					из безвольфрамового сплава марки	из твердого сплава с покрытием
	ВК6	ВК8	Т5К10	Т14К8	Т15К6	КНТ16	ВП1255	ВП3115	ВП3225
10114-110408 10124-110408	13,0	12,8	11,2	10,2	10,00	5,05	11,90	13,0	12,8
10114-110416 10124-110416	12,9	12,8	11,2	10,1	9,96	5,05	11,90	12,9	12,8
10114-130412 10124-130412	18,3	18,1	15,9	14,4	14,10	7,14	16,83	18,3	18,1
10114-130420 10124-130420	18,2	18,0	15,8	14,3	14,10	7,10	16,82	18,2	18,0
10114-130612 10124-130612	24,9	24,6	21,5	19,5	19,20	9,72	22,87	24,9	24,6
10114-130620 10124-130620	24,8	24,5	21,4	19,4	19,10	9,69	22,86	24,8	24,5
10114-160612 10124-160612	35,3	34,8	30,5	27,7	27,20	13,79	32,36	35,3	34,8

(Измененная редакция, Изм. № 2).

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
10114-110408	№ 4, № 5, № 7, № 11	№ 3, № 6	№ 8, № 9, № 10
10124-110408	№ 4, № 5, № 7	№ 3, № 6, № 10	№ 8, № 9, № 11
10114-110416	№ 4, № 5, № 7, № 8, № 11	№ 3, № 6, № 9	№ 10
10124-110416	№ 5, № 7	-	№ 3, № 4, № 6, № 8, № 9, № 10, № 11
10114-130412	№ 4, № 5, № 7, № 11	№ 9, № 10	№ 3, № 6, № 8
10124-130412	№ 5, № 7	-	№ 3, № 4, № 6, № 8, № 9, № 10, № 11
10114-130420	№ 4, № 5, № 7		№ 3, № 6, № 8, № 9, № 10, № 11
10124-130420	-	-	№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
10114-130612	№ 4, № 5, № 7, № 11	№ 3, № 6, № 9, № 10	№ 8
10124-130612	№ 4, № 5, № 7	-	№ 3, № 6, № 8, № 9, № 10, № 11
10114-130620	№ 4, № 5, № 7	№ 3	№ 6, № 8, № 9, № 10, № 11
10124-130620	-	-	№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
10114-160612	№ 4, № 5, № 7	№ 6, № 9, № 10, № 11	№ 3, № 8
10124-160612	№ 5, № 7	№ 10	№ 3, № 4, № 6, № 8, № 9, № 11

№ 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — ТН20; № 9 — ВП3115; № 10 — ВП3325; № 11 — ВП1255.

---
