ГОСТ 27302-87 (СТ СЭВ 5586-86). Пластины режущие сменные многогранные твердосплавные с фасками при вершине без отверстия. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 27.04.1987 № 1430)
от 27 апреля 1987 г. № 1430
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ С ФАСКАМИ ПРИ ВЕРШИНЕ БЕЗ ОТВЕРСТИЯ
Carbide indexable cutting inserts with chamfered corner without fixing hole. Design and dimensions
ГОСТ 27302-87 (СТ СЭВ 5586-86)
1 января 1989 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Исполнители: Н.А. Кудря, канд. техн. наук; А.И. Скрипник; А.А. Залужный; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.04.1987 № 1430.
3. Срок проверки — 1997 г., периодичность проверки — 10 лет.
4. Стандарт соответствует полностью СТ СЭВ 5586-86.
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 3 4 |

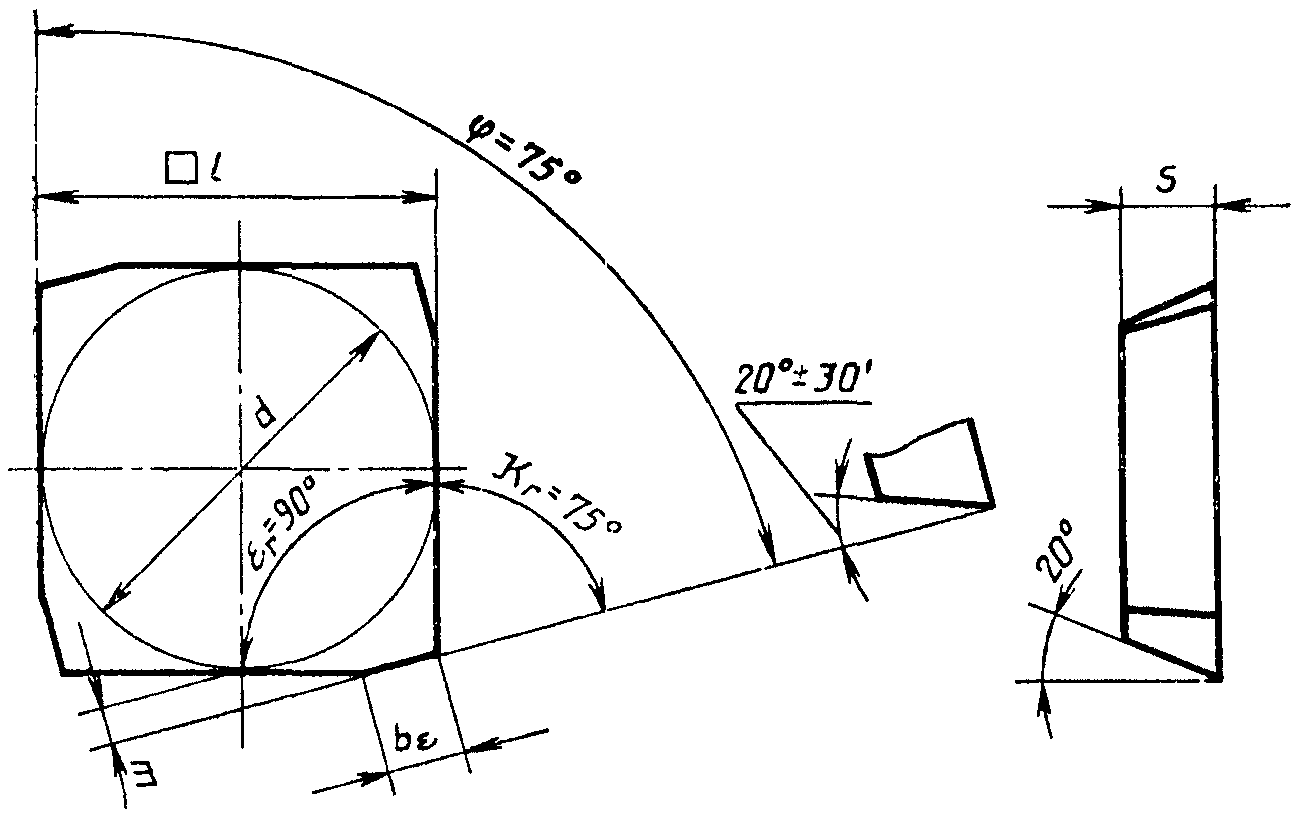

1. Конструкция и размеры пластин должны соответствовать указанным на черт. 1 - 7 и в табл. 1 - 7.
| Обозначение пластин | Класс допуска | l | d | s | m | b g | ||
| цифровое | буквенноцифровое | применяемость | ||||||
| 01361-1103-533 | TPAN-1103PPN | А | 11,0 | 6,350 | 3,18 | 1,720 | 0,7 | |
| 01341-1103-533 | TPCN-1103PPN | С | ||||||
| 01371-1103-533 | TPKN-1103PPN | К | ||||||
| 01361-1603-533 | TPAN-1603PPN | А | 16,5 | 9,525 | 2,450 | 1,2 | ||
| 01341-1603-533 | TPCN-1603PPN | С | ||||||
| 01371-1603-533 | TPKN-1603PPN | К | ||||||
| 01361-2204-533 | TPAN-2204PPN | А | 22,0 | 12,700 | 4,76 | 3,550 | 1,3 | |
| 01341-2204-533 | TPCN-2204PPN | С | ||||||
| 01371-2204-533 | TPKN-2204PPN | К | ||||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 11,0:
| Обозначение пластин | Класс допуска | l | d | s | m | b g | ||
| цифровое | буквенноцифровое | применяемость | ||||||
| 01361-1603-561 | TPAN-1603PDR | А | 16,5 | 3,18 | 9,525 | 2,45 | 1,3 | |
| 01361-1603-562 | TPAN-1603PDL | |||||||
| 01341-1603-561 | TPCN-1603PDR | С | ||||||
| 01341-1603-562 | TPCN-1603PDL | |||||||
| 01371-1603-561 | TPKN-1603PDR | К | ||||||
| 01371-1603-562 | TPKN-1603PDL | |||||||
| 01361-2204-561 | TPAN-2204PDR | А | 22,0 | 4,76 | 12,700 | 3,55 | 1,4 | |
| 01361-2204-562 | TPAN-2204PDL | |||||||
| 01341-2204-561 | TPCN-2204PDR | С | ||||||
| 01341-2204-562 | TPCN-2204PDL | |||||||
| 01371-2204-561 | TPKN-2204PDR | К | ||||||
| 01371-2204-562 | TPKN-2204PDL | |||||||
Пример условного обозначения при заказе пластин из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 16,5 мм правой:
| Обозначение пластин класса допуска С | l | s | d | m | b g | ||
| цифровое | буквенноцифровое | применяемость | |||||
| 01441-1603-541 | TECN-1603PER | 16,5 | 3,18 | 9,525 | 2,19 | 2,0 | |
| 01441-1603-542 | TECN-1603PEL | ||||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска С, длиной режущей кромки l = 16,5 мм правой:
| Обозначение пластин | Класс допуска | l = d | m | b g | ||
| цифровое | буквенноцифровое | применяемость | ||||
| 03161-1204-31 | SNAN-1204EN | А | 12,700 | 0,800 | 1,4 | |
| 03141-1204-31 | SNCN-1204EN | С | ||||
| 03171-1204-31 | SNKN-1204EN | К | ||||
| 03161-1504-31 | SNAN-1504EN | А | 15,875 | 1,150 | ||
| 03141-1504-31 | SNCN-1504EN | С | ||||
| 03171-1504-31 | SNKN-1504EN | К | ||||
| 03161-1904-31 | SNAN-1904EN | А | 19,050 | 1,300 | 2,0 | |
| 03141-1904-31 | SNCN-1904EN | С | ||||
| 03171-1904-31 | SNKN-1904EN | К | ||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 12,700 мм, размером m = 0,800 мм:
| Обозначение пластин | Класс допуска | l = d | s | m | ||
| цифровое | буквенноцифровое | применяемость | ||||
| 03361-1203-361 | SPAN-1203EDR | А | 12,700 | 3,18 | 0,90 | |
| 03361-1203-362 | SPAN-1203EDL | |||||
| 03341-1203-361 | SPCN-1203EDR | С | ||||
| 03341-1203-362 | SPCN-1203EDL | |||||
| 03371-1203-361 | SPKN-1203EDR | К | ||||
| 03371-1203-362 | SPKN-1203EDL | |||||
| 03361-1504-361 | SPAN-1504EDR | А | 15,875 | 4,76 | 1,25 | |
| 03361-1504-362 | SPAN-1504EDL | |||||
| 03341-1504-361 | SPCN-1504EDR | С | ||||
| 03341-1504-362 | SPCN-1504EDL | |||||
| 03371-1504-361 | SPKN-1504EDR | К | ||||
| 03371-1504-362 | SPKN-1504EDL | |||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М класса допуска А, длиной режущей кромки l = 12,700 мм правой:
| Обозначение пластин | Класс допуска | l = d | b g | m | ||
| цифровое | буквенноцифровое | применяемость | ||||
| 03161-1204-113 | SNAN-1204ANN | А | 12,700 | 2,0 | 1,600 | |
| 03141-1204-113 | SNCN-1204ANN | С | ||||
| 03171-1204-113 | SNKN-1204ANN | К | ||||
| 03161-1504-113 | SNAN-1504ANN | А | 15,875 | 2,5 | 2,000 | |
| 03141-1504-113 | SNCN-1504ANN | С | ||||
| 03171-1504-113 | SNKN-1504ANN | К | ||||
| 03161-1904-113 | SNAN-1904ANN | А | 19,050 | 3,0 | 2,500 | |
| 03141-1904-113 | SNCN-1904ANN | С | ||||
| 03171-1904-113 | SNKN-1904ANN | К | ||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 12,700 мм:
| Обозначение пластин класса допуска С | l = d | s | b g | m | ||
| цифровое | буквенноцифровое | применяемость | ||||
| 03441-1203-341 | SECN-1203EER | 12,70 | 3,18 | 2,5 | 0,8 | |
| 03441-1203-342 | SECN-1203EEL | |||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, правой:
2. Ориентировочная масса пластин указана в справочном Приложении.
3. Система обозначений пластин — по ГОСТ 19042-80.
4. Технические требования — по ГОСТ 19086-80.
Справочное
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | |||||
| ВК6 | ВК6ОМ | Т5К10 | Т15К6 | ТТ20К9 | ТТ7К12 | |
| 01361-1103-533 01341-1103-533 01371-1103-533 | 2,00 | 2,00 | 1,72 | 1,53 | 1,65 | 1,77 |
| 01361-1603-533 01341-1603-533 01371-1603-533 | 4,81 | 4,82 | 4,14 | 3,69 | 3,98 | 4,27 |
| 01361-2204-533 01341-2204-533 01371-2204-533 | 12,64 | 12,68 | 10,89 | 9,69 | 10,46 | 11,23 |
| 01361-1603-561/562 01341-1603-561/562 01371-1603-561/562 | 4,77 | 4,78 | 4,10 | 3,65 | 3,94 | 4,23 |
| 01361-2204-561/562 01341-2204-561/562 01371-2204-561/562 | 12,58 | 12,62 | 10,84 | 9,65 | 10,41 | 11,18 |
| 01441-1603-541/542 | 4,23 | 4,25 | - | - | - | - |
| 03161-1204-31 03141-1204-31 03171-1204-31 | 10,97 | 11,0 | 9,45 | 8,41 | 9,08 | 9,74 |
| 03161-1504-31 03141-1504-31 03171-1504-31 | 17,36 | 17,42 | 14,96 | 13,31 | 14,37 | 15,42 |
| 03161-1904-31 03141-1904-31 03171-1904-31 | 24,94 | 25,02 | 21,48 | 19,12 | 20,64 | 22,16 |
| 03361-1203-361/362 03341-1203-361/362 03371-1203-361/362 | 5,31 | 5,33 | 4,58 | 4,07 | 4,40 | 4,72 |
| 03361-1504-361/362 03341-1504-361/362 03371-1504-361/362 | 13,26 | 13,31 | 11,42 | 10,17 | 10,98 | 11,78 |
| 03161-1204-113 03141-1204-113 03171-1204-113 | 11,09 | 11,12 | 9,55 | 8,50 | 9,18 | 9,85 |
| 03161-1504-113 03141-1504-113 03171-1504-113 | 17,32 | 17,37 | 14,92 | 13,28 | 14,33 | 15,39 |
| 03161-1904-113 03141-1904-113 03171-1904-113 | 26,15 | 26,24 | 22,53 | 20,06 | 21,65 | 23,24 |
| 03441-1203-341/342 | 6,13 | 6,15 | - | - | - | - |
