ГОСТ 19074-80. Пластины опорные сменные многогранные твердосплавные трехгранной формы с задним углом. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2912)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2912
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ
Triangular throw-away (indexable) carbide shims with end-clearance angle. Design and dimensions
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2912.
3. Срок проверки — 2000 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 2 3 |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3613.
7. Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 1).

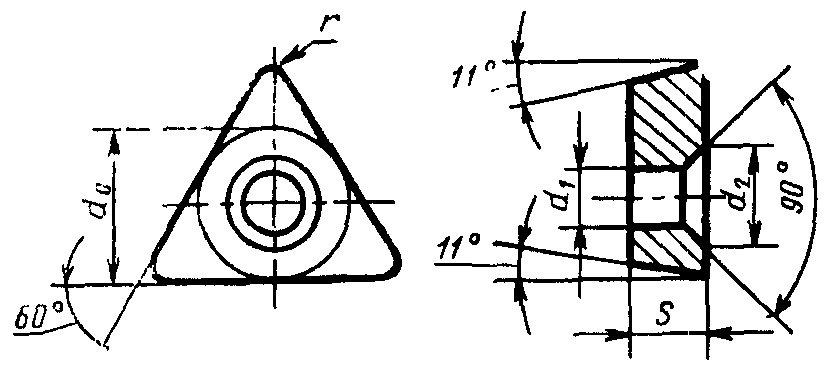

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин | Длина режущей кромки l | d 0 | s | r | d 1 | d 2 | Масса, г ~= | ||
| цифровое | буквенноцифровое | Применяемость | |||||||
| 703-1102 | ОТР-1102 | 11,0 | 4,9 | 2,26 | 0,8 | 2,26 | 4,2 | 0,61 | |
| 703-1603 | ОТР-1603 | 16,5 | 7,5 | 3,18 | 3,81 | 6,5 | 2,06 | ||
| 703-1604 | ОТР-1604 | 8,1 | 4,76 | 3,45 | |||||
| 703-2204 | ОТР-2204 | 22,0 | 10,6 | 4,76 | 1,6 | 5,16 | 8,5 | 6,16 | |
(Измененная редакция, Изм. № 1).
Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 2,26 мм для режущей пластины длиной l = 11,0 мм:
2. Система обозначения пластин — по ГОСТ 19042-80.
3. Технические требования — по ГОСТ 19086-80.
