ГОСТ 19057-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80° и отверстием. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2908)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2908
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80° И ОТВЕРСТИЕМ
Rhombic throw-away (indexable) carbide cutting inserts with 80° included angle and cylindrical holes. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2908)
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин SNMA.
4. Срок проверки — 2000 г., периодичность проверки — 10 лет.
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 3 4 |
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3619.
8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).

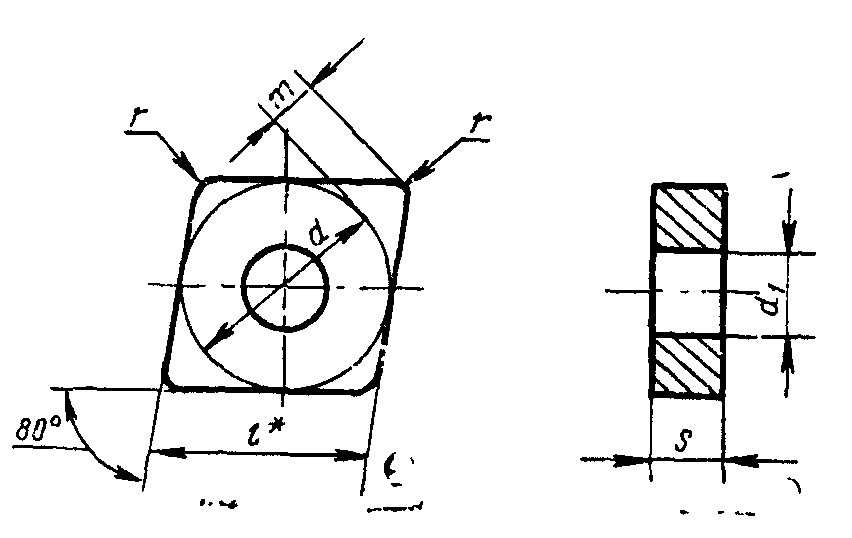

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин класса допуска | l | d | d 1 | s | r | m | ||
| U | ||||||||
| цифровое | буквенноцифровое | Применяемость | ||||||
| 05113-080304 | CNUA-080304 | 8,1 | 7,930 | 3,18 | 3,18 | 0,4 | 1,981 | |
| 05113-090304 | CNUA-090304 | 9,7 | 9,525 | 3,81 | 2,425 | |||
| 05113-090308 | CNUA-090308 | 0,8 | 2,205 | |||||
| 05113-120404 | CNUA-120404 | 12,9 | 12,700 | 5,16 | 4,76 | 0,1 | 3,307 | |
| 05113-120408 | CNUA-120408 | 0,8 | 3,088 | |||||
| 05113-120412 | CNUA-120412 | 1,2 | 2,867 | |||||
| 05113-160412 | CNUA-160412 | 16,1 | 15,875 | 6,35 | 3,718 | |||
| 05113-160416 | CNUA-160416 | 1,6 | 3,528 | |||||
| 05113-190612 | CNUA-190612 | 19,3 | 19,050 | 7,93 | 6,35 | 1,2 | 4,631 | |
| 05113-190616 | CNUA-190616 | 1,6 | 4,410 | |||||
| 05113-190624 | CNUA-190624 | 2,4 | 3,960 | |||||
| Обозначение пластин класса допуска | l | d | d 1 | s | r | m | ||
| M | ||||||||
| цифровое | буквенноцифровое | Применяемость | ||||||
| 05123-080304 | CNMA-080304 | 8,1 | 7,930 | 3,18 | 3,18 | 0,4 | 1,981 | |
| 05123-090304 | CNMA-090304 | 9,7 | 9,525 | 3,81 | 2,425 | |||
| 05123-090308 | CNMA-090308 | 0,8 | 2,205 | |||||
| 05123-120404 | CNMA-120404 | 12,9 | 12,700 | 5,16 | 4,76 | 0,4 | 3,307 | |
| 05123-120408 | CNMA-120408 | 0,8 | 3,088 | |||||
| 05123-120412 | CNMA-I20412 | 1,2 | 2,867 | |||||
| 05123-160412 | CNMA-160412 | 16,1 | 15,875 | 6,35 | 3,748 | |||
| 05123-160416 | CNMA-160416 | 1,6 | 3,528 | |||||
| 05123-190612 | CNMA-190612 | 19,3 | 19,050 | 7,93 | 6,35 | 1,2 | 4,631 | |
| 05123-190616 | CNMA-190616 | 1,5 | 4,410 | |||||
| 05123-190624 | CNMA-190624 | 2,4 | 3,960 | |||||
| Обозначение пластин класса допуска | l | d | d 1 | s | r | m | ||
| G | ||||||||
| цифровое | буквенноцифровое | Применяемость <*> | ||||||
| 05133-080304 | CNGA-080304 | 8,1 | 7,930 | 3,18 | 3,18 | 0,4 | 1,981 | |
| 05133-090304 | CNGA-090304 | 9,7 | 9,525 | 3,81 | 2,425 | |||
| - | - | 0,8 | 2,205 | |||||
| - | - | 12,9 | 12,700 | 5,16 | 4,76 | 0,4 | 3,307 | |
| 05133-120408 | CNGA-120408 | 0,8 | 3,088 | |||||
| 05133-120412 | CNGA-120412 | 1,2 | 2,867 | |||||
| 05133-160412 | CNGA-160412 | 16,1 | 15,875 | 6,35 | 3,748 | |||
| 05133-160416 | CNGA-160416 | 1,6 | 3,528 | |||||
| 05133-190612 | CNGA-190612 | 19,3 | 19,050 | 7,93 | 6,35 | 1,2 | 4,631 | |
| 05133-190616 | CNGA-190616 | 1,6 | 4,410 | |||||
| - | - | 2,4 | 3,960 | |||||
<*> См. Приложение 3.
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, длиной режущей кромки l = 8,1 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм:
2. Ориентировочная масса пластин указана в Приложении.
3. Система обозначения пластин — по ГОСТ 19042-80.
4. Технические требования — по ГОСТ 19086-80.
5. Применяемые марки сплавов приведены в Приложении 2.
(Введен дополнительно, Изм. № 2).
| Цифровое обозначение | Ориентировочная масса пластин, г | |||||
| пластин | твердого сплава марок | из безвольфрамовых твердых сплавов | ||||
| ВК6 | ВК8 | Т5К10 | Т14К8 | Т15К6 | КНТ16 ТН20 | |
| 05113-080304 05123-080304 05133-080304 | 2,58 | 2,54 | 2,23 | 2,02 | 1,99 | 1,99 |
| 05113-090304 05123-090304 05133-090304 | 3,73 | 3,68 | 3,22 | 2,92 | 2,87 | 1,45 |
| 05113-090308 05123-090308 | 3,71 | 3,66 | 3,20 | 2,90 | 2,85 | 1,45 |
| 05113-120404 05123-120404 | 9,88 | 9,75 | 8,54 | 7,74 | 7,61 | 3,83 |
| 05113-120408 05123-120408 05133-120408 | 9,85 | 9,71 | 8,52 | 7,72 | 7,59 | 3,83 |
| 05113-120412 05123-120412 05133-120412 | 9,80 | 9,66 | 8,47 | 7,68 | 7,55 | 3,83 |
| 05113-160412 05123-160412 05133-160412 | 15,40 | 15,20 | 13,30 | 12,10 | 11,90 | 6,00 |
| 05113-160416 05123-160416 05133-160416 | 15,40 | 15,10 | 13,30 | 12,00 | 11,80 | 6,00 |
| 05113-190612 05123-190612 05133-190612 | 29,30 | 28,90 | 25,40 | 23,00 | 22,60 | - |
| 05113-190616 05123-190616 05133-190616 | 29,20 | 28,80 | 25,30 | 22,90 | 22,50 | - |
| 05113-190624 05123-190624 | 29,00 | 28,60 | 25,10 | 22,70 | 22,30 | - |
(Измененная редакция, Изм. № 2).
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
| Цифровое обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
| 05113-080304 | - | - | № 3, № 4, № 5, № 6, № 7, № 8 |
| 05123-080304 | |||
| 05133-080304 | № 5 | № 6 | № 3, № 4, № 7, № 8 |
| 05113-090304 | - | № 5 | № 3, № 4, № 6, № 7, № 8 |
| 05123-090304 | - | № 3, № 4, № 5, № 6, № 7, № 8 | |
| 05133-090304 | № 5 | № 6 | № 3, № 4, № 7, № 8 |
| 05113-090308 | - | № 5 | № 3, № 4, № 6, № 7, № 8 |
| 05113-120404 | № 5 | № 3, № 4, № 6, № 7, № 8 | |
| 05123-120404 | № 5 | - | |
| 05113-120408 | № 5, № 6, № 7 | № 3, № 4, № 8 | |
| 05123-120408 | № 7 | № 3, № 4, № 5, № 6, № 8 | |
| 05113-120408 | № 5 | № 6 | № 3, № 4, № 7, № 8 |
| 05113-120412 | № 4, № 5, № 7 | № 6 | № 3, № 8 |
| 05123-120412 | № 3, № 5 | № 4 | № 6, № 7, № 8 |
| 05133-120412 | - | - | № 3, № 4, № 5, № 6, № 7, № 8 |
| 05113-160412 | № 5, № 6, № 7 | № 3, № 4, № 8 | |
| 05123-160412 | - | № 3, № 4, № 5, № 6, № 7, № 8 | |
| 05133-160412 | № 7 | № 6 | № 3, № 4, № 5, № 8 |
| 05113-160416 | № 7 | - | № 3, № 4, № 5, № 6, № 8 |
| 05123-160416 | - | № 3, № 4, № 5, № 6, № 7, № 8 | |
| 05133-160416 | |||
| 05113-190612 | № 3, № 4, № 5, № 6, № 7 | ||
| 05123-190612 | |||
| 05133-190612 | |||
| 05113-190616 | |||
| 05123-190616 | |||
| 05133-190616 | |||
| 05113-190624 | |||
| 05123-190624 | |||
| 05123-190308 | - | - | № 3, № 4, № 5, № 6, № 7, № 8 |
№ 3 — ВК6; № 4 — ВК8, № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 9 -КНТ16, ТН20.
| d | Обозначение | Пластины без стружколомающих канавок | ||||
| радиус при вершине r | ||||||
| 0,4 | 0,8 | 1,2 | 1,6 | 2,4 | ||
| 12,7 | CNMA 1204 | ++ | + | + | ++ | +++ |
| 15,875 | CNMA 1606 | +++ | ++ | ++ | ++ | +++ |
| 19,05 | CNMA 1906 | +++ | ++ | + | + | ++ |
| 25,4 | CNMA 2509 | +++ | +++ | +++ | +++ | ++ |
Примечание. + — пластины основного применения, стандартизованные.
++ — пластины ограниченного применения, нестандартизованные.
