Введен в действие Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. № 3272

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТРУЖКОЛОМЫ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КРУГЛОЙ ФОРМЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Round throw-away (indexable) carbide chip breakers. Design and dimensions

ГОСТ 25418-82

Группа В56

МКС 77.160

ОКП 19 6000

Взамен ГОСТ 2209-69 в части формы 42

Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. № 3272 дата введения установлена

1 июля 1983 года

Издание с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

1. Настоящий стандарт распространяется на стружколомы к пластинам по ГОСТ 25403-82.

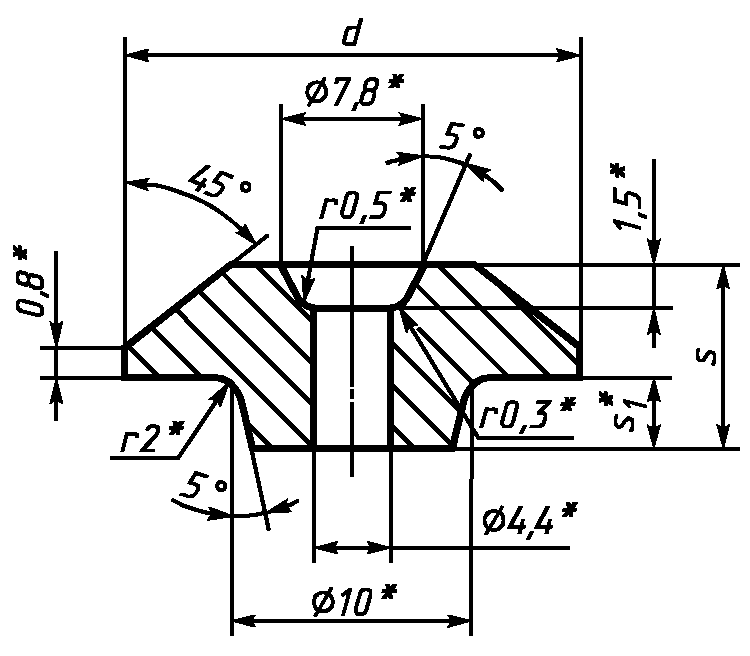

2. Конструкция и размеры стружколомов должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размеры для пресс-форм.

мм

Обозначение стружколомов	d	s	s1
42030	18	8,0	3,5
42050	20	8,5
42070	21	7,5
42090	22
42110	23
42130	24		4,0
42150	25		4,0

3. Условное обозначение стружколомов при заказе из твердого сплава марки ВК8, с размерами: d = 18 мм, s = 8,0 мм, s1 = 3,5 мм:

19 6525 0036 42030

То же, в технической документации:

Стружколом 42030 ВК8 ГОСТ 25418

4. Ориентировочная масса стружколомов указана в приложении.

5. Технические требования — по ГОСТ 19086-80.

2 — 5. (Измененная редакция, Изм. № 1).

6. Применяемые марки твердого сплава указаны в приложении.

(Введен дополнительно, Изм. № 1).

Приложение 1 Справочное

ОРИЕНТИРОВОЧНАЯ МАССА СТРУЖКОЛОМОВ

Обозначение стружколомов	Ориентировочная масса стружколомов в г из твердого сплава марки ВК8
42030	13,5
42050	17,6
42070	17,6
42090	19,4
42110	21,2
42130	23,8
42150	25,8

Приложение 1. (Измененная редакция, Изм. № 1).

Приложение 2 Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ ТВЕРДОГО СПЛАВА

Цифровое обозначение стружколомов	Основное применение
42030	№ 4
42050
42070
42090
42110
42130
42150

№ 4 — ВК8.

Приложение 2. (Введено дополнительно, Изм. № 1).
