ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Triangular throw-away (indexable) carbide cutting inserts. Design and dimensions

ГОСТ 19043-80

Группа В56

ОКП 19 6000

Дата введения
1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2904.

3. В настоящий стандарт введен международный стандарт ИСО 883-85 «Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры» в части пластин TNUN, TNGN.

4. Срок проверки — 2000 г., периодичность проверки — 10 лет.

5. Взамен ГОСТ 19043-73.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	4 5

7. Ограничение срока действия отменено Постановлением Госстандарта СССР № 3609 от 29.12.1990.

8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

1. (Исключен, Изм. № 2).

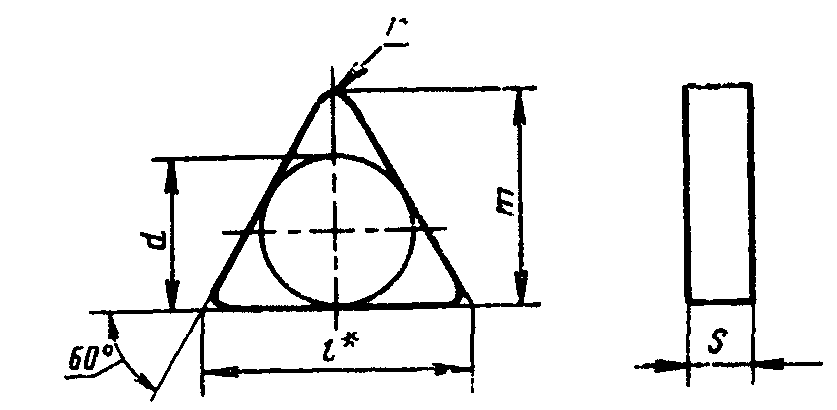

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Информационные данные

<*> Размер для справок.

мм

Обозначение пластин классов допусков						l	d	s	r	m
U			G
цифровое	буквенноцифровое	Применяемость <*>	цифровое	буквенноцифровое	Применяемость
01111-110304	TNUN-110304		01131-110304	TNGN-110304		11,0	6,350	3,18	0,4	9,128
01111-110308	TNUN-110308		01131-110308	TNGN-110308		11,0	6,350		0,8	8,731
01111-160304	TNUN-160304		01131-160304	TNGN-160304		16,5	9,525		0,4	13,891
01111-160308	TNUN-160308		01131-160308	TNGN-160308					0,8	13,494
01111-160312	TNUN-160312		01131-160312	TNGN-160312					1,2	13,097
01111-160404	TNUN-160404		-	-				4,76	0,4	13,891
01111-160408	TNUN-160408		01131-160408	TNGN-160408					0,8	13,494
01111-160412	TNUN-160412		01131-160412	TNGN-160412					1,2	13,097
01111-160416	TNUN-160416		-	_					1,6	12,700
01111-220404	TNUN-220404		-	-		22,0	12,700		0,4	18,653
01111-220408	TNUN-220408		01131-220408	TNGN-220408					0,8	18,256
01111-220412	TNUN-220412		01131-220412	TNGN-220412					1,2	17,859
01111-220416	TNUN-220416		-	-					1,6	17,463
01111-220424	TNUN-220424		-	-					2,4	16,550
01111-270612	TNUN-270612		-	-		27,5	15,875	6,35	1,2	22,622
01111-270616	TNUN-270616		-	-		27,5	15,875	6,35	1,6	22,225

<*> См. Приложение 3.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6-ОМ класса допуска U, длиной режущей кромки l = 11,0 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм:

19 6516 0352 110304

3. Ориентировочная масса пластин указана в Приложении 1.

4. Система обозначений пластин — по ГОСТ 19042-80.

5. Технические требования — по ГОСТ 19086-80.

6. Применяемые марки сплавов указаны в Приложении 2.

(Введен дополнительно, Изм. № 3).

Приложение 1

Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Цифровое обозначение	Ориентировочная масса пластин, г
пластин	из твердого сплава марок							из безвольфрамовых твердых сплавов	из твердого сплава с износостойким покрытием
пластин	ВК10-ХОМ	ВК6-ОМ	ВК6	ВК8	Т15К10	Т14К8	Т15К6	КНТ16 ТН20	ВП3115	ВП3325	ВП1255
01111-110304 01131-110304	2,40	2,46	2,46	2,42	2,13	1,93	1,89	0,96	2,46	2,42	2,25
01111-110308 01131-110308	2,35	2,40	2,40	2,37	2,08	1,88	1,85	0,94	2,40	2,57	2,20
01111-160304 01131-160304	5,40	5,53	5,53	5,46	4,78	4,34	4,26	2,16	5,53	5,46	5,07
01111-160308 01131-160308	5,35	5,49	5,49	5,41	4,74	4,30	4,22	2,13	5,49	5,41	5,03
01111-160312 01131-160312	5,28	5,41	5,41	5,33	4,68	4,24	4,17	2,11	5,41	5,33	4,95
01111-160404	8,08	8,28	8,28	8,17	7,16	6,49	6,38	3,23	8,28	8,17	7,59
01111-160408 01131-160408	8,02	8,21	8,21	8,10	7,10	6,43	6,32	3,20	8,21	8,10	7,53
01111-160412 01131-160412	7,91	8,09	8,09	7,99	7,00	6,34	6,23	3,15	8,09	7,99	7,43
01111-160416	7,75	7,93	7,93	7,83	6,86	6,22	6,11	3,09	7,93	7,83	7,28
01111-220404	14,35	14,70	14,70	14,50	12,80	11,60	11,40	-	14,70	14,50	13,40
01111-220408 01131-220408	14,35	14,67	14,67	14,50	11,50	11,30	9,61	-	14,67	14,50	13,48
01111-220412 01131-220412	14,25	14,60	14,60	14,40	12,60	11,40	11,20	-	14,60	14,40	13,39
01111-220416	14,15	14,40	14,40	14,20	12,50	11,30	11,10	-	14,40	14,20	13,20
01111-220424	13,56	13,90	13,90	13,70	12,00	10,90	10,70	-	13,90	13,70	12,74
01111-270612	29,79	30,50	30,50	30,10	26,40	23,90	23,50	-	30,50	30,10	27,99
01111-270616	29,60	30,30	30,30	29,90	26,20	23,70	23,30	-	30,30	29,90	27,80

Приложение 2

Рекомендуемое

ПРИМЕНЕНИЕ МАРОК СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
01111-110304	-	-	№ 1, № 2, № 3, № 4, № 5, № 6,
01131-110304			№ 7, № 8, № 9, № 10, № 11
01111-110308	№ 7	№ 3, № 9	№ 1, № 2, № 4, № 5, № 6, № 8, № 10, № 11
01131-110308	-	№ 1, № 7	№ 2, № 3, № 4, № 5, № 6, № 8, № 9, № 10, № 11
01111-160304	-	№ 1, № 2,	№ 3, № 4, № 5, № 7, № 8, № 9,
01131-160304		№ 6	№ 10
01111-160308	№ 3, № 7	№ 1, № 2, № 9	№ 4, № 5, № 6, № 8, № 10, № 11
01131-160308	-	-	№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
01111-160312	-	-	№ 1, № 2, № 3, № 4, № 5, № 6,
01131-160312			№ 7, № 8, № 9, № 10, № 11
01111-160404
01111-160408	№ 3, № 5, № 7, № 9, № 11	№ 1, № 2, № 6	№ 4, № 8, № 10
01131-160408	№ 7, № 9	№ 1, № 2,	№ 3, № 4, № 5, № 6, № 8, № 10, № 11
01111-160412	№ 3, № 4, № 5, № 6, № 7, № 9, № 11	№ 1, № 2,	№ 8, № 10
01131-160412	№ 3, № 7, № 9	-	№ 1, № 2, № 4, № 5, № 6, № 8, № 10, № 11
01111-160416	№ 5, № 11	№ 4, № 9	№ 1, № 2, № 3, № 6, № 7, № 8, № 10
01111-220404	-	-	№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11
01111-220408	-	-	№ 1, № 2, № 3, № 4, № 5, № 6,
01131-220408			№ 7, № 9, № 10, № 11
01111-220412	№ 10	№ 5, № 6	№ 1, № 2, № 3, № 4, № 7, № 9, № 11
01131-220412	№ 3, № 6	-	№ 1, № 2, № 4, № 5, № 7, № 9, № 10, № 11
01111-220416	-	-	№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11
01111-220424	№ 10	-	№ 2, № 1, № 3, № 4, № 5, № 6, № 7, № 9, № 11
01111-270612	-	-	№ 1, № 2, № 3, № 4, № 5, № 6,
01111-270616			№ 7, № 9, № 10, № 11

№ 1 — ВК10-ХОМ; № 2 — ВК6-ОМ, № 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — КНТ16, ТН-20; № 9 — ВП3115; № 10 — ВП3325; № 11 — ВП1255.

Приложение 3 Справочное

ПРИМЕНЕНИЕ ПЛАСТИН

d	Задний угол	Пластины классов допусков U, G
	альфа n	без стружколомаюших канавок (N)
		обозначение	радиус при вершине r эпсилон
		обозначение	0,4	0,8	1,2	1,6
6,35	0°	TNUN 1103	+	+	+++	++
6,35		TNGN 1103	+	+++	+++	++
9,525		TNUN 1603	+++	+++	+++	++
		TNGN 1603	+++	+++	+++	++
		TNUN 1604	+++	+	+	+++
		TNGN 1604	+++	+	+	+++
12,7		TNUN 2204	++	+++	+	+
12,7		TNGN 2204	++	+++	+	+++

Примечание. + — пластины основного применения, стандартизованные.

++ — пластины ограниченного применения, нестандартизованные.

+++ — пластины, не рекомендуемые для применения.

Приложения 2, 3. (Введены дополнительно, Изм. № 2).
