ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КРУГЛОЙ ФОРМЫ
Round throw-away (indexable) carbide cutting inserts. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2911.
3. Срок проверки — 2000 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 3 4 |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.10.1991 № 3621.
7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).

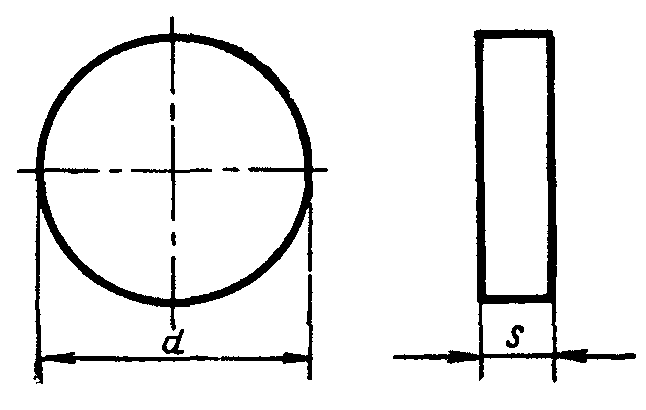

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин классов допусков | d | s | |||||
| U | G | ||||||
| цифровое | буквенноцифровое | применяемость | цифровое | буквенноцифровое | применяемость | ||
| мм | |||||||
| 12111-090300 | RNUN-090300 | 12131-090300 | RNGN-090300 | 9,525 | 3,18 | ||
| 12111-120300 | RNUN-120300 | 12131-120300 | RNGN-120300 | 12,700 | |||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК8, класса допуска U диаметром d = 9,525 мм:
2. Ориентировочная масса пластин указана в Приложении.
3. Система обозначения пластин — по ГОСТ 19042-80.
4. Технические требования — по ГОСТ 19086-80.
5. Применяемые марки сплавов указаны в Приложении 2.
(Введен дополнительно, Изм. № 2).
Приложение 1
Справочное
| Цифровое обозначение | Ориентировочная масса пластин, г | ||||
| пластин | из твердого сплава марок | из безвольфрамового твердого сплава марок | |||
| ВК8 | Т5К10 | Т14К8 | Т15К6 | ТН20, КНТ16 | |
| 12111-090300 12131-090300 | 3,31 | 2,90 | 2,63 | 2,58 | 1,31 |
| 12111-120300 12131-120300 | 5,88 | 5,16 | 4,67 | 4,59 | 2,32 |
(Измененная редакция, Изм. № 2).
Рекомендуемое
Применяемые марки сплавов пластин
| Цифровое обозначение пластин | Основное применение | Применение по специальному заказу |
|---|---|---|
| 12111-090300 12131-090300 | - | № 4, № 5, № 6, № 7, № 8 |
| 12111-120300 12131-120300 | № 4 | № 5, № 6, № 7, № 8 |
№ 4 — ВК8; № 5 — Т6К10; № 6 — Т14К8; № 7 — 15К6;
