ГОСТ 19046-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2904)

(ред. от 01.12.1990)

от 19 июня 1980 г. № 2904

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Triangular throw-away (indexable) carbide cutting inserts with cylindrical holes and chip-breaking flutes on one face only. Design and dimensions

ГОСТ 19046-80

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.19980 № 2904.

3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин TNMM.

4. Срок проверки — 2000 г., периодичность проверки — 10 лет.

5. Взамен ГОСТ 19046-80.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	5 6

7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3612.

8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

1. (Исключен, Изм. № 2).

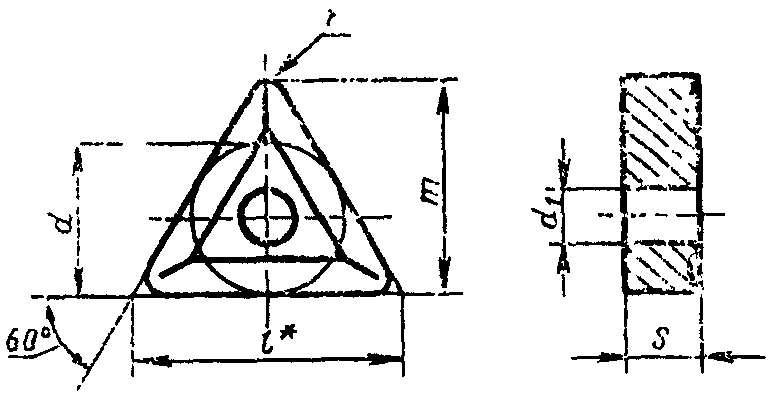

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

---

<*> Размер для справок.

мм

Обозначение пластин классов допусков						l	d	d 1	s	r	m
U			М
цифровое	буквенноцифровое	Применяемость <*>	цифровое	буквенноцифровое	Применяемость <*>
01114-160304	TNUM-160304		01124-160304	TNMM-160304		16,5	9,525	3,81	3,18	0,4	13,891
01114-160308	TNUM-160308		01124-160308	TNMM-160308						0,8	13,494
01114-160312	TNUM-160312		01124-160312	TNMM-160312						1,2	13,097
01114-160404	TNUM-160404		01124-160404	TNMM-160404					4,76	0,4	13,891
01114-160408	TNUM-160408		01124-160408	TNMM-160408						0,8	13,494
01114-160412	TNUM-160412		01124-160412	TNMM-160412						1,2	13,097
01114-220404	TNUM-220404		01124-220404	TNMM-220404		22,0	12,700	5,16	4,76	0,4	18,653
01114-220408	TNUM-220408		01124-220408	TNMM-220408						0,8	18,256
01114-220412	TNUM-220412		01124-220412	TNMM-220412						1,2	17,859
01114-220416	TNUM-220416		01124-220416	TNMM-220416						1,6	17,463
01114-270612	TNUM-270612		01124-270612	TNMM-270612		27,5	15,875	6,35	6,35	1,2	22,622
01114-270616	TNUM-270616		01124-270616	TNMM-270616						1,6	22,225

---

<*> См. Приложение 4.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска М, длиной режущей кромки l = 16,5 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм, со стружколомающей канавкой типа 1:

То же, со стружколомающей канавкой типа 2:

(Измененная редакция, Изм. № 2).

3. Тип, форма и размеры стружколомающих канавок указаны в Приложении 1.

4. Ориентировочная масса пластин указана в Приложении 2.

5. Система обозначений пластин — по ГОСТ 19042-80.

6. Технические требования — по ГОСТ 19086-80.

7. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно, Изм. № 2).

Приложение 1

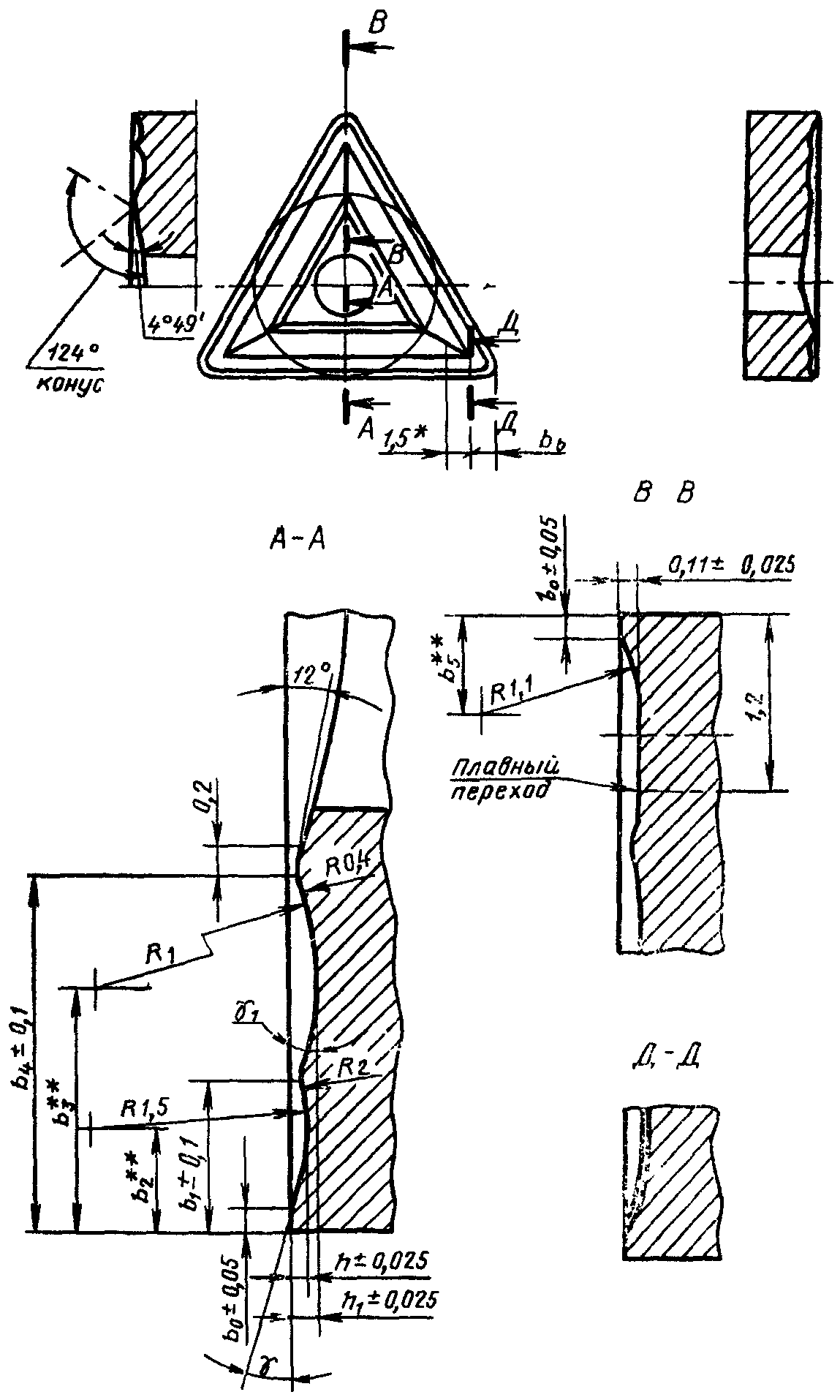

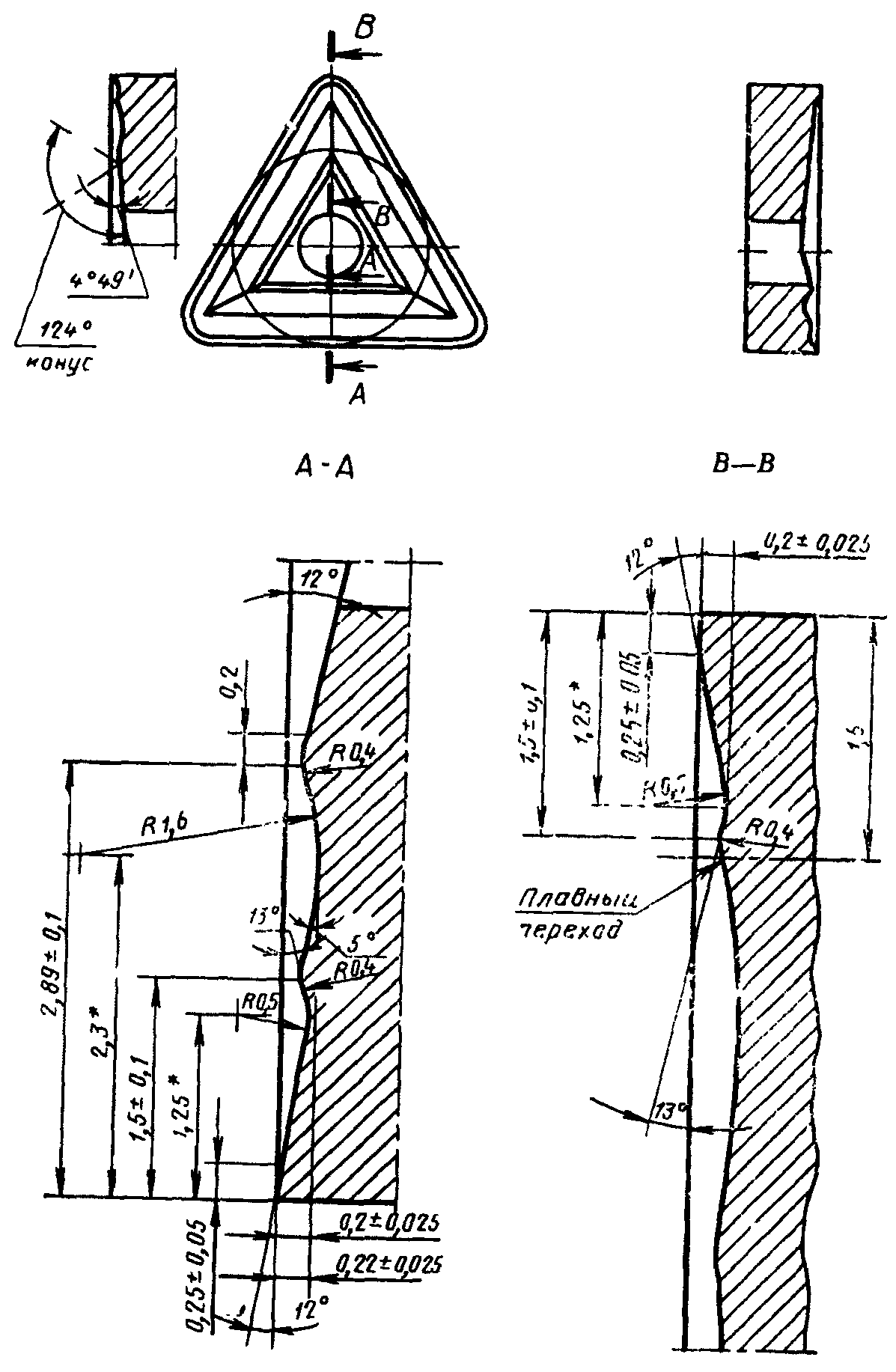

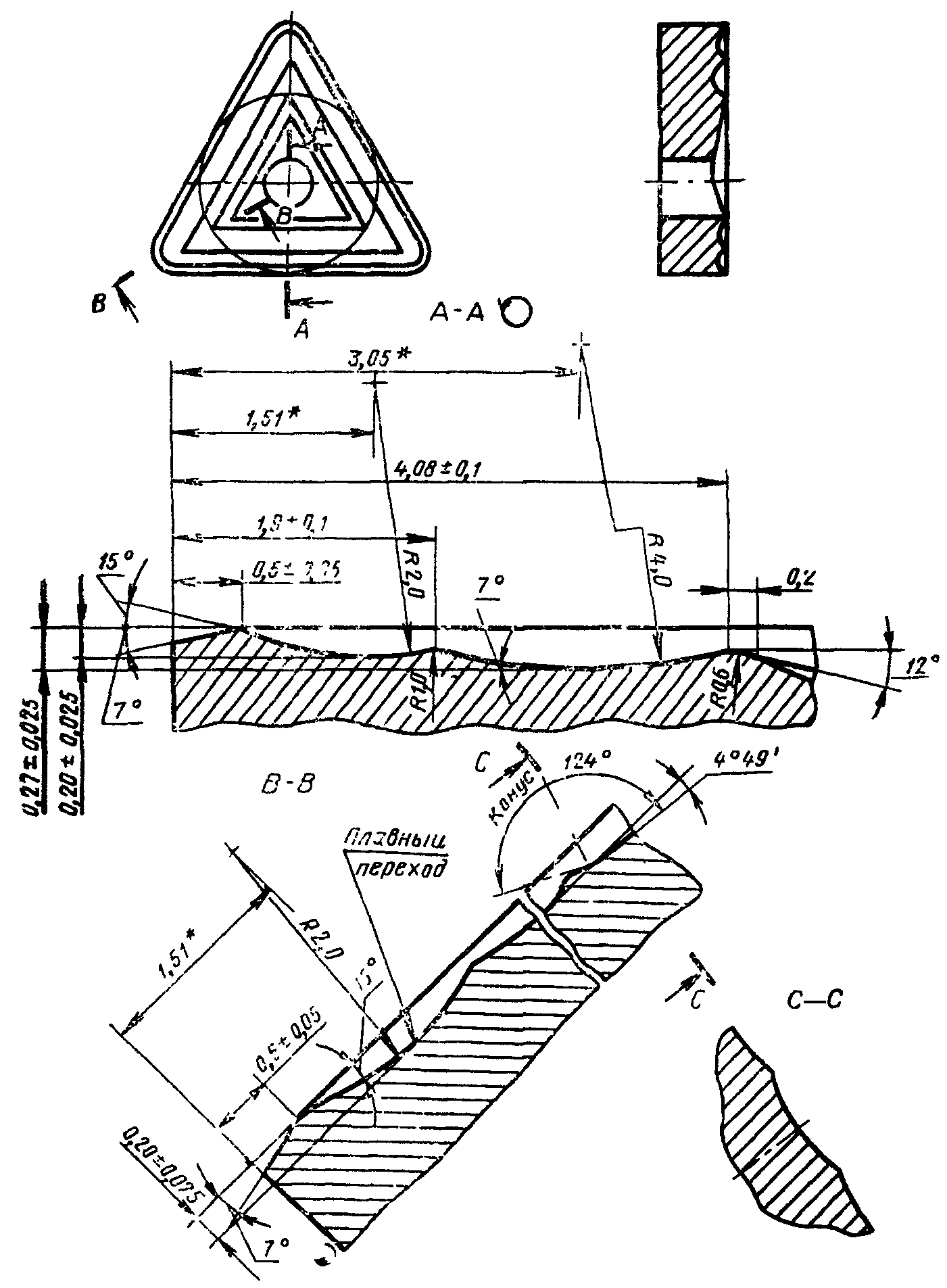

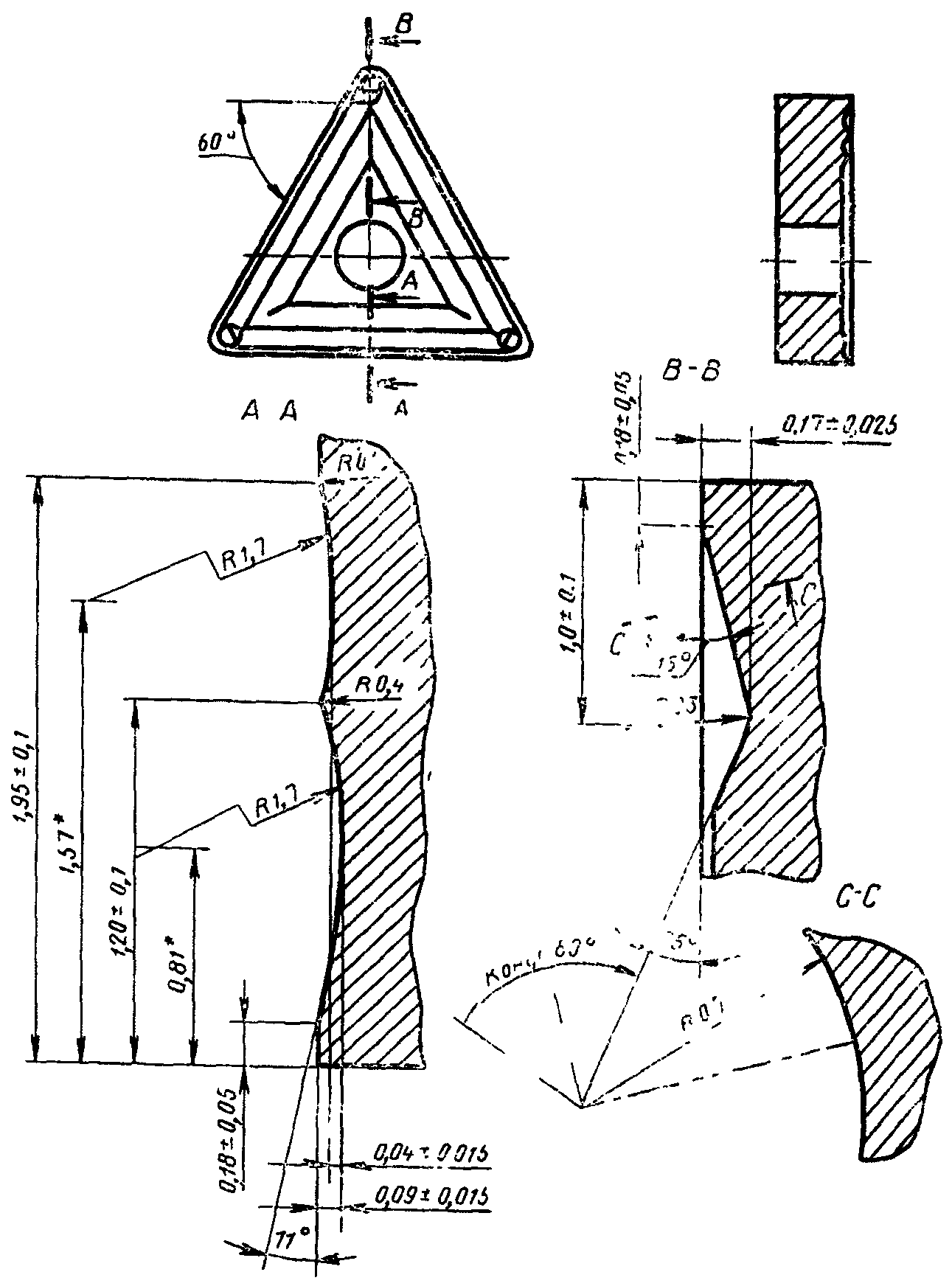

Тип, форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1 - 5 и в табл. 1 и 2.

Размеры, мм

d	b	d 2	r 1	гамма
9,525	-	5	1,0	25°
12,700	2,8	-	1,0	25°
15,875	3,6	-	1,6	20°

---

---

<*> Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 1,5 мм.

Таблица 2

Размеры, мм

Пластины	b 0	b 1	b 2	b 3	b 4	b 5	b 6
011.4-160308-2	0,18	1,02	0,71	1,68	2,41	0,66	1,14
011.4-160408-2
011.4-160312-2	0,23	1,07	0,76	1,71	2,41	0,71	1,20
011.4-160412-2
011.4-220408-2	0,20	1,22	0,88	2,22	2,80	0,68	1,14
011.4-220412-2	0,25	1,27	0,93	2,27	2,85	0,73	1,20
011.4-270612-2	0,40	1,42	1,08	2,42	3,00	0,88	1,20

Продолжение табл. 2

Размеры, мм

Пластины	h	h 1	R 1	R 2	гамма	гамма 1
011.4-160308-2	0,09	0,12	2,5	0,6	15°	7°
011.4-160408-2
011.4-160312-2	0,09	0,12	2,3	0,6	15°	7°
011.4-160412-2
011.4-220408-2	0,11	0,15	2,4	0,4	12°	5°
011.4-220412-2	0,11	0,15	2,4	0,4	12°	5°
011.4-270612-2	0,11	0,15	2,4	0,4	12°	5°

---

---

Черт. 5

Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Цифровое обозначение	Ориентировочная масса пластин, г
пластин	из твердого сплава марок				из безвольфрамовых твердых сплавов	из твердого сплава с покрытием
	ВК6	ВК8	Т5К10	Т15К6	KHT16, ТН20	ВП3325	ВП3115	ВП1255
01114-160304 01124-160304	4,71	4,65	4,11	3,65	1,84	4,65	4,71	4,33
01114-160308 01124-160308	4,66	4,60	4,03	3,59	1,82	4,60	4,66	4,48
01114-160312 01124-160312	4,59	4,53	3,97	3,53	1,79	4,53	4,59	4,22
01114-160404 01124-160404	7,18	7,08	6,27	5,55	2,80	7,08	7,18	6,60
01114-160408 01124-160408	7,12	7,03	6,16	5,49	2,78	7,03	7,12	6,55
01114-160412 01124-160412	7,01	6,91	6,06	5,40	2,73	6,91	7,01	6,53
01114-220404 01124-220404	12,60	12,40	10,90	9,73	-	12,40	12,60	11,59
01114-220408 01124-220408	12,60	12,40	10,90	9,70	-	12,40	12,60	11,59
01114-220412 01124-220412	12,50	12,30	10,80	9,61	-	12,30	12,50	11,50
01114-220416 01124-220416	12,30	12,20	10,70	9,49	-	12,20	12,30	11,31
01114-270612 01124-270612	26,30	25,90	22,70	20,20	-	25,90	26,30	24,19
01114-270616 01124-270616	26,00	25,70	22,50	20,10	-	25,70	26,00	23,92

(Измененная редакция, Изм. № 2).

Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
01114-160304	№ 3, № 7	-	№ 4, № 5, № 8, № 10, № 9, № 11
01124-160304	№ 3, № 7		№ 4, № 5, № 8, № 10, № 9, № 11
01114-160308	№ 3, № 7, № 9, № 11		№ 4, № 5, № 8, № 10
01124-160308	-		№ 3, № 4, № 5, № 7, № 8, № 9, № 10, № 11
01114-160312			№ 3, № 4, № 5, № 7, № 8,
01124-160312			№ 9, № 10, № 11
01114-160404 01124-160404
01114-160408	№ 3, № 7,	№ 5	№ 4, № 5, № 8, № 10
01124-160408	№ 9, № 11
01114-160412	№ 3, № 7, № 9, № 11	-	№ 4, № 8, № 10
01124-160412	-		№ 3, № 4, № 5, № 7, № 8, № 10, № 9, № 11
01114-220404			№ 3, № 4, № 5, № 7, № 8,
01124-220404			№ 9, № 10, № 11
01114-220408	№ 3, № 5, № 7,		№ 4, № 10, № 11
01124-220408	№ 9
01114-220412	№ 3, № 4, № 5, № 7, № 10, № 11	№ 4	-
01124-220412	№ 3, № 5, № 7, № 9, № 11	-	№ 10
01114-220416	№ 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11		-
01114-220416	№ 4, № 5, № 6, № 7, № 9, № 10, № 11		№ 3
01114-270612	№ 4, № 5, № 7,		№ 3, № 9
01124-270612	№ 10, № 11
01114-270616	№ 4, № 5,		№ 3, № 9, № 11
01124-270616	№ 7, № 10

№ 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 7 — Т15К6; № 8 — КНТ16, ТН20; № 9 — ВП3115; № 10 — ВП3225; № 11 — ВП1255.

Справочное

d	Обозначение	Пластины со стружколомающими канавками на одной стороне
		радиус при вершине
		0,4	0,8	1,2	1,6	2,4
6,35	TNMM 1103	++	++	+++	+++	+++
9,525	TNMM 1603	++	++	++	+++	+++
	TNMM 1604	++	+	+	++	+++
12,7	TNMM 2204	++	+	+	+	+++
15,875	TNMM 2706	+++	+++	+	+	++
19,05	TNMM 3309	+++	+++	+++	+++	++

Примечание. + — пластины основного применения, стандартизованные;

++ — пластины ограниченного применения, нестандартизованные;

---
