ГОСТ 19081-80. Пластины опорные сменные многогранные твердосплавные шестигранной формы. Конструкция и размеры

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2905)

(ред. от 01.12.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ШЕСТИГРАННОЙ ФОРМЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon throw-away (indexable) carbide shims. Design and dimensions

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2905.

3. Срок проверки — 2000 г.; периодичность проверки — 10 лет.

4. Взамен ГОСТ 19081-73.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	2 3

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3623.

7. Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

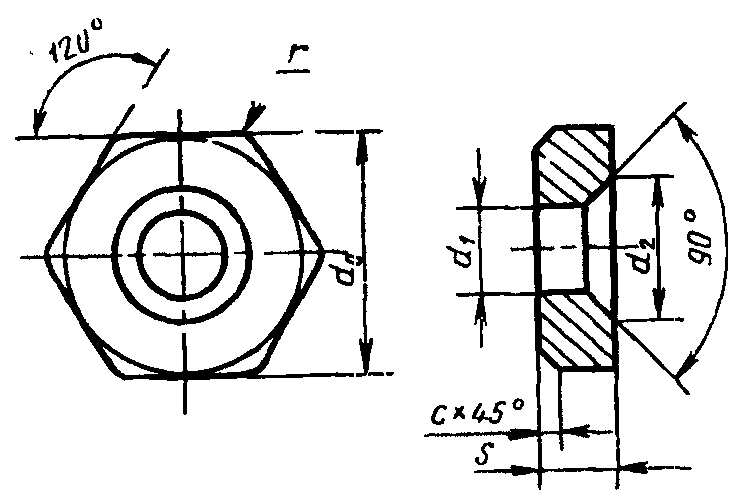

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение пластин			Длина режущей кромки l	d 0	s	r	d 1	d 2	с	Масса, г ~=
цифровое	буквенноцифровое	Применяемость
761-0904	OHN-0904		9,1	15,6	4,76	1,6	6,35	10,5	0,8	11,4
761-1104	OHN-1104		11,0	18,8		2,0	7,93	12,5		16,3
761-1106	OHN-1106				6,35					21,8
761-1204	OHN-1204		12,8	22,0	4,76	1,2				23,8

(Измененная редакция, Изм. № 1).

Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 4,76 мм, для режущей пластины длиной l = 9,1 мм:

2. Система обозначений пластин — по ГОСТ 19042-80.

3. Технические требования — по ГОСТ 19086-80.

---
