ГОСТ 19047-80. Пластины режущие сменные многогранные твердосплавные шестигранной формы с углом 80° и отверстием. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 19047-80Действующий акт

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2905)

(ред. от 01.12.1990)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 июня 1980 г. № 2905

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ШЕСТИГРАННОЙ ФОРМЫ С УГЛОМ 80° И ОТВЕРСТИЕМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon throw-away (indexable) carbide cutting inserts with 80° included angle and cylindrical holes. Design and dimensions

ГОСТ 19047-80

Группа В56

ОКП 19 6000

Дата введения
1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа, М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2905.

3. Срок проверки — 2000 г., периодичность проверки — 10 лет.

4. Взамен ГОСТ 19047-73.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	4 5

6. Ограничение срока действия снято Постановлением Госстандарта от 29.12.1990 № 3613.

7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

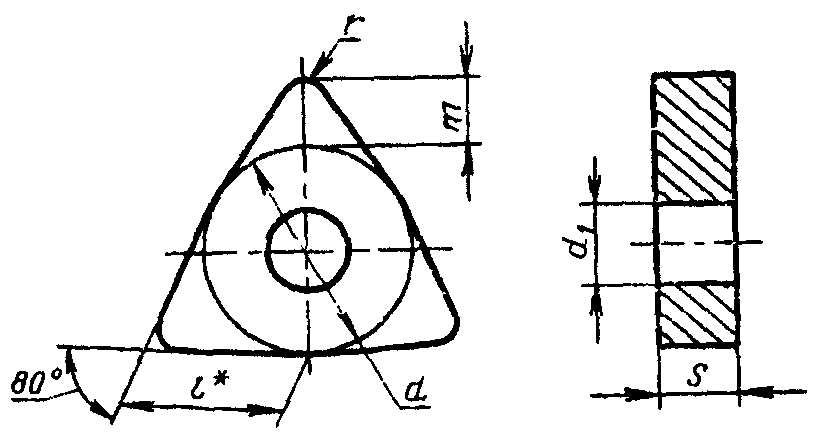

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Информационные данные

<*> Размер для справок.

мм

Обозначение пластин класса допуска U			l	d	d 1	s	r	m
цифровое	буквенноцифровое	Применяемость	l	d	d 1	s	r
02113-060304	WNUA-060304		6,5	9,525	3,81	3,18	0,4	2,424
02113-060308	WNUA-060308		6,5	9,525	3,81	3,18	0,8	2,202
02113-080404	WNUA-080404		8,7	12,700	5,16	4,76	0,4	3,306
02113-080408	WNUA-080408		8,7	12,700	5,16		0,8	3,084
02113-100408	WNUA-100408		10,8	15,875	6,35		0,8	3,966
02113-100412	WNUA-100412						1,2	3,743
02113-100608	WNUA-100608					6,35	0,8	3,966
02113-100612	WNUA-100612						1,2	3,743
02113-120612	WNUA-120612		12,8	19,050	7,93		1,2	4,625

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, длиной режущей кромки l = 6,5 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм:

196524 0361 060304

(Измененная редакция, Изм. № 1).

2. Ориентировочная масса пластин указана в Приложении 1.

3. Система обозначений пластин — по ГОСТ 19042-80.

4. Технические требования — по ГОСТ 19086-80.

5. Применяемые марки сплавов указаны в Приложении 2.

(Введен дополнительно, Изм. № 1).

Приложение 1

Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Цифровое обозначение	Ориентировочная масса пластин, г
пластин	из твердого сплава марок				из твердого сплава с покрытием
пластин	ВК6	ВК8	Т5К10	Т15К6	ВП1255	ВП3115	ВП3325
02113-060304	3,84	3,79	3,32	2,96	3,52	3,84	3,79
02113-060308	3,82	3,76	3,30	2,94	3,49	3,82	3,76
02113-080404	10,20	10,00	8,80	7,84	9,30	10,20	10,00
02113-080408	10,10	10,00	8,77	7,81	9,30	10,10	10,00
02113-100408	15,90	15,70	13,80	12,20	14,60	15,90	15,70
02113-100412	15,90	15,70	13,70	12,20	14,60	15,90	15,70
02113-100608	21,30	21,00	18,40	16,40	19,53	21,30	21,00
02113-100612	21,20	20,90	18,30	16,30	19,43	21,20	20,90
02113-120612	30,20	29,80	26,10	23,30	-	-	-

(Измененная редакция, Изм. № 1).

Приложение 2

Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластин	Основное применение	Применяется по специальному заказу	Дополнительное применение
02113-060304	№ 4, № 7	№ 3, № 5, № 9, № 10, № 11	-
	02113-060308	-	№ 3, № 4, № 5, № 7, № 9, № 10, № 11
02113-080404	№ 4, № 7	№ 3, № 5, № 9, № 10, № 11
02113-080408	№ 4, № 5, № 7	№ 3, № 9, № 10, № 11
02113-100412	№ 4	№ 3, № 5, № 9, № 10, № 11	№ 7
02113-100608	№ 4, № 5, № 7	№ 3, № 9, № 10, № 11	-
	02113-100612	№ 4, № 7	№ 3, № 5, № 9, № 10, № 11
02113-120612	№ 5, № 7	№ 3, № 4
02113-100408	№ 4, № 5, № 7	№ 3, № 9, № 10, № 11

№ 3 — ВК6; № 4 — ВК8; № 5 — ТК10; № 7 — Т15К6; № 9 — ВП3115; № 10 — ВП3325; № 11 — ВП1255.

(Введено дополнительно, Изм. № 1).
