ГОСТ 19048-80. Государственный стандарт Союза ССР. Пластины режущие сменные многогранные твердосплавные шестигранной формы с углом 80°, с отверстием и стружколомающими канавками. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 19048-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 19.06.1980 № 2906)

(ред. от 01.12.1990)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1982. Взамен ГОСТ 19048-73.

Утвержден и введен в действие Постановлением Госстандарта СССР от 19 июня 1980 г. № 2906

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ

ШЕСТИГРАННОЙ ФОРМЫ С УГЛОМ 80°, С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon throw-away (indexable) carbide cutting inserts with 80° included angle, with cylindrical holes and chip-breaking flutes. Design and dimensions

ГОСТ 19048-80

Группа В56

ОКП 19 6000

Дата введения в действие 1 января 1982 года

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2906.

3. Срок проверки — 2000 г. , периодичность проверки — 10 лет.

4. Взамен ГОСТ 19048-73.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80	4
ГОСТ 19086-80	5

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3614.

7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

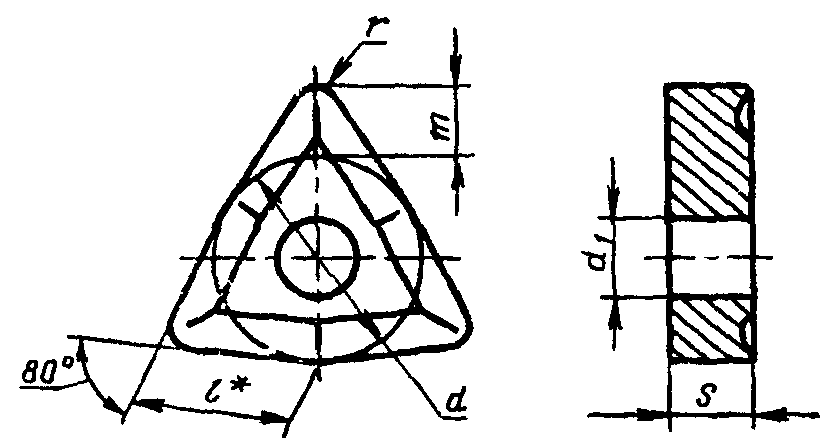

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размер для справок.

мм

Обозначение пластин класса допуска U			l	d	d₁	s	r	m
цифровое	буквенно-цифровое	Применяемость	l	d	d₁	s	r	m
02114-060304	WNUM-060304		6,5	9,525	3,81	3,18	0,4	2,424
02114-060308	WNUM-060308					3,18	0,8	2,202
02114-060404	WNUM-060404					4,76	0,4	2,424
02114-080404	WNUM-080404		8,7	12,700	5,16		0,4	3,306
02114-080408	WNUM-080408		8,7	12,700	5,16		0,8	3,084
02114-100408	WNUM-100408		10,8	15,875	6,35		0,8	3,966
02114-100412	WNUM-100412						1,2	3,743
02114-100608	WNUM-100608					6,35	0,8	3,966
02114-100612	WNUM-100612						1,2	3,743
02114-120612	WNUM-120612		12,8	19,050	7,93		1,2	4,625

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U длиной режущей кромки l = 6,5 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм:

196524. 0362 060304

(Измененная редакция, Изм. № 2).

2. Форма и размеры стружколомающих канавок указаны в Приложении 1.

3. Ориентировочная масса пластин указана в Приложении 2.

4. Система обозначений пластин — по ГОСТ 19042-80.

5. Технические требования — по ГОСТ 19086-80.

6. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно, Изм. № 2).

Приложение 1

Рекомендуемое

Форма и размеры стружечных канавок на передней поверхности пластин указаны на чертеже и в таблице.

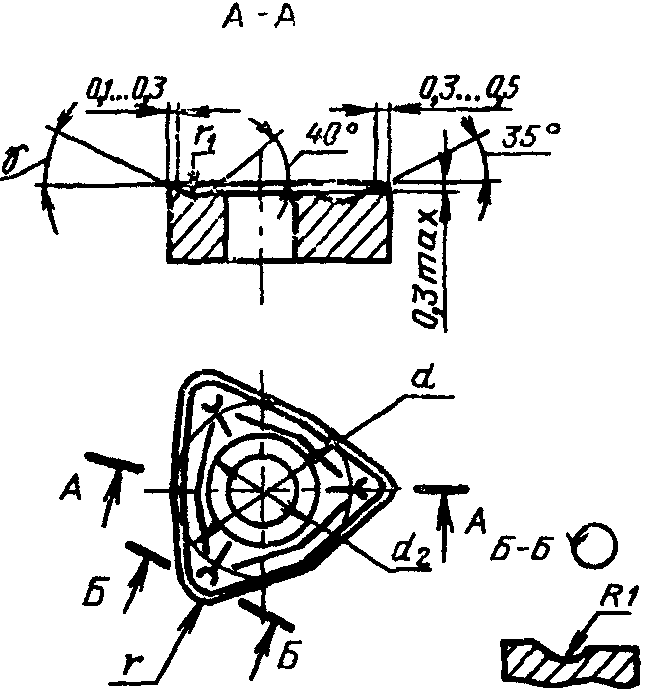

Форма 1 для диаметров d = 9,525 и 12,700 мм

Приложение 1

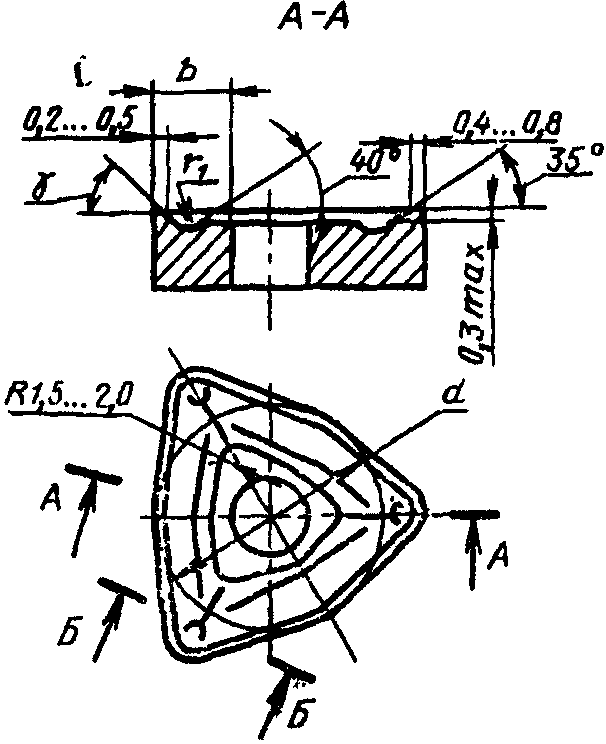

Форма 2 для диаметров d = 15,875 и 19,050 мм

Приложение 1

Размеры, мм

a	b	d2	r1	\gamma
9,525	-	6,5	1,0	25°
12,700	-	8,0	1,0	20°
15,875	3,2	-	1,6	20°
19,050	3,8	-	1,6	20°

(Измененная редакция, Изм. № 2).

Приложение 2
Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Цифровое обозначение пластин	Ориентировочная масса пластин, г
	из твердого сплава марок							из безвольфрамовых твердых сплавов	из твердого сплава с износостойким покрытием
	ВК6-ОМ	ВК10-ХОМ	BK6	ВК8	T5K10	Т14К8	Т15К6	KHT16, ТН20	ВП1255	ВП3115	ВП3325
02114-060304	3,72	3,62	3,72	3,67	3,22	2,92	2,87	1,45	3,41	3,72	3,67
02114-060308	3,71	3,60	3,71	3,66	3,20	2,90	2,85	1,44	3,40	3,71	3,66
02114-060404	5,71	5,58	5,71	5,64	4,94	4,48	4,40	2,23	5,24	5,71	5,64
02114-080404	9,84	9,60	9,84	9,71	8,50	7,70	7,57	3,83	9,03	9,84	9,71
02114-080408	9,81	9,50	9,81	9,68	8,49	7,69	7,56	3,83	9,01	9,81	9,68
02114-100408	15,10	14,75	15,10	14,90	13,10	11,90	11,70	5,88	13,85	15,10	14,90
02114-100412	15,10	14,75	15,10	14,90	13,00	11,80	11,60	5,88	13,85	15,10	14,90
02114-100608	20,50	20,00	20,50	20,20	17,70	16,00	15,80	7,97	18,79	20,50	20,20
02114-100612	20,40	19,99	20,40	20,10	17,60	16,00	15,70	7,93	18,69	20,40	20,10
02114-120612	28,80	28,51	28,80	28,40	24,90	22,60	22,20	11,20	26,41	28,80	28,40

(Измененная редакция, Изм. № 2).

Приложение 3
Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
02114-060304	№ 3, № 5, № 7	-	№ 4, № 6, № 8, № 9, № 10, № 11
02114-060308	№ 3, № 4, № 5, № 7, № 9, № 11	-	№ 6, № 8, № 10
02114-060404	№ 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11	№ 1, № 2	№ 8
02114-080404	№ 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11	№ 1, № 2	№ 8
02114-080408	№ 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11	№ 1, № 2, № 8	-
02114-100408	№ 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11	-	№ 1, № 2, № 8
02114-100412	№ 3, № 4, № 5, № 7, № 10	№ 6, № 11, № 9
02114-100608	№ 3, № 4, № 5, № 6, № 7, № 10, № 11	№ 9
02114-100612	№ 3, № 4, № 5, № 6, № 7, № 8, № 10	№ 9, № 11	№ 1, № 2
02114-120612	№ 4, № 5, № 6, № 7, № 9, № 10	№ 3, № 9, № 11	№ 1, № 2, № 8

№ 1 — ВК10-ХОМ; № 2 — BK6-OM; № 3 — BK6; № 4 — BK8; № 5 — T5K10; № 6 — T14K8; № 7 — T15K6; № 8 — KHT16, TH20; № 9 — ВП3115; № 10 — ВП3325; № 11 — ВП1255.

Приложение 3. (Введено дополнительно, Изм. № 2).
