ГОСТ 19059-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80°, с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2907)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2907
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°, С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ
Rhombic throw-away (indexable) carbide cutting inserts with 80° included angle, with cylindrical holes and chip-breaking flutes on one facy only. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 19.06.1980 № 2907.
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим отверстием. Размеры» в части пластин СNMM.
4. Срок проверки — 2000 г., периодичность проверки — 10 лет.
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 5 6 |
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3620.
8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 3).

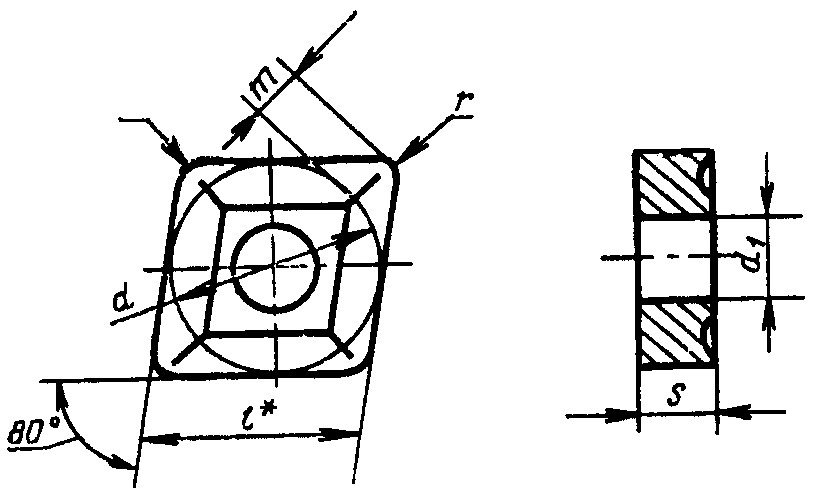

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин классов допусков | l | d | d 1 | s | r | m | |||||
| U | М | ||||||||||
| цифровое | буквенноцифровое | применяемость | цифровое | буквенноцифровое | применяемость | ||||||
| 05114-090304 | СNUM-090304 | 05124-090304 | СNMM-090304 | 9,7 | 9,525 | 3,81 | 3,18 | 0,4 | 2,425 | ||
| 05114-090308 | СNUM-090308 | 05124-090308 | СNMM-090308 | 0,8 | 2,205 | ||||||
| 05114-120404 | СNUM-120404 | 05124-120404 | СNMM-120404 | 12,9 | 12,700 | 5,16 | 4,76 | 0,4 | 3,307 | ||
| 05114-120408 | СNUM-120408 | 05124-120408 | СNMM-120408 | 0,8 | 3,088 | ||||||
| 05114-120412 | СNUM-120412 | 05124-120412 | СNMM-120412 | 1,2 | 2,867 | ||||||
| 05114-160412 | СNUM-160412 | 05124-160412 | СNMM-160412 | 16,1 | 15,875 | 6,35 | 1,2 | 3,748 | |||
| 05114-160416 | СNUM-160416 | 05124-160416 | СNMM-160416 | 1,6 | 3,528 | ||||||
| - | - | 05124-160608 | СNMM-160608 | 6,35 | 0,8 | 3,970 | |||||
| - | - | 05124-160612 | СNMM-160612 | 1,2 | 3,749 | ||||||
| 05114-190608 | СNUM-190608 | 05124-190608 | СNMM-190608 | 19,3 | 19,050 | 7,93 | 0,8 | 4,851 | |||
| 05114-190616 | СNUM-190616 | 05124-190616 | СNMM-190616 | 1,6 | 4,411 | ||||||
| 05114-190612 | СNUM-190612 | 05124-190612 | СNMM-190612 | 1,2 | 4,631 | ||||||
| 05114-190624 | СNUM-190624 | 05124-190624 | СNMM-190624 | 2,4 | 3,960 | ||||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, длиной режущей кромки l = 9,7 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм
(Измененная редакция, Изм. № 2, 3).
3. Форма и размеры стружколомающих канавок указаны в Приложении 1.
4. Ориентировочная масса пластин указана в Приложении 2.
5. Система обозначений пластин — по ГОСТ 19042-80.
6. Технические требования — по ГОСТ 19086-80.
7. Применяемые марки сплавов указаны в Приложении 3.
(Введен дополнительно, Изм. № 3).
Приложение 1
Рекомендуемое

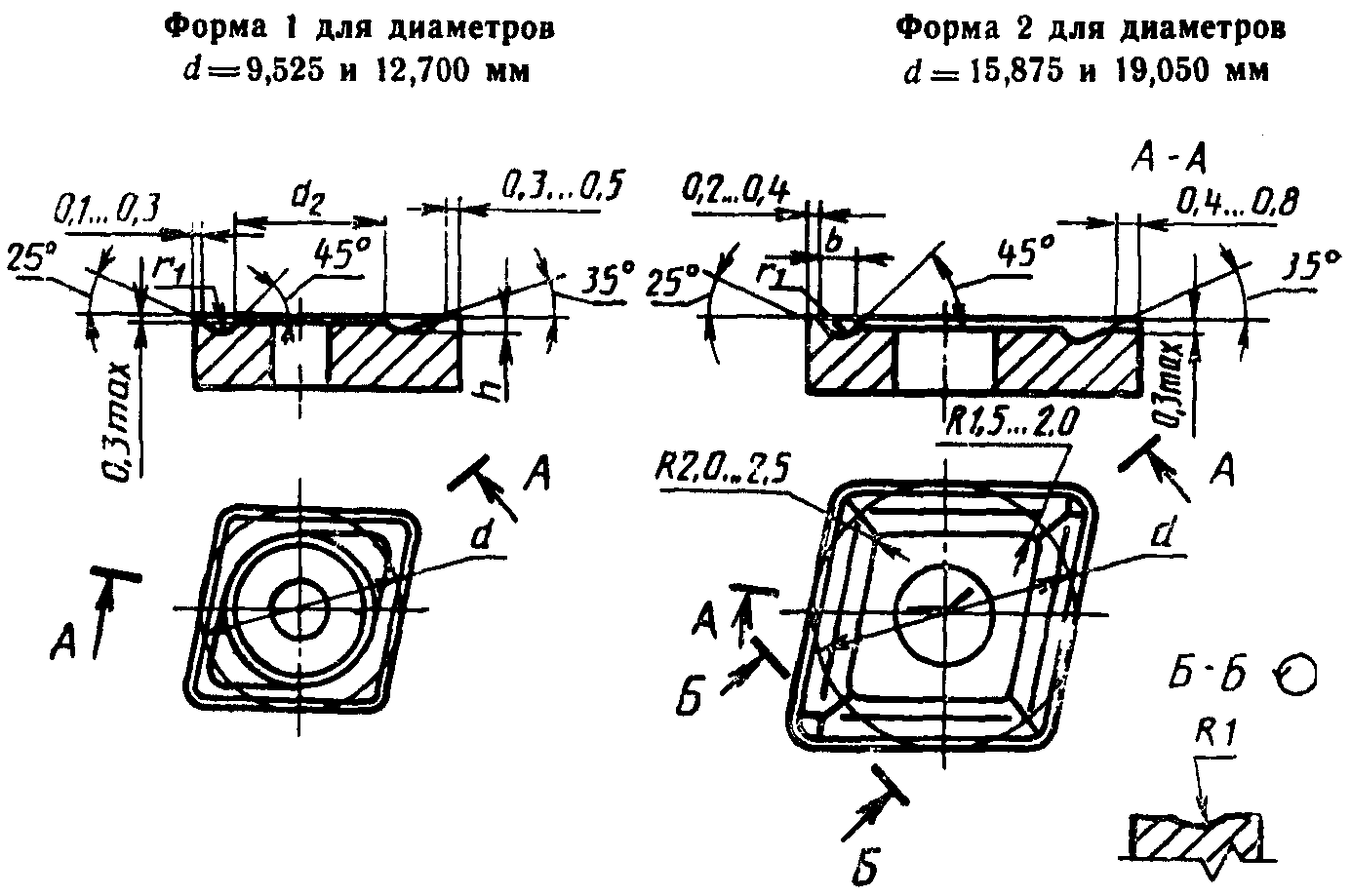

Форма и размеры стружколомающих канавок на передней поверхности пластин указаны на чертеже и в таблице.
| d | b | d 2 | r 1 | h |
| 9,525 | - | 5,5 | 1,0 | 0,4 |
| 12,700 | - | 8,0 | 0,6 | |
| 15,875 | 3,2 | - | 1,6 | - |
| 19,050 | 3,8 | - | - |
(Измененная редакция, Изм. № 3).
Справочное
| Цифровое обозначение | Ориентировочная касса пластин, г | ||||||||
| пластин | из твердого сплава марок | из безвольфрамовых твердых сплавов марок | из твердого сплава с покрытием | ||||||
| ВК6 | ВК8 | Т5К10 | Т14К8 | Т15К6 | КНТ16, ТН20 | ВП1255 | ВП3115 | ВП3325 | |
| 05114-090304 05124-090304 | 3,56 | 3,51 | 3,08 | 2,79 | 2,74 | 1,39 | 3,26 | 3,56 | 3,51 |
| 05114-090308 05124-090308 | 3,54 | 3,49 | 3,06 | 2,77 | 2,73 | 1,38 | 3,24 | 3,54 | 3,49 |
| 05114-120404 05124-120404 | 9,43 | 9,31 | 8,16 | 7,39 | 7,27 | 3,68 | 8,65 | 9,43 | 9,31 |
| 05114-120408 05124-120408 | 9,40 | 9,28 | 8,13 | 7,37 | 7,24 | 3,67 | 8,63 | 9,40 | 9,28 |
| 05114-120412 05124-120412 | 9,36 | 9,23 | 8,09 | 7,33 | 7,21 | 3,65 | 8,60 | 9,36 | 9,23 |
| 05114-150412 05124-160412 | 14,70 | 14,50 | 12,70 | 11,50 | 11,40 | 5,73 | 13,48 | 14,70 | 14,50 |
| 05114-160416 05124-160416 | 14,70 | 14,50 | 12,70 | 11,50 | 11,30 | 5,73 | 13,48 | 14,70 | 14,50 |
| 05114-190608 05124-190608 | 28,10 | 27,70 | 24,30 | 22,00 | 21,60 | - | 25,76 | 28,10 | 27,70 |
| 05114-190612 05124-190612 | 28,00 | 27,60 | 24,20 | 22,00 | 21,60 | - | 25,66 | 28,00 | 27,60 |
| 05114-190616 05124-190616 | 27,90 | 27,30 | 24,20 | 21,90 | 21,50 | - | 25,57 | 27,90 | 27,50 |
| 05114-190624 05124-190624 | 27,70 | 27,30 | 23,90 | 21,70 | 21,30 | - | 25,39 | 27,70 | 27,30 |
(Измененная редакция, Изм. № 2).
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
| Цифровое обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
| 05114-090304 | № 4 | № 9 | № 3, № 5, № 6, № 7, № 8, № 10, № 11 |
| 05124-090304 | - | - | № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
| 05114-090308 | № 4, № 7 | № 9 | № 3, № 5, № 6, № 8, № 10, № 11 |
| 05124-090308 | - | - | № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
| 05114-120404 | № 4, № 7 | № 9 | № 3, № 5, № 6, № 8, № 10, № 11 |
| 05124-120404 | № 7 | - | № 3, № 4, № 5, № 6, № 8, № 9, № 10, № 11 |
| 05114-120408 | № 4, № 5, № 7 | № 9, № 11 | № 3, № 6, № 8, № 10 |
| 05124-120408 | № 3, № 5, № 6, № 7 | № 9 | № 4, № 8, № 10, № 11 |
| 05114-120412 | № 4, № 5, № 7 | № 11 | № 3, № 6, № 8, № 9, № 10 |
| 05124-120412 | - | - | № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
| 05114-160412 | № 4, № 5, № 7 | № 9, № 11 | № 3, № 6, № 8 |
| 05124-160412 | № 3 | № 9 | № 4, № 5, № 6, № 7, № 8, № 10, № 11 |
| 05114-160416 | - | - | № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
| 05124-160608 | № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, | ||
| 05124-160612 | № 11 | ||
| 05114-190608 | № 7 | № 3, № 4, № 5, № 6, № 9, № 10, № 11 | |
| 05124-190608 | № 3, № 10 | - | № 4, № 5, № 6, № 7, № 9, № 10 |
| 05114-190612 | № 4, № 5, № 7 | № 10 | № 3, № 6, № 9, № 11 |
| 05124-190612 | № 3, № 7 | № 10 | № 4, № 6, № 5, № 3, № 11 |
| 05114-190616 | № 4, № 5, № 7 | № 10 | № 3, № 6, № 9, № 11 |
| 05124-190616 | № 7 | № 10 | № 3, № 5, № 4, № 6, № 11 |
| 05114-190624 | - | - | № 3, № 4, № 5, № 6, |
| 05124-190624 | № 7, № 9, № 10, № 11 | ||
| 05124-160416 | № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
№ 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — КНТ16, ТН20; № 9 — ВП3115; № 10 — ВП3325; № 11 — ВП3115.
Справочное
| d | Обозначение | Пластины со стружколомающими канавками на одной стороне | ||||
| радиус при вершине r эпсилон | ||||||
| 0,4 | 0,8 | 1,2 | 1,6 | 2,4 | ||
| 12,7 | СNMM 1204 | ++ | + | + | ++ | +++ |
| 15,875 | СNMM 1606 | +++ | + | + | ++ | +++ |
| 19,05 | СNMM 1906 | +++ | ++ | + | + | +++ |
| 25,4 | СNMM 2509 | +++ | +++ | +++ | +++ | ++ |
Примечание. + — пластины основного применения, стандартизованные.
++ — пластины ограниченного применения, нестандартизованные.
