ГОСТ 19053-80. Пластины режущие сменные многогранные твердосплавные квадратной формы с отверстием и фасками при вершине. Конструкция и размеры

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2906)

(ред. от 01.12.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ С ОТВЕРСТИЕМ И ФАСКАМИ ПРИ ВЕРШИНЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Square throw-away (indexable) carbide cutting inserts with cylindrical holes and secondary edges at citting points. Design and dimensions

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2906.

3. Срок проверки — 2000 г. , периодичность проверки — 10 лет.

4. Взамен ГОСТ 19053-73.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	3 4

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3614.

7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

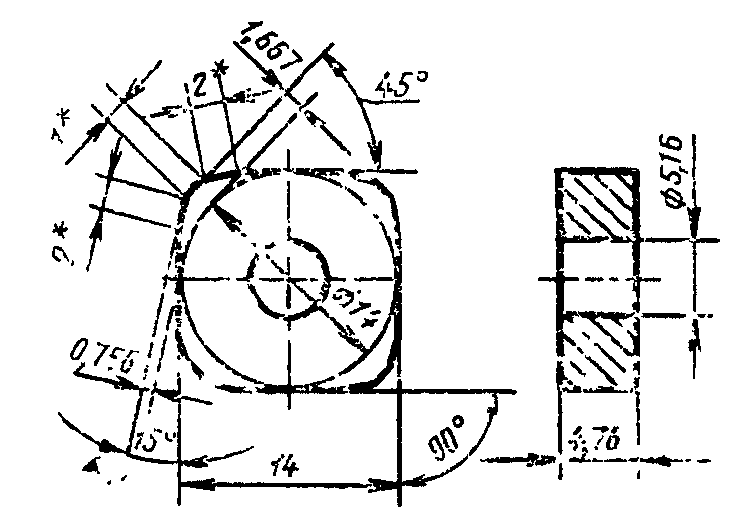

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже.

Обозначение пластин класса допуска Е:

цифровое: 03153 — 140400;

буквенно-цифровое: SNEA-140400.

Обозначение пластин класса допуска С:

цифровое: 03143 — 140400;

буквенно-цифровое: SNCA-140400.

---

<*> Размер для справок.

Условное обозначение при заказе пластины из твердого сплава марки ТТ20К9, класса допуска С:

2. Ориентировочная масса пластины указана в Приложении 1.

3. Система обозначений пластин — по ГОСТ 19042-80.

4. Технические требования — по ГОСТ 19086-80.

5. Применяемые марки сплавов указаны в Приложении 2.

(Введен дополнительно, Изм. № 2).

Приложение 1

Обозначение пластин	Ориентировочная масса пластин, г, из твердого сплава марок
	ВК6 ВК6-ОМ	ВК8	ТТ7К12 ТТ8К6 Т8К7	Т51К10	ТТ20К9	Т14К8	Т15К6
03143-140400 03153-140400	11,8	11,6	10,4	10,2	9,76	9,23	9,07

(Измененная редакция, Изм. № 2).

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
03143-140400	№ 2, № 3, № 14,	№ 4, № 16	№ 5, № 6, № 7
03153-140400	№ 13, № 15

№ 2 — ВК6-ОМ; № 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8, № 7- Т15К6; № 13 — ТТ7К12; № 14 — ТТ78К6; № 15 — Т8К7; № 16 — ТТ20К9.

(Введено дополнительно, Изм. № 2).

---
