Утвержден и введен в действие Постановлением Госстандарта СССР от 19 июня 1980 г. № 2907

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Square throw-away (indexable) carbide cutting inserts. Design and dimensions

ГОСТ 19049-80

Группа В56

ОКП 19 6000

Дата введения в действие 1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

РАЗРАБОТЧИКИ: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2907

3. В настоящий стандарт введен международный стандарт ИСО 883-85 «Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры» в части пластин SNUN, SNGN

4. Срок проверки — 2000 г., периодичность проверки — 10 лет

5. ВЗАМЕН ГОСТ 19049-73

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80	4
ГОСТ 19086-80	5

7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3615

8. Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91)

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

1. (Исключен, Изм. № 2).

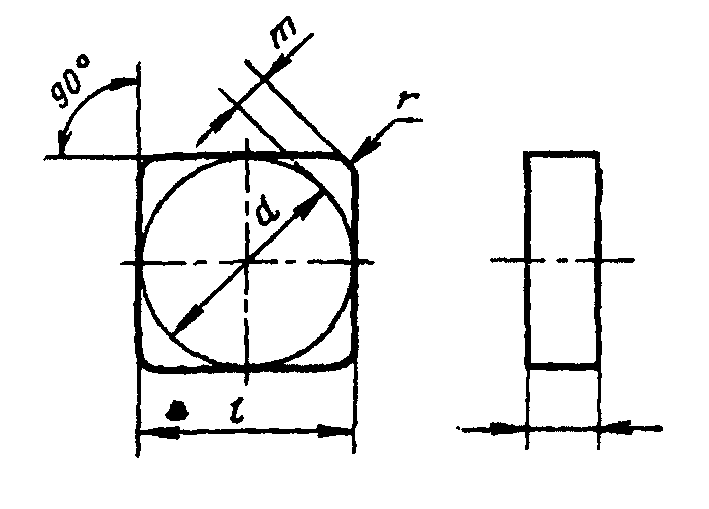

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Информационные данные

мм

Обозначение пластин классов допусков						l = d	s	r	m
U			G
цифровое	буквенно-цифровое	Применяемость <*>	цифровое	буквенно-цифровое	Применяемость <*>
03111-090304	SNUN-090304		03131-090304	SNGN-090304		9,525	3,18	0,4	1,808
03111-090308	SNUN-090308		03131-090308	SNGN-090308		9,525		0,8	1,644
-	-		03131-120300	SNGN-120300		12,700		0,2	2,546
03111-120304	SNUN-120304		03131-120304	SNGN-120304				0,4	2,465
03111-120308	SNUN-120308		03131-120308	SNGN-120308				0,8	2,301
03111-120312	SNUN-120312		03131-120312	SNGN-120312				1,2	2,137
03111-120316	SNUN-120316		03131-120316	SNGN-120316				1,6	1,972
03111-120408	SNUN-120408		03131-120408	SNGN-120408			4,76	0,8	2,301
03111-120412	SNUN-120412		03131-120412	SNGN-120412				1,2	2,137
03111-120424	SNUN-120424		-	-				2,4	1,644
03111-150408	SNUN-150408		03131-150408	SNGN-150408		15,875		0,8	2,959
03111-150412	SNUN-150412		03131-150412	SNGN-150412				1,2	2,795
03111-150416	SNUN-150416		03131-150416	SNGN-150416				1,6	2,630
03111-150424	SNUN-150424		-	-				2,4	1,644
-	-		03131-190400	SNGN-190400		19,050		0,2	3,861
03111-190412	SNUN-190412		03131-190412	SNGN-190412				1,2	3,452
03111-190416	SNUN-190416		03131-190416	SNGN-190416				1,6	3,288
03111-190424	SNUN-190424		-	-				2,4	2,951

<*> См. приложение 3.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6 класса допуска U длиной режущей кромки l = 9,5 мм, радиусом r = 0,4 мм:

196524 0363 090304

3. Ориентировочная масса пластин указана в приложении 1.

4. Система обозначений пластин — по ГОСТ 19042-80.

5. Технические требования — по ГОСТ 19086-80.

6. Применяемые марки сплавов указаны в приложении 2.

(Введен дополнительно, Изм. № 2).

Приложение 1
Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Цифровое обозначение пластин	Ориентировочная масса пластин, г
	из твердого сплава марок						из безвольфрамовых твердых сплавов	из твердого сплава с покрытием
	ВК6	ВК6-ОМ	ВК8	Т5К10	Т14К8	Т15К6	ТНТ16, ТН20	ВП1255	ВП3115	ВП3325
03111-090304 03131-090304	4,26	4,26	4,21	3,69	3,34	3,28	1,66	3,91	4,26	4,21
03111-090308 03131-090308	4,24	4,24	4,19	3,67	3,33	3,27	1,65	3,89	4,24	4,19
03131-120300	7,59	7,59	7,49	6,56	5,95	5,85	2,96	6,96	7,59	7,49
03131-120304 03111-120304	7,58	7,58	7,48	6,56	5,94	5,84	2,96	6,96	7,58	7,48
03111-120308 03131-120308	7,57	7,57	7,46	6,54	5,93	5,83	2,95	6,95	7,57	7,46
03111-120316 03131-120316	7,49	7,49	7,39	6,48	5,87	5,77	2,92	6,87	7,49	7,39
03111-120408 03131-120408	11,30	11,30	11,20	9,79	8,88	8,72	4,40	10,41	11,30	11,20
03111-120412 03131-120412	11,30	11,30	11,10	9,75	8,84	8,69	4,40	10,32	11,30	11,10
03111-120424 03131-120424	11,20	11,20	11,00	9,71	8,81	8,66	4,36	10,23	11,20	11,00
03111-150408 03131-150408	17,70	17,70	17,50	15,30	13,90	13,60	6,91	16,27	17,70	17,50
03111-150412 03131-150412	17,70	17,70	17,40	15,30	13,80	13,60	6,87	16,18	17,70	17,40
03111-150416 03131-150416	17,60	17,60	17,40	15,20	13,80	13,60	6,87	16,18	17,60	17,40
03111-150424 03131-150424	17,40	17,40	17,20	15,00	13,60	13,40	6,79	15,99	17,40	17,20
03131-190400	25,60	25,60	25,20	22,10	20,00	19,70	-	24,43	25,60	25,20
03111-190412 03131-190412	25,50	25,50	25,10	22,00	20,00	19,60	-	23,34	25,50	25,10
03111-190416 03131-190416	25,40	25,40	25,10	22,00	19,90	19,60	-	23,34	25,40	25,10
03111-190424	25,20	25,20	24,90	21,80	19,80	19,40	-	23,15	25,20	24,90
03111-120312 03131-120312	7,53	7,53	7,43	6,51	5,90	5,80	2,94	-	7,53	7,43

(Измененная редакция, Изм. № 2).

Приложение 2
Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
03111-090304	-	№ 2	№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03131-090304	-	-	№ 3, № 2, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03111-090308	№ 7	№ 2	№ 3, № 4, № 5, № 6, № 8, № 9, № 10, № 11
03131-090308	-	№ 2	№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03131-120300		-	№ 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03111-120304 03131-120304			№ 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03111-120308			№ 3, № 2, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03131-120308	№ 5	№ 2	№ 3, № 4, № 6, № 7, № 8, № 9, № 10, № 11
03111-120412	№ 3, № 4 № 5, № 7	№ 11, № 9	№ 2, № 6, № 8, № 10
03131-120412	№ 4, № 7	№ 3, № 2, № 11, № 9	№ 5, № 6, № 8, № 10
03111-120316	-	-	№ 3, № 2, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03131-120316	№ 5, № 7	-	№ 3, № 2, № 4, № 6, № 8, № 9, № 10, № 11
03111-120408	№ 5, № 7	№ 3, № 2, № 9, № 11	№ 4, № 6, № 8, № 10
03131-120408	-	-	№ 3, № 2, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03111-120312	-	-	№ 2, № 3, № 4, № 5, № 7, № 8, № 11, № 9, № 10
03131-120312	№ 7	№ 11	№ 2, № 3, № 4, № 6, № 8, № 9, № 10
03111-120424	№ 7	-	№ 2, № 3, № 4, № 5, № 6, № 8, № 9, № 11
03131-120424	-	№ 10	-
03111-150408 03131-150408	-	-	№ 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03131-150412	№ 6, № 7	-	№ 2, № 3, № 4, № 5, № 8, № 11, № 9, № 10
03111-150412	№ 5	№ 10, № 11	№ 2, № 3, № 4, № 6, № 7, № 8, № 9
03131-150416	№ 4, № 5	№ 11	№ 2, № 3, № 6, № 7, № 8, № 9, № 10
03111-150416	-	-	№ 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03111-150424 03131-150424			№ 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03131-190400			№ 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11
03111-190412	№ 5, № 6, № 10		№ 2, № 3, № 4, № 7, № 9, № 11
03131-190412	№ 4, № 6, № 7		№ 2, № 3, № 5, № 10, № 9, № 11
03111-190416	№ 5		№ 3, № 2, № 4, № 6, № 7, № 9, № 10, № 11
03131-190416	№ 3, № 4, № 5	№ 7	№ 2, № 6, № 9, № 10, № 11
03111-190424	№ 7	№ 11	№ 2, № 3, № 4, № 5, № 6, № 9, № 10

№ 2 — ВК6-ОМ; № 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — КНТ16, ТН20; № 9 — ВП3115; № 10 — ВП3325; № 11 — ВП1255

Приложение 3
Справочное

ПРИМЕНЕНИЕ ПЛАСТИН

d	Задний угол \alpha_{n}	Пластины классов допусков U, G
		Без стружколомаюших канавок (N)
		Обозначение	Радиус при вершине rb
		Обозначение	0,4	0,8	1,2	1,6
9,525	0°	SNUN 0903	+	+	+++	++
9,525		SNGN 0903	+++	+	+++	++
12,7		SNUN 1203	+++	+++	+++	++
		SNGN 1203	+++	+++	+++	++
		SNUN 1204	+++	+	+	+++
		SNGN 1204	+++	+	+	+++
15,875		SNUN 1504	++	+++	+	+
15,875		SNGN 1504	++	+++	+++	+++
19,05		SNUN 1904	++	+++	+	+
19,05		SNGN 1904	++	+++	+++	+++

Примечание. + — пластины основного применения, стандартизованные.

++ — пластины ограниченного применения, нестандартизованные.

+++ — пластины, не рекомендуемые для применения.

Приложения 2, 3. (Введены дополнительно, Изм. № 2).
