ГОСТ 24253-80. Пластины режущие сменные многогранные твердосплавные квадратной формы с задним углом 20°. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2914)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2914
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ С ЗАДНИМ УГЛОМ 20°
Square throw-away (indexable) carbide cutting inserts with 20° end-clearance angle. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2914.
3. Срок проверки — 2000 г.; периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 3 4 |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3630.
7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).

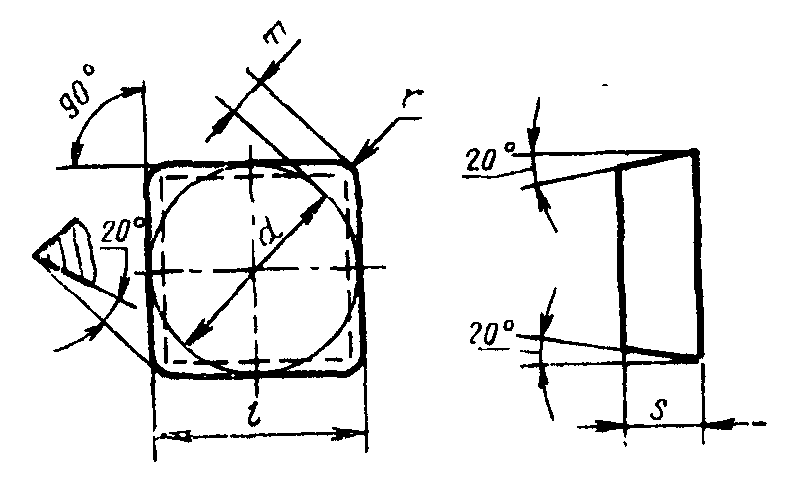

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин класса допуска G | l = d | s | r | m | |
| цифровое | буквенноцифровое | ||||
| 03431-090308 | SЕGN-090308 | 9,525 | 3,18 | 0,8 | 1,643 |
| 03431-120308 | SЕGN-120308 | 12,700 | 0,8 | 2,300 | |
Пример условного обозначения при заказе пластины из твердого сплава марки ВК8, длиной режущей кромки l = 9,5 мм, радиусом r = 0,8 мм:
2. Ориентировочная масса пластин указана в Приложении 1.
3. Система обозначений пластин — по ГОСТ 19042-80.
4. Технические требования — по ГОСТ 19086-80.
5. Применяемые марки сплавов указаны в Приложении 2.
(Введен дополнительно, Изм. № 2).
Приложение 1
Справочное
| Цифровое обозначение | Ориентировочная масса пластин, г | ||||
| пластин | из твердого сплава | из безвольфрамового твердого | |||
| ВК8 | Т5К10 | Т14К8 | Т15К6 | сплава марки ТН20 | |
| 03431-090308 | 3,26 | 2,85 | 2,59 | 2,54 | 1,29 |
| 03431-120308 | 6,19 | 5,43 | 4,92 | 4,83 | 2,44 |
(Измененная редакция, Изм. № 2).
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
| Цифровое обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
|---|---|---|---|
| 03431-090308 | № 4 | № 6 | № 5, № 7, № 8 |
| 03431-120308 | - | № 4, № 6 | № 5, № 7, № 8 |
№ 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — ТН20.
