ГОСТ 24256-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 55°, с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2915)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2915
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 55°, С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ
Rhombic throw-away (indexable) carbide cutting inserts with 55° included angle, with cylindrical holes and chip-breaking flutes on one face only. Design and dimensions
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2915.
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим отверстием. Размеры» в части пластин DNMM.
4. Срок проверки — 2000 г., периодичность проверки — 10 лет.
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 5 6 |
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3633.
8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91).
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 3).

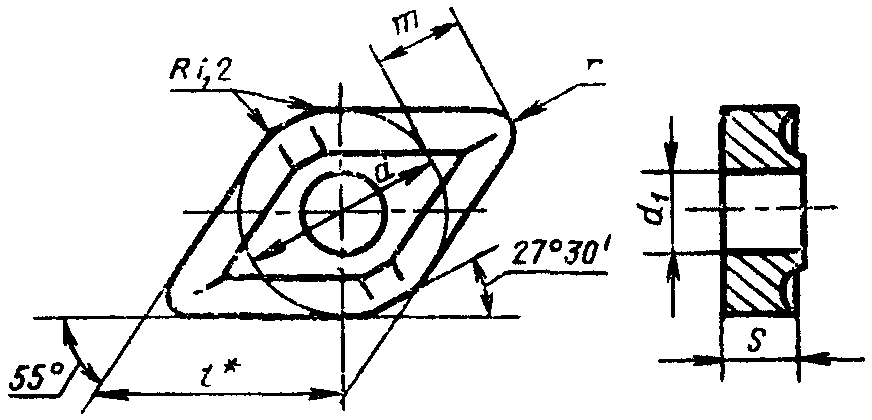

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин класса допуска М | l | d | d 1 | s | r | m | ||
| цифровое | буквенноцифровое | применяемость <*> | ||||||
| 13124-150408 | DNMM-150408 | 15,5 | 12,700 | 5,16 | 4,76 | 0,8 | 6,478 | |
| 13124-150412 | DNMM-150412 | 1,2 | 6,015 | |||||
| 13124-150608 | DNMM-150608 | 6,35 | 0,8 | 6,478 | ||||
| 13124-150612 | DNMM-150612 | 1,2 | 6,015 | |||||
| 13124-150616 | DNMM-150616 | 1,6 | 5,552 | |||||
| 13124-190608 | DNMM-190608 | 19,3 | 15,875 | 6,35 | 0,8 | 8,327 | ||
| 13124-190612 | DNMM-190612 | 1,2 | 7,835 | |||||
| 13124-190616 | DNMM-190616 | 1,6 | 7,402 | |||||
<*> См. Приложение 4.
Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, длиной режущей кромки l = 15,5 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:
(Измененная редакция, Изм. № 2).

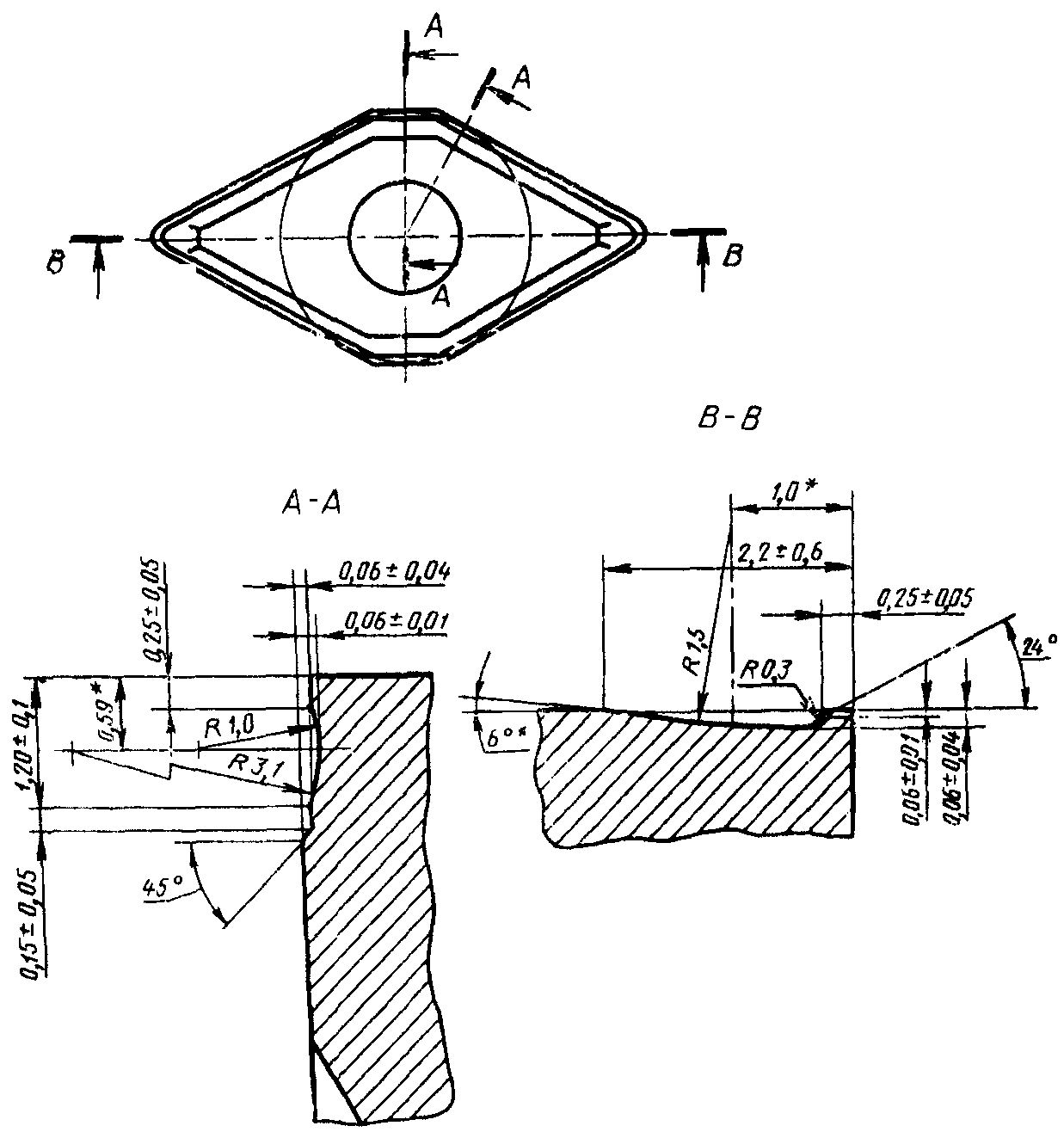

3. Форма и размеры стружколомающих канавок указаны в Приложении 1.
4. Ориентировочная масса пластин указана в Приложении 2.
5. Система обозначений пластин — по ГОСТ 19042-80.
6. Система обозначений пластин — по ГОСТ 19042-80.
7. Применяемые марки сплавов указаны в Приложении 3.
(Введен дополнительно, Изм. № 3).
НА ПЕРЕДНЕЙ ПОВЕРХНОСТИ ПЛАСТИН
| Цифровое обозначение | Ориентировочная масса пластин, г | |||
| пластин | из твердого сплава марок | из безвольфрамового твердого сплава марки | ||
| Т5К10 | Т14К8 | Т15К6 | ТН20 | |
| 13124-150408 | 8,00 | 7,33 | 7,20 | 3,64 |
| 13124-150412 | 7,93 | 7,19 | 7,07 | 3,58 |
| 13124-150608 | 10,80 | 9,80 | 9,60 | 4,86 |
| 13124-150612 | 10,60 | 9,60 | 9,41 | 4,76 |
| 13124-150616 | 10,60 | 9,30 | 9,16 | 4,61 |
| 13124-190608 | 17,00 | 15,40 | 15,10 | - |
| 13124-190612 | 16,80 | 15,20 | 14,90 | - |
| 13124-190616 | 16,50 | 14,90 | 14,70 | - |
(Измененная редакция, Изм. № 3).
| Цифровое обозначение пластин | Основное применение | Применение по специальному заказу |
| 13124-150408 | № 7 | № 5, № 6, № 8 |
| 13124-150412 | - | № 5, № 6, № 7, № 8 |
| 13124-150608 | № 5, № 7 | № 6, № 8 |
| 13124-150612 | № 7 | № 5, № 6, № 8 |
| 13124-150616 | - | № 5, № 6, № 7, № 8 |
| 13124-190608 | № 5, № 6, № 7 | |
| 13124-190612 | ||
| 13124-190616 |
№ 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — ТН20.
| d | Обозначение | Пластины со стружколомающими канавками на одной стороне | ||||
| радиус при вершине r эпсилон | ||||||
| 0,4 | 0,8 | 1,2 | 1,6 | 2,4 | ||
| 12,7 | DNMM 1504 | ++ | ++ | ++ | ++ | +++ |
| DNMM 1506 | ++ | + | + | + | +++ | |
| 15,875 | DNMM 1906 | +++ | ++ | ++ | ++ | ++ |
Примечание. + — пластины основного применения, стандартизованные.
++ — пластины ограниченного применения, нестандартизованные.
+++ — пластины, не рекомендуемые для применения.
Приложения 3, 4. (Введены дополнительно, Изм. № 3).
