ГОСТ 24249-80. Государственный стандарт Союза ССР. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80°, с отверстием и стружколомающими канавками на двух сторонах. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 24249-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 19.06.1980 № 2908)

(ред. от 01.12.1990)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Документ введен в действие с 01.01.1982.

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 июня 1980 г. № 2908

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°, С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ДВУХ СТОРОНАХ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Rhombic throw-away (indexable) carbide cutting inserts with 80° included angle, with cylindrical holes and chip-breaking flutes on both faces. Design and dimensions

ГОСТ 24249-80

Группа В56

ОКП 19 6000

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: А.И. Скрипник, канд. техн. наук, А.А. Залужный, О.С. Мальцев, канд. техн. наук, Н.А. Скапа, М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2908.

3. Срок проверки — 1990 г., периодичность проверки — 10 лет.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80	5
ГОСТ 19086-80	6

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3628.

7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 3).

1. (Исключен, Изм. № 2).

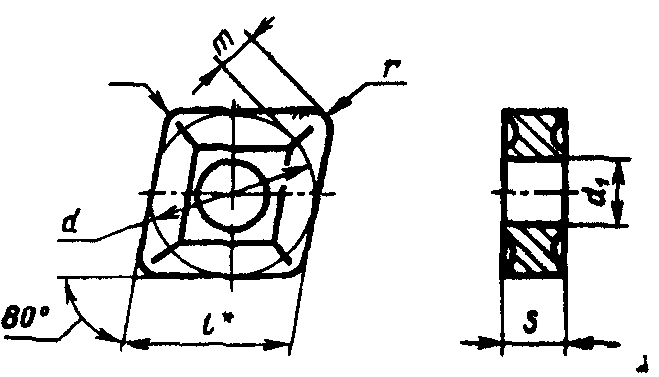

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Информационные данные

<*> Размеры для справок.

мм

Обозначение пластин класса допуска М			l	s	r	m	d	d1
цифровое	буквенно-цифровое	применяемость <*>	l	s	r	m	d	d1
05125-120404	С_NМG-120404		12,9	4,76	0,4	3,307	12,700	5,16
05125-120408	С_NМG-120408				0,8	3,088
05125-120412	СNМG-120412				1,2	2,867
05125-160608	СNМG-160608		16,1	6,35	0,8	3,970	15,875	6,35
05125-160612	СNМG-160612		16,1		1,2	3,749	15,875	6,35
05125-190608	СNМG-190608		19,3		0,8	4,652	19,050	7,93
05125-190612	СNМG-190612				1,2	4,631
05125-190616	СNМG-190616				1,6	4,411

<> См. Приложение 4.*

Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, класса допуска М, длиной режущей кромки l = 12,9 мм, радиусом r = 0,4 мм:

196613 2057 120404.

(Измененная редакция, Изм. № 2, 3).

3. Форма и размеры стружколомающих канавок указаны в рекомендуемом Приложении 1.

4. Ориентировочная масса пластин указана в Приложении 2.

5. Система обозначений пластин — по ГОСТ 19042-80.

6. Технические требования — по ГОСТ 19086-80.

7. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно, Изм. № 3).

Приложение 1

Рекомендуемое

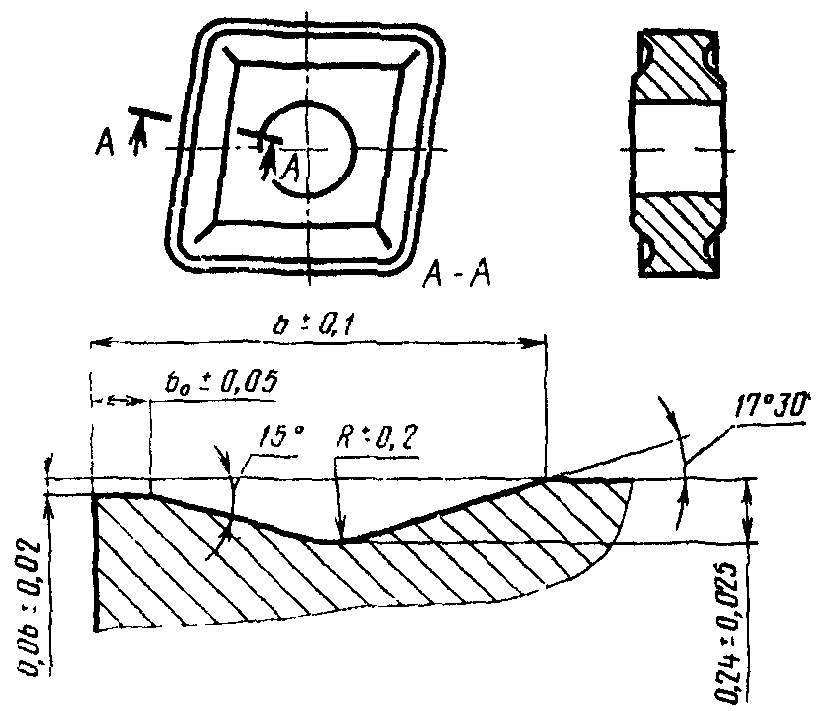

Форма и размеры стружколомающих канавок на передних поверхностях пластин указаны на чертеже и в таблице.

Приложение 1

Размеры, мм

Цифровое обозначение пластин	b0	b	R
05125-120404	0,2	1,95	1,2
05125-120408
05125-120412
05125-160608	0,3	2,05	1,2
05125-160612
05125-190608	0,4	2,25	1,7
05125-190612	0,4	2,25	1,7
05125-190616

(Измененная редакция, Изм. № 3).

Приложение 2

Справочное

Цифровое обозначение пластин	Ориентировочная масса пластин, г, из твердого сплава марок
Цифровое обозначение пластин	Т15К6	Т14К8	Т5К10	ВК6, ВК6-ОМ	ВП1255	ВК10-ХОМ
05125-120404	6,90	7,02	7,75	8,95	8,28	8,74
05125-120408	6,87	7,00	7,72	8,92	8,24	8,72
05125-120412	6,84	6,96	7,68	8,87	8,21	8,67
05125-160608	14,65	14,90	16,38	18,95	17,58	18,60
05125-160612	14,60	14,85	16,32	18,90	17,52	18,53
05125-190608	20,60	21,00	23,10	27,50	24,72	26,10
05125-190612	20,50	20,90	23,00	27,40	24,60	26,00
05125-190616	20,40	20,80	29,90	27,30	24,48	26,90

(Измененная редакция, Изм. № 3).

Приложение 3

Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
05125-120404	№ 1, № 3, № 2, № 7, № 11	-	№ 5, № 6
05125-120408	№ 1, № 2, № 7, № 11		№ 5, № 6
05125-120412
05125-160608	№ 1, № 11	№ 5	№ 2, № 3, № 6, № 7
05125-160612
05125-190608	№ 5, № 11	№ 1	№ 3, № 2, № 6, № 7
05125-190612	№ 5	№ 1, № 3, № 2, № 7	№ 6
05125-190616

№ 1 — ВК10-ХОМ; № 2 — ВК6-ОМ; № 3 — ВК6; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 11 — ВП1255.

Приложение 4
Справочное

ПРИМЕНЯЕМОСТЬ ПЛАСТИН

d	Обозначение	Пластины со стружколомающими канавками на двух сторонах
		радиус при вершине r_{\epsilon}
		0,4	0,8	1,2	1,6	2,4
12,7	СNМG 1204	+	+	+	++	+++
15,875	СNМG 1606	+++	+	+	++	+++
19,05	СNМG 1906	+++	+	+	+	++
25,4	СNМG 2509	+++	+++	+++	+++	++

Примечание. + — пластины основного применения, стандартизованные.

++ — пластины ограниченного применения, нестандартизованные.

+++ — пластины, не рекомендуемые для применения.

Приложения 3, 4. (Введены дополнительно, Изм. № 3).
