ГОСТ 19072-80. Пластины режущие сменные многогранные твердосплавные круглой формы с задним углом, отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2911)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2911
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КРУГЛОЙ ФОРМЫ С ЗАДНИМ УГЛОМ, ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ
Round throw-away (indexable) carbide cutting inserts with end-clearance angle, cylindrical holes and chip-breaking flutes on one face only. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2911.
3. Срок проверки — 2000 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 5 6 |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3621.
7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1987 г., декабре 1990 г. (ИУС 1-88, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).

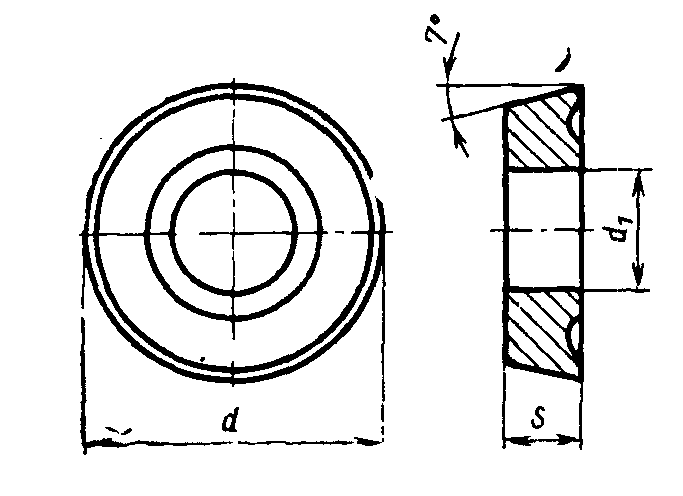

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин класса допуска М | d | s | d t | ||
| цифровое | буквенноцифровое | Применяемость | |||
| 12224-090300 | RCMM-090300 | 9,525 | 3,18 | 3,81 | |
| 12224-120300 | RCMM-120300 | 12,700 | 5,16 | ||
| 12224-150400 | RCMM-150400 | 15,875 | 4,76 | 6,35 | |
| 12224-190400 | RCMM-190400 | 19,050 | 7,93 | ||
| 12224-220600 | RCMM-220600 | 22,225 | 6,35 | ||
| 12224-250700 | RCMM-250700 | 25,400 | 7,93 | 9,12 | |
Пример условного обозначения при заказе пластин из твердого сплава марки ВК8 класса допуска М, диаметром d = 9,525 мм:
(Измененная редакция, Изм. № 1).
3. Форма и размеры стружколомающих канавок указаны в Приложении 1 ГОСТ 19071-80.
4. Ориентировочная масса пластин указана в Приложении 1.
5. Система обозначений пластин — по ГОСТ 19042-80.
6. Технические требования — по ГОСТ 19086-80.
7. Применяемые марки сплавов приведены в Приложении 2.
(Введен дополнительно, Изм. № 2).
| Обозначение пластин | Ориентировочная масса пластин, г, из твердого сплава марок | Ориентировочная масса пластин, г, из твердого сплава с покрытием марок | ||||||
| ВК6 | ВК8 | Т5К10 | Т14К8 | Т15К6 | ВП1255 | ВП3115 | ВП3325 | |
| 12224-090300 | 2,44 | 2,41 | 2,12 | 1,91 | 1,88 | 2,24 | 2,44 | 2,41 |
| 12224-120300 | 4,28 | 4,23 | 3,71 | 3,36 | 3,30 | 3,93 | 4,28 | 4,23 |
| 12224-150400 | 10,20 | 10,00 | 8,79 | 7,96 | 7,83 | 9,30 | 10,20 | 10,00 |
| 12224-190400 | 14,10 | 13,90 | 12,20 | 11,10 | 10,90 | 12,92 | 14,10 | 13,90 |
| 12224-220600 | 26,90 | 26,50 | 23,30 | 21,00 | 20,60 | 24,64 | 26,90 | 26,50 |
| 12224-250700 | 47,40 | 46,80 | 41,00 | 37,20 | 35,50 | 43,52 | 47,40 | 46,80 |
(Измененная редакция, Изм. № 2).
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
| Обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
|---|---|---|---|
| 12224-090300 | - | - | № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11 |
| 12224-120300 | - | № 3, № 9 | № 4, № 5, № 6, № 7, № 10, № 11 |
| 12224-150400 | № 4, № 5, № 6, № 7 | № 3, № 9, № 11 | № 10 |
| 12224-190400 | № 4 | № 10 | № 3, № 5, № 6, № 7, № 9, № 11 |
| 12224-220600 | - | № 7 | № 3, № 4, № 5, № 6, № 9, № 10, № 11 |
| 12224-250700 | № 5 | № 11 | № 3, № 4, № 6, № 7, № 9, № 10, № 11 |
№ 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 9 — ВП3115; № 10 — ВП3325; № 11- ВП1255.
(Введено дополнительно, Изм. № 2).
