ГОСТ 19085-80*. Стружколомы сменные многогранные твердосплавные квадратной формы. Конструкция и размеры

(введен Постановлением Госстандарта СССР от 19.06.1980 № 2905)

(ред. от 01.10.1984)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТРУЖКОЛОМЫ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Square throw-away (indexable) carbide chip breakers. Design and dimensions

Постановлением Государственного комитета СССР по стандартам от 19 июня 1980 г. № 2905 срок введения установлен с 01.01.1982.

Взамен ГОСТ 19085-73.

Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в октябре 1984 г. (ИУС № 2-85).

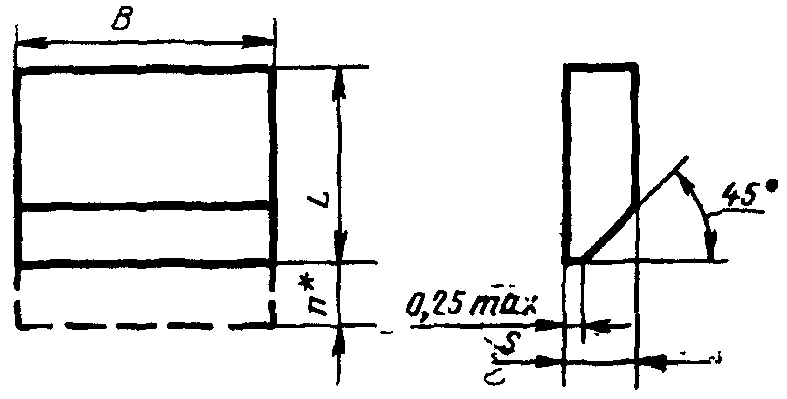

1. Конструкция и размеры стружколомов должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение стружколомов			Длина режущей кромки l	L +/- 0,1	В -0,5	s	n	Масса, г ~~
цифровое	буквенноцифровое	применяемость
91-0916	СS-0916		9,5	7,9	9,4	1,58	1,6	1,5
91-0920	СS-0920			7,4			2,0	1,43
91-0930	СS-0930			6,4			3,0	1,22
91-1216	СS-1216		12,7	11,1	12,6	2,38	1,6	4,4
91-1226	СS-1226			10,1			2,6	3,9
91-1240	СS-1240			8,7			4,0	3,3
91-1926	СS-1926		19,0	16,5	18,9		2,6	10,0
91-1936	СS-1936			15,5			3,6	9,4
91-1948	СS-1948			14,3			4,8	8,6
91-2548	СS-2548		25,4	20,6	25,3	3,97	4,8	27,7
91-1526	СS-1526		15,9	13,3	15,8	2,38	2,6	6,3
91-1540	СS-1540			11,9			4,0	5,6

Пример условного обозначения при заказе стружколомов из твердого сплава марки ВК8 с величиной порожка n = 1,6 мм, для режущей пластины длиной l = 9,5 мм:

196525 0422 0916.

(Измененная редакция, Изм. № 1).

2. Система обозначений стружколомов — по ГОСТ 19042-80.

---
