ГОСТ 19078-80. Пластины опорные сменные многогранные твердосплавные ромбической формы с углом 80°. Конструкция и размеры

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2912)

(ред. от 01.12.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°

КОНСТРУКЦИЯ И РАЗМЕРЫ

Rhombic throw-away (indexable) carbide shims with 80° included angle. Design and dimensions

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2912.

Срок проверки — 2000 г., периодичность проверки — 10 лет.

4. Взамен ГОСТ 19078-73.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	2 3

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3623.

7. Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

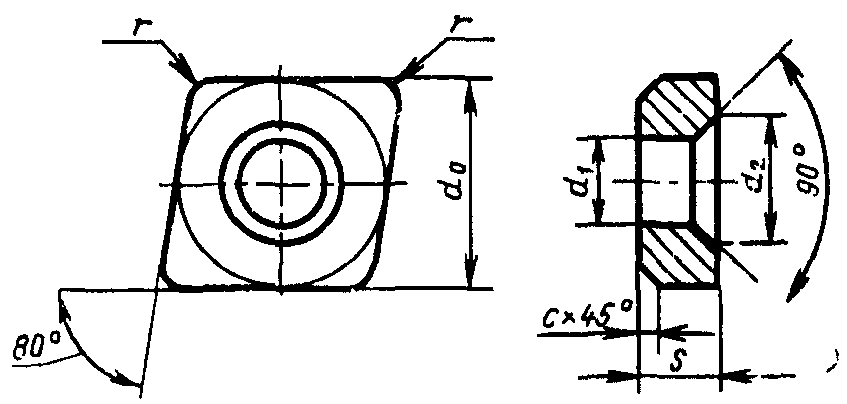

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение пластин			Длина режущей кромки l	d 0	s	r	d 1	d 2	с	Масса, г ~=
цифровое	буквенноцифровое	Применяемость
731-0803	OCN-0803		8,1	7,7	3,18	0,4	3,18	5,5	0,5	2,15
731-0903	OCN-0903		9,7	9,3			3,81	6,5		3,15
731-1203	OCN-1203		12,9	12,5		1,2	5,16	8,5	0,8	5,80
731-1204	OCN-1204				4,76					8,53
731-1604	OCN-1604		16,1	15,6		1,6	6,35	10,5		13,40
731-1904	OCN-1904		19,3	18,8			7,93	12,5		19,30

(Измененная редакция, Изм. № 1).

Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 3,18 мм, для режущей пластины длиной l = 8,1 мм:

196527 0432 0803

2. Система обозначения пластин — по ГОСТ 19042-80.

3. Технические требования — по ГОСТ 19086-80.

---
