ГОСТ 27301-87 (СТ СЭВ 5585-86). Пластины режущие сменные многогранные твердосплавные с радиусом при вершине с односторонним тороидальным отверстием. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 27301-87Действующий акт

(утв. Постановлением Госстандарта СССР от 27.04.1987 № 1429)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 27 апреля 1987 г. № 1429

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ С РАДИУСОМ ПРИ ВЕРШИНЕ С ОДНОСТОРОННИМ ТОРОИДАЛЬНЫМ ОТВЕРСТИЕМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Carbide indexable cutting inserts with rounded corner, with one-sided toroidal fixing hole. Design and dimensions

ГОСТ 27301-87

(СТ СЭВ 5585-86)

Группа В56

ОКП 19 6000

Дата введения
1 января 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Исполнители: Н.А. Кудря, канд. техн. наук, А.И. Скрипник, А.А. Залужный, О.С. Мальцев, канд. техн. наук, Н.А. Скапа, М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.04.1987 № 1429.

3. Срок проверки — 1997 г., периодичность проверки — 10 лет.

4. Стандарт полностью соответствует СТ СЭВ 5585-86.

5. Введен впервые.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	4 5

1. Конструкция и размеры пластин допуска класса М должны соответствовать указанным на черт. 1 - 9 и в табл. 1 - 9.

Информационные данные

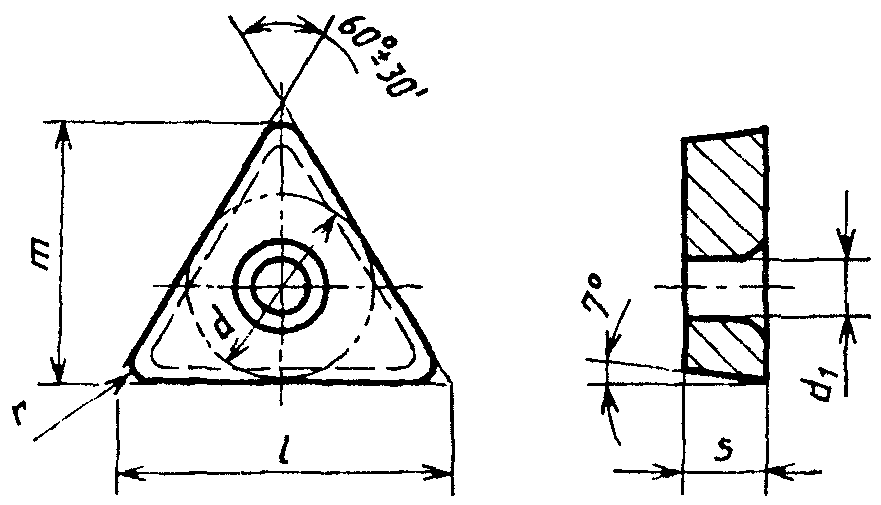

Черт. 1

Таблица 1

Размеры, мм

Обозначение пластин			l	s	r	m	d	d 1
цифровое	буквенноцифровое	применяемость	l	s	r	m	d	d 1
01228-090204	TCMW-090204		9,6	2,38	0,4	7,943	5,560	2,5
01228-110202	TCMW-110202		11,0		0,2	9,322	6,350	2,8
01228-110204	TCMW-110204		11,0		0,4	9,128	6,350
01228-130304	TCMW-130304		13,6	3,18	0,4	11,510	7,940	3,4
01228-130308	TCMW-130308		13,6	3,18	0,8	11,113	7,940
01228-16Т304	TCMW-16T304		16,5	3,97	0,4	13,891	9,525	4,4
01228-16Т308	TCMW-16T308				0,8	13,494
01228-16Т312	TCMW-16T312				1,2	13,097
01228-220404	TCMW-220404		22,0	4,76	0,4	18,653	12,700	5,5
01228-220408	TCMW-220408				0,8	18,256
01228-220412	TCMW-220412				1,2	17,859
01228-220416	TCMW-220416				1,6	17,463

Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 9,6 мм, радиусом r = 0,4 мм:

196511 0428 090204

Информационные данные

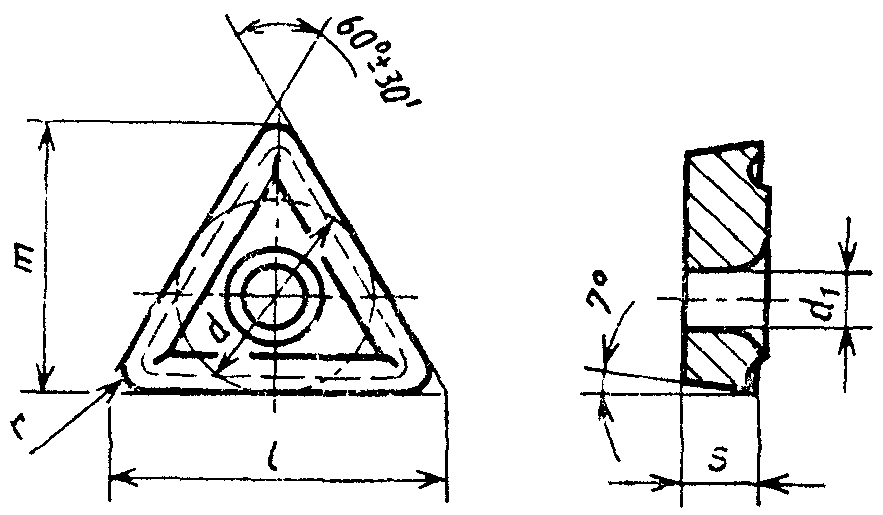

Черт. 2

Таблица 2

Размеры, мм

Обозначение пластин			l	s	r	m	d	d 1
цифровое	буквенноцифровое	применяемость	l	s	r	m	d	d 1
01229-090204	ТСМТ-090204		9,6	2,38	0,4	7,943	5,560	2,5
01229-110202	ТСМТ-110202		11,0		0,2	9,322	6,350	2,8
01229-110204	ТСМТ-110204		11,0		0,4	9,128	9,128
01229-130304	ТСМТ-130304		13,6	3,18	0,4	11,510	7,940	3,4
01229-130308	ТСМТ-130308		13,6	3,18	0,8	11,113	7,940
01229-16Т304	ТСМТ-16Т304		16,5	3,97	0,4	13,891	9,525	4,4
01229-16Т308	ТСМТ-16Т308				0,8	13,494
01229-16Т312	ТСМТ-16Т312				1,2	13,097
01229-220404	ТСМТ-220404		22,0	4,76	0,4	18,653	12,700	5,5
01229-220408	ТСМТ-220408				0,8	18,256
01229-220412	ТСМТ-220412				1,2	17,859
01229-220416	ТСМТ-220416				1,6	17,463

196511 0429 090204

Информационные данные

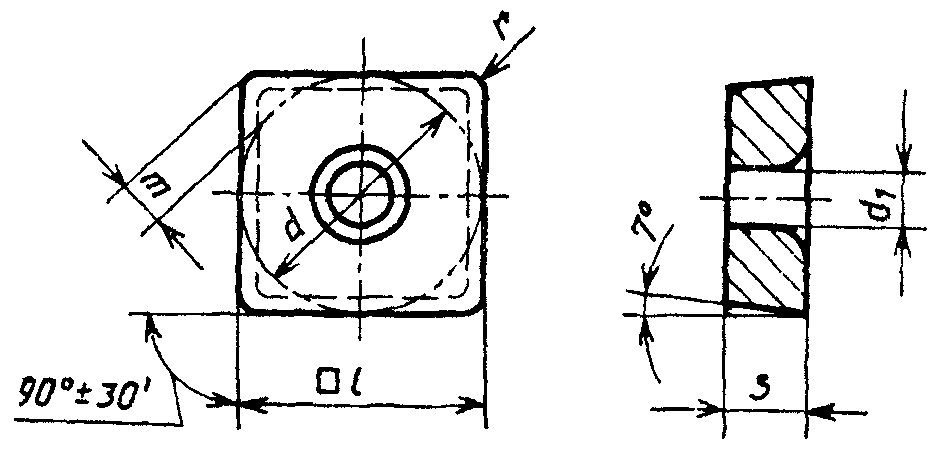

Черт. 3

Таблица 3

Размеры, мм

Обозначение пластин			l = d	d 1	s	r	m
цифровое	буквенноцифровое	применяемость	l = d	d 1	s	r
03228-09Т304	SCMW-09T304		9,525	4,4	3,97	0,4	1,808
03228-09Т308	SCMW-09T308		9,525	4,4	3,97	0,8	1,644
03228-120404	SCMW-120404		12,700	5,5	4,76	0,4	2,466
03228-120408	SCMW-120408					0,8	2,301
03228-120412	SCMW-120412					1,2	2,137
03228-150512	SCMW-150512		15,875		5,56	1,2	2,795
03228-150516	SCMW-150516		15,875		5,56	1,6	2,630
03228-190612	SCMW-190612		19,050	6,5	6,35	1,2	3,452
03228-190616	SCMW-190616					1,6	3,288
03228-190624	SCMW-190624					2,4	2,959

Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 9,525 мм, радиусом r = 0,4 мм:

196511 0430 09Т304

Информационные данные

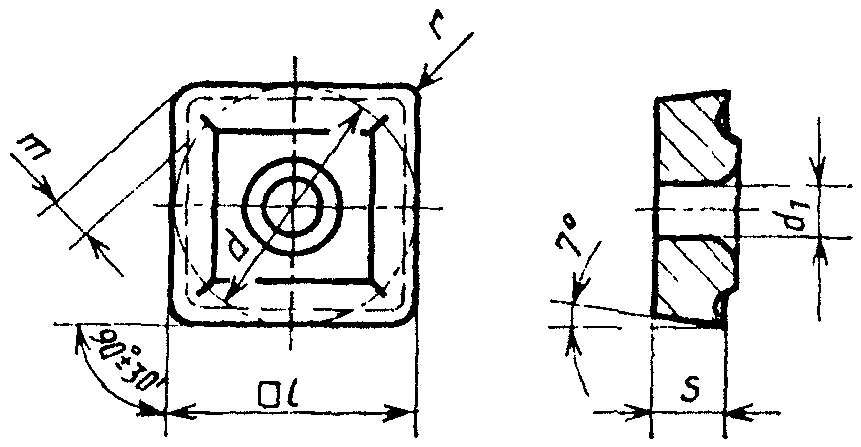

Черт. 4

Таблица 4

Размеры, мм

Обозначение пластин			l = d	d 1	s	r	m
цифровое	буквенноцифровое	применяемость	l = d	d 1	s	r
03229-09Т304	SCMT-09T304		9,525	4,4	3,97	0,4	1,808
03229-09Т308	SCMT-09T308		9,525	4,4	3,97	0,8	1,644
03229-120404	SCMT-120404		12,700	5,5	4,76	0,4	2,466
03229-120408	SCMT-120408					0,8	2,301
03229-120412	SCMT-120412					1,2	2,137
03229-150512	SCMT-150512		15,875		5,56	1,2	2,795
03229-150516	SCMT-150516		15,875		5,56	1,6	2,630
03229-190612	SCMT-190612		19,050	6,5	6,35	1,2	3,452
03229-190616	SCMT-190616					1,6	3,288
03229-190624	SCMT-190624					2,4	2,959

196511 0431 09Т304

Информационные данные

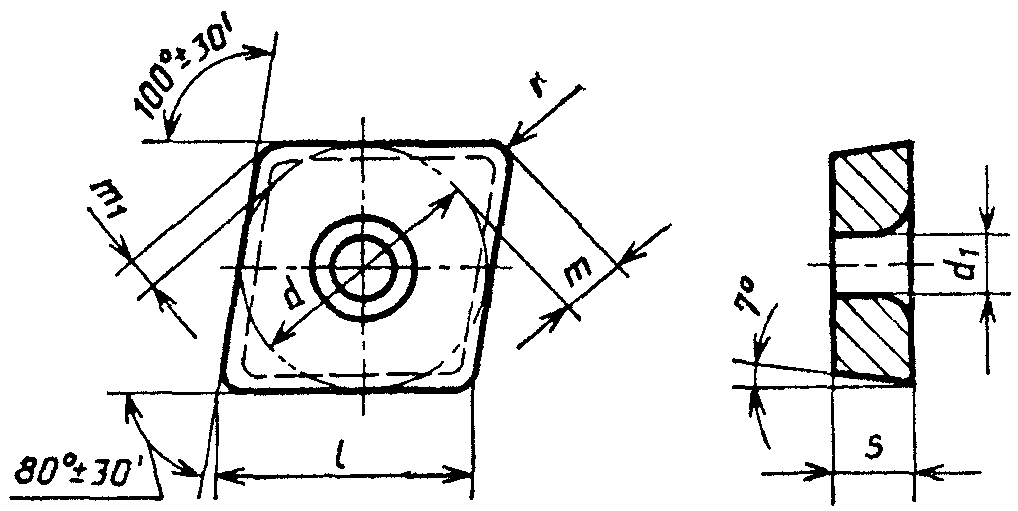

Черт. 5

Таблица 5

Размеры, мм

Обозначение пластин			l	s	r	d	d 1	m	m 1
цифровое	буквенноцифровое	применяемость	l	s	r	d	d 1	m	m 1
05228-060202	CCMW-060202		6,4	2,38	0,2	6,350	2,8	1,652	0,908
05228-060204	CCMW-060204		6,4	2,38	0,4	6,350	2,8	1,544	0,848
05228-080304	CCMW-080304		8,1	3,18	0,4	7,940	3,4	1,986	1,091
05228-080308	CCMW-080308		8,1	3,18	0,8	7,940	3,4	1,765	0,970
05228-09Т304	CCMW-09T304		9,7	3,97	0,4	9,525	4,4	2,426	1,333
05228-09Т308	CCMW-09T308		9,7	3,97	0,8	9,525	4,4	2,206	1,212
05228-120404	CCMW-120404		12,9	4,76	0,4	12,700	5,5	3,308	1,818
05228-120408	CCMW-120408				0,8			3,088	1,697
05228-120412	CCMW-120412				1,2			2,867	1,576
05228-160512	CCMW-160512		16,1	5,56	1,2	15,875		3,749	2,061
05228-160516	CCMW-160516		16,1	5,56	1,6	15,875		3,529	1,939
05228-190612	CCMW-190612		19,3	6,35	1,2	19,050	6,5	4,632	2,545
05228-190616	CCMW-190616				1,6			4,411	2,424
05228-190624	CCMW-190624				2,4			3,970	2,182

Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 6,4 мм, радиусом r = 0,2 мм:

196511 0432 060202

Информационные данные

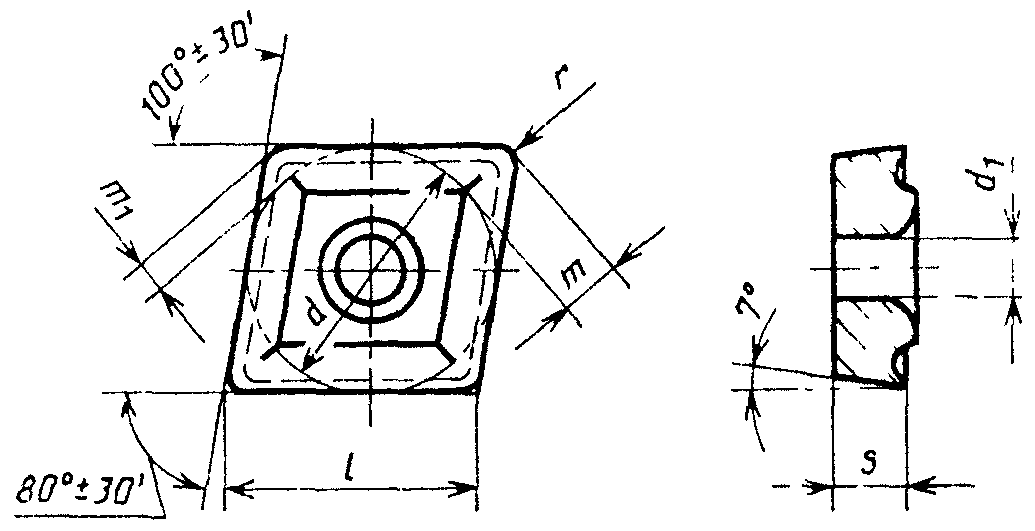

Черт. 6

Таблица 6

Размеры, мм

Обозначение пластин			l	s	r	d	d 1	m	m 1
цифровое	буквенноцифровое	применяемость	l	s	r	d	d 1	m	m 1
05229-060202	ССМТ-060202		6,4	2,38	0,2	6,350	2,8	1,652	0,908
05229-060204	ССМТ-060204		6,4	2,38	0,4	6,350	2,8	1,544	0,848
05229-080304	ССМТ-080304		8,1	3,18	0,4	7,940	3,4	1,986	1,091
05229-080308	ССМТ-080308		8,1	3,18	0,8	7,940	3,4	1,765	0,970
05229-09Т304	ССМТ-09Т304		9,7	3,97	0,4	9,525	4,4	2,426	1,333
05229-09Т308	ССМТ-09Т308		9,7	3,97	0,8	9,525	4,4	2,206	1,212
05229-120404	ССМТ-120404		12,9	4,76	0,4	12,700	5,5	3,308	1,818
05229-120408	ССМТ-120408				0,8			3,088	1,697
05229-120412	ССМТ-120412				1,2			2,867	1,576
05229-160512	ССМТ-160512		16,1	5,56	1,2	15,875		3,749	2,061
05229-160516	ССМТ-160516		16,1	5,56	1,6	15,875		3,529	1,939
05229-190612	ССМТ-190612		19,3	6,35	1,2	19,050	6,5	4,632	2,545
05229-190616	ССМТ-190616				1,6			4,411	2,424
05229-190624	ССМТ-190624				2,4			3,970	2,182

196511 0433 060202

Информационные данные

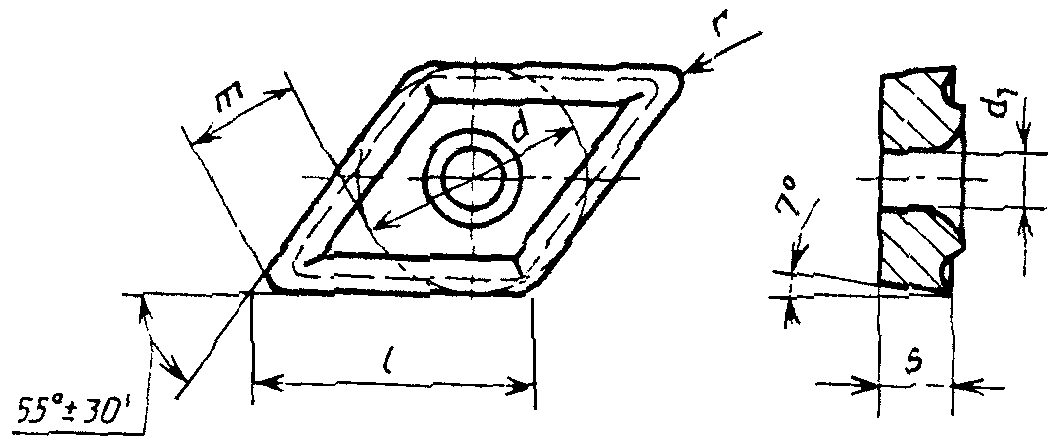

Черт. 7

Таблица 7

Размеры, мм

Обозначение пластин			l	s	r	d	d 1	m
цифровое	буквенноцифровое	применяемость	l	s	r	d	d 1
13228-070202	DCMW-070202		7,75	2,38	0,2	6,350	2,8	3,464
13228-070204	DCMW-070204		7,75	2,38	0,4	6,350	2,8	3,238
13228-11Т304	DCMW-11T304		11,60	3,97	0,4	9,525	4,4	5,089
13228-11Т308	DCMW-11T308				0,8			4,626
13228-11Т312	DCMW-11T312				1,2			4,164
13228-150404	DCMW-150404		15,50	4,76	0,4	12,700	5,5	6,939
13228-150408	DCMW-150408				0,8			6,477
13228-150412	DCMW-150412				1,2			6,014
13228-150416	DCMW-150416				1,6			5,552

Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 7,75 мм, радиусом r = 0,2 мм:

196511 0434 070202

Информационные данные

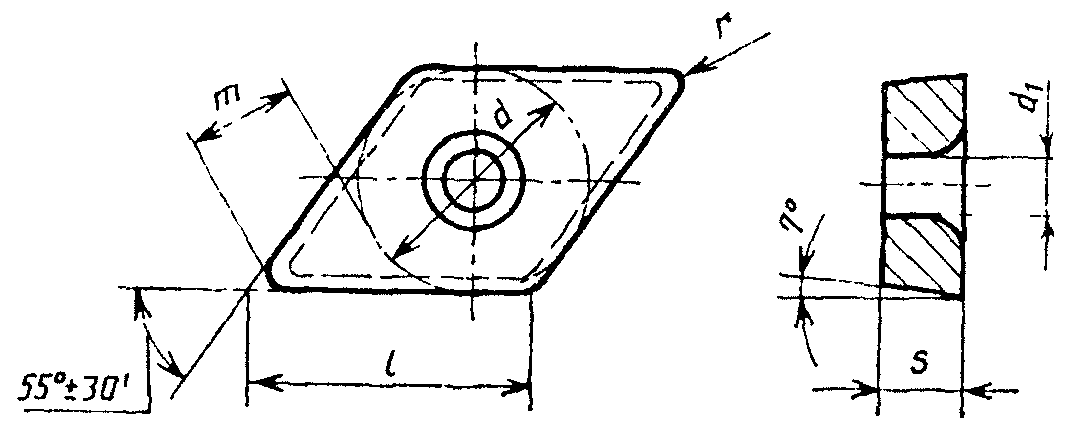

Черт. 8

Таблица 8

Размеры, мм

Обозначение пластин			l	s	r	d	d 1	m
цифровое	буквенноцифровое	применяемость	l	s	r	d	d 1
13229-070202	DCMT-070202		7,75	2,38	0,2	6,350	2,8	3,464
13229-070204	DCMT-070204		7,75	2,38	0,4	6,350	2,8	3,238
13229-11Т304	DCMT-11T304		11,60	3,97	0,4	9,525	4,4	5,089
13229-11Т308	DCMT-11T308				0,8			4,626
13229-11Т312	DCMT-11T312				1,2			4,164
13229-150404	DCMT-150404		15,50	4,76	0,4	12,700	5,5	6,939
13229-150408	DCMT-150408				0,8			6,477
13229-150412	DCMT-150412				1,2			6,014
13229-150416	DCMT-150416				1,6			5,552

196511 0435 070202

Информационные данные

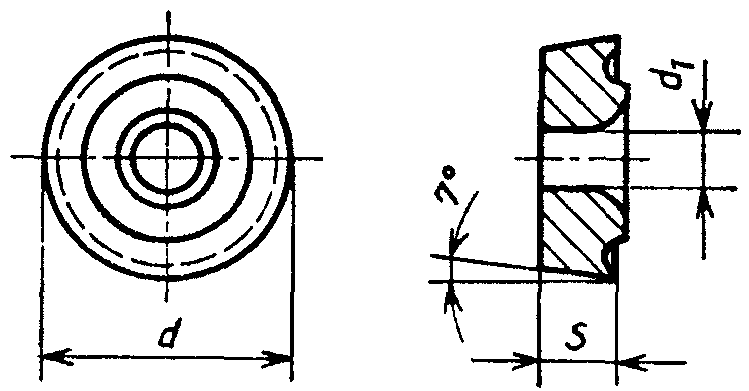

Черт. 9

Таблица 9

Размеры, мм

Обозначение пластин			d	s	d 1
цифровое	буквенноцифровое	применяемость	d	s	d 1
12229-0602М0	RCMT-0602M0		6	2,38	2,8
12229-0803М0	RCMT-0803M0		8	3,18	3,4
12229-10Т3М0	RCMT-10T3M0		10	3,97	4,4
I2229-1204M0	RCMT-1204M0		12	4,76
12229-1605М0	RCMT-1605M0		16	5,56	5,5
12229-2006М0	RCMT-2006M0		20	6,35	6,5
12229-2507М0	RCMT-2507M0		25	7,94	8,6
12229-3209М0	RCMT-3209M0		32	9,52

Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки d = 6 мм:

196511 0436 0602М0

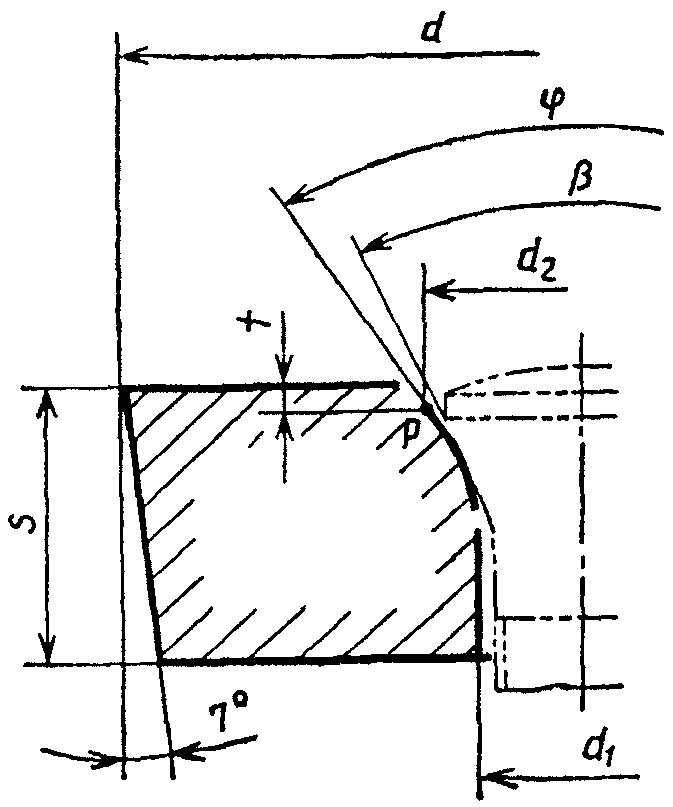

2. Форма и размеры крепежного отверстия должны соответствовать указанным в черт. 10 и табл. 10.

Информационные данные

Черт. 10

Таблица 10

мм

d		d 1		d 2		Крепежный винт
формы пластин		номин.	пред. откл.	номин.	пред. откл.
Т, S, С, D	R
5,560	-	2,5	+/- 0,07	3,30	+/- 0,09	М2,2
6,350	6	2,8		3,75		М2,5
7,940	8	3,4	+/- 0,09	4,50		М3,0
9,525	10; 12	4,4		6,0		М4,0
12,700	-	5,5		7,5	+/- 0,11	М5,0
15,875	16
19,050	20	6,5	+/- 0,11	9,0		М6,0
25,400	25	8,6		12,0	+/- 0,135	М8,0
-	32

2.1. Форма тороидального участка крепежного отверстия между диаметром d_{2} (точкой Р) и диаметром d_{1} не регламентируется, но должна обеспечивать:

возможность крепления пластин винтами с конусной головкой с углом \beta от 40° до 60°;
угол теоретического конуса в точке Р — \varphi \geq 65°;
минимальный зазор между контактными линиями при креплении пластин винтами с конусной головкой как 40°, так и 60°.

2.2. Форма предохранительного участка крепежного отверстия выше точки Р не регламентируется.

2.3. Положение точки Р определяется диаметром d_{2} и размером t, обусловленным соотношением: 0,05d_{1} \leq t \leq 0,3d_{1} .

3. Ориентировочная масса пластин указана в справочном Приложении.

4. Система обозначений пластин — по ГОСТ 19042-80.

5. Технические требования — по ГОСТ 19086-80.

Приложение
Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
(табл. 11 - 18)

Таблица 11

Цифровое обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Цифровое обозначение пластин	ВК60М	ВК6	ВК10-ОМ	ВП3115
01228-090204	1,06	-	-	1,06
01228-110202	1,41	-	-	1,40
01228-110204	1,41	-	-	1,40
01228-130304	2,97	-	-	2,96
01228-130308	2,94	2,93	-	2,93
01228-16Т304	5,15	5,13	-	5,13
01228-16Т308	9,27	9,23	-	9,23
01228-16Т312	5,04	5,02	4,90	5,02
01228-220404	11,35	11,31	11,04	11,31
01228-220408	-	11,27	11,00	11,27
01228-220412	-	11,19	10,93	-
01228-220416	-	11,07	10,80	-

Таблица 12

Цифровое обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Цифровое обозначение пластин	ВК60М	ВК6	Т5К10	Т15К6	T30K4	ВП1256
01229-090204	1,02	-	-	0,78	0,66	0,93
01229-110202	1,36	-	-	1,04	0,88	1,24
01229-110204	1,35	-	-	1,03	0,88	1,24
01229-130304	2,85	-	-	2,18	1,85	2,61
01229-130308	2,83	-	-	2,16	-	2,59
01229-16Т304	4,94	-	-	3,78	3,21	4,53
01229-16Т308	8,89	-	-	6,80	-	8,15
01229-16Т312	4,84	-	-	3,70	-	4,43
01229-220404	10,90	-	-	8,33	-	9,98
01229-220408	-	10,82	-	8,30	-	9,95
01229-220412	-	10,74	9,26	8,24	-	9,88
01229-220416	-	10,62	9,15	8,15	-	9,76

Таблица 13

Цифровое обозначение пластин	Ориентировочная масса сплава пластин в г из твердого сплава марок
Цифровое обозначение пластин	ВК60М	ВК6	ВК10-ОМ	ВП3115
03228-09Т304	3,71	-	-	3,70
03228-09Т308	3,70	-	-	3,68
03228-120404	8,25	-	-	8,22
03228-120408	8,23	8,20	8,00	8,20
03228-120412	8,20	8,17	7,98	8,17
03228-150512	-	16,54	16,15	16,54
03228-150516	-	16,48	16,09	16,48
03228-190612	-	27,47	26,82	27,47
03228-190616	-	27,41	26,76	27,41
03228-190624	-	27,20	26,56	27,20

Таблица 14

Цифровое обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Цифровое обозначение пластин	ВК60М	ВК6	ВК10-ОМ	Т5К10	Т15К6	Т30К4	ВП1255
03229-09Т304	3,56	-	-	-	2,72	2,32	3,26
03229-09Т308	3,55	-	-	-	2,71	2,30	3,25
03229-120404	7,90	-	-	-	6,05	5,15	7,25
03229-120408	7,90	-	-	-	6,04	5,13	7,23
03229-120412	-	-	7,66	6,76	6,02	-	7,21
03229-150512	-	15,88	15,50	13,68	12,18	-	14,59
03229-150516	-	15,82	15,45	13,63	12,14	-	14,54
03229-190612	-	26,37	25,75	22,72	20,22	-	24,23
03229-190616	-	26,31	25,69	22,67	20,18	-	-
03229-190624	-	26,11	25,50	22,49	20,02	-	-

Таблица 15

Цифровое обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Цифровое обозначение пластин	ВК60М	ВК6	ВК10-ОМ	ВП3115	Т5К10	Т15К6	ВП1255
05228-060202	1,03	-	-	1,02	-	0,78	0,94
05228-060204	1,03	-	-	1,02	-	0,78	0,94
05228-080304	2,17	-	-	2,16	-	1,65	1,98
05228-080306	2,15	-	-	2,15	-	1,65	1,97
05228-09Т304	3,71	-	-	3,70	-	2,84	3,40
05228-09Т308	3,70	-	-	3,68	-	2,82	3,38
05228-120404	8,25	-	8,03	8,22	-	6,31	7,56
05228-120408	8,23	8,21	8,01	8,21	-	6,29	7,54
05228-120412	-	8,17	7,98	8,17	7,04	-	7,51
05228-160512	-	16,53	16,14	16,53	14,24	-	15,20
05228-160516	-	16,47	16,08	16,47	14,20	-	15,14
05228-190612	-	27,47	26,82	27,47	23,66	-	25,24
05228-190616	-	27,43	26,78	-	23,63	-	25,20
05228-190624	-	27,18	26,53	-	23,41	-	24,97

Таблица 16

Цифровое обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Цифровое обозначение пластин	ВК60М	ВК6	ВК10-ОМ	ВП3115	Т5К10	Т15К6	ВП1255
05229-060202	1,00	-	-	1,00	-	0,75	0,90
05229-060204	0,98	-	-	0,98	-	0,75	0,90
05229-080304	2,08	-	-	2,08	-	1,69	1,90
05229-080306	2,07	-	-	2,07	-	1,58	1,89
05229-09Т304	3,56	-	-	3,56	-	2,72	3,26
05229-09Т308	3,55	-	-	3,55	-	2,71	3,25
05229-120404	7,92	-	-	7,89	-	6,05	7,25
05229-120408	7,90	7,88	7,70	7,88	-	6,04	7,24
05229-120412	-	7,84	7,66	7,84	6,76	6,01	7,21
05229-160512	-	15,87	15,50	15,87	13,67	12,17	14,58
05229-160516	-	15,81	15,44	15,81	13,62	12,13	14,53
05229-190612	-	26,37	25,74	-	22,71	-	24,23
05229-190616	-	26,33	25,71	-	22,68	-	24,19
05229-190624	-	26,09	25,47	-	22,47	-	23,97

Таблица 17

Цифровое обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Цифровое обозначение пластин	ВК60М	ВК6	ВК10-ОМ	ВП3115	T15K6	ВП1255
13228-070202	1,03	-	-	-	-	-
13228-070204	1,00	-	-	-	-	-
13228-11Т304	3,71	-	-	3,70	2,83	-
13228-11Т308	3,68	-	3,58	3,67	2,81	3,37
13228-11Т312	3,62	-	3,52	3,60	2,76	3,31
13228-150404	8,24	8,22	8,02	8,22	6,30	7,55
13228-150408	-	8,20	8,00	8,20	6,28	7,52
13228-150412	-	8,12	8,02	8,12	6,22	7,46
13228-150416	-	8,01	7,82	-	6,14	7,36

Таблица 18

Цифровое обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Цифровое обозначение пластин	ВК60М	ВК6	ВК10-ОМ	ВП3115	Т5К10	Т15К6	Т30К4	ВП1255
13229-070202	0,98	-	-	-	-	-	0,64	-
13229-070204	0,98	-	-	-	-	0,75	0,64	-
13229-11Т304	3,56	-	-	3,55	-	2,72	2,31	3,26
13229-11Т308	3,53	-	-	3,52	-	2,70	-	3,23
13229-11Т312	3,47	-	-	3,46	-	2,65	-	3,18
13229-150404	7,92	7,89	7,70	7,89	-	6,05	-	7,25
13229-150408	-	7,86	7,67	7,86	6,77	6,02	-	7,22
13229-150412	-	7,79	7,61	7,79	6,71	5,98	-	7,16
13229-150416	-	7,69	7,51	-	6,62	5,90	-	7,07
12229-0602М0	0,61	-	-	0,61	-	0,46	-	-
12229-0803М0	1,80	-	1,80	1,80	-	1,37	-	1,65
12229-10Т3М0	2,97	-	-	2,96	-	2,27	-	2,72
12229-1204М0	5,72	5,70	-	5,70	4,91	4,37	-	5,24
12229-1605М0	12,300	12,26	-	12,26	10,56	9,40	-	11,26
12229-2006М0	-	22,49	-	22,49	19,37	17,25	-	20,66
12229-2507М0	-	42,89	-	42,89	36,95	-	-	39,41
12229-3209М0	-	91,45	-	91,45	78,78	-	-	-
