ГОСТ 19052-80. Государственный стандарт Союза ССР. Пластины режущие сменные многогранные твердосплавные квадратной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры

(утв. и введен в действие Постановлением Госстандарта СССР от 19.06.1980 № 2907)

(ред. от 01.12.1990)

Утвержден и введен в действие Постановлением Госстандарта СССР от 19 июня 1980 г. № 2907

Square throw-away (indexable) carbide cutting inserts with cylindrical holes and chip-breaking flutes on one face only. Design and dimensions

ГОСТ 19052-80

Группа В56

ОКП 19 6000

Дата введения 1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2907

3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин SNMM

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80	5
ГОСТ 19086-80	6

7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3618

8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91)

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 3).

1. (Исключен, Изм. № 2).

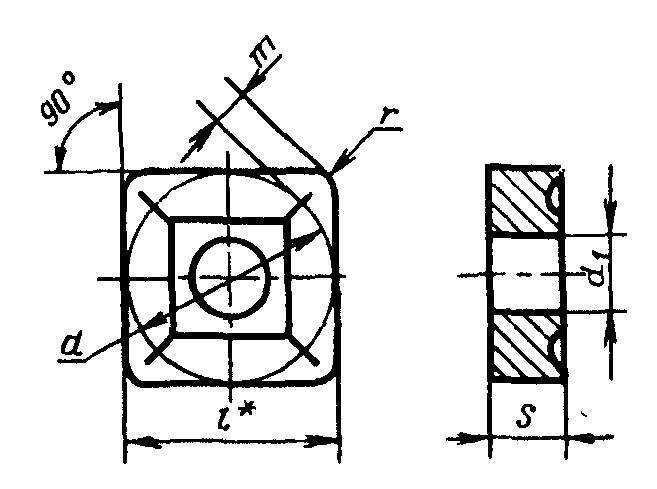

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

---

Обозначение пластин классов допусков						l = d	d1	s	r	m
U			M
цифровое	буквенно-цифровое	Применяемость <*>	цифровое	буквенно-цифровое	Применяемость <*>
03114-090304	SNUM-090304		03124-090304	SNMM-090304		9,525	3,81	3,18	0,4	1,808
03114-090308	SNUM-090308		03124-090308	SNMM-090308					0,8	1,644
03114-120404	SNUM-I20404		03124-120404	SNMM-120404		12,700	5,16	4,76	0,4	2,465
03114-120408	SNUM-120408		03124-120408	SNMM-120408					0,8	2,301
03114-120412	SNUM-120412		03124-120412	SNMM-120412					1,2	2,137
03114-150412	SNUM-l50412		03124-150412	SNMM-150412		15,875	6,35		1,2	2,795
03114-150416	SNUM-150416		03124-150416	SNMM-150416					1,6	2,630
-	-		03124-150608	SNMM-150608				6,35	0,8	2,959
-	-		03124-150612	SNMM-150612					1,2	2,795
03114-190612	SNUM-190612		03124-190612	SNMM-190612		19,050	7,93		1,2	3,452
03114-190616	SNUM-190616		03124-190616	SNMM-190616					1,6	3,288
03114-190624	SNUM-190624		03124-190624	SNMM-190624					2,4	2,951
03114-250716	SNUM-250716		03124-250716	SNMM-250716		25,400	9,12	7,93	1,6	4,598
03114-250724	SNUM-250724		03124-250724	SNMM-250724					2,4	4,274

---

<*> См. Приложение 4.

196524 0370 090304-1

(Измененная редакция, Изм. № 3).

То же, со стружколомающей канавкой типа 2:

196524 0370 090304-2

(Измененная редакция, Изм. № 2).

3. Тип, форма и размеры стружколомающих канавок указаны в Приложении 1.

4. Ориентировочная масса пластин указана в Приложении 2.

5. Система обозначений пластин — по ГОСТ 19042-80.

6. Технические требования — по ГОСТ 19086-80.

7. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно, Изм. № 3).

Приложение 1

Тип, форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1 - 5 и в табл. 1 и 2.

Тип 1

d	b	d2	rl	\gamma
9,525	-	5	1,0	25°
12,700		7		20°
15,875	3,2	-	1,6
19,050
25,400	3,8

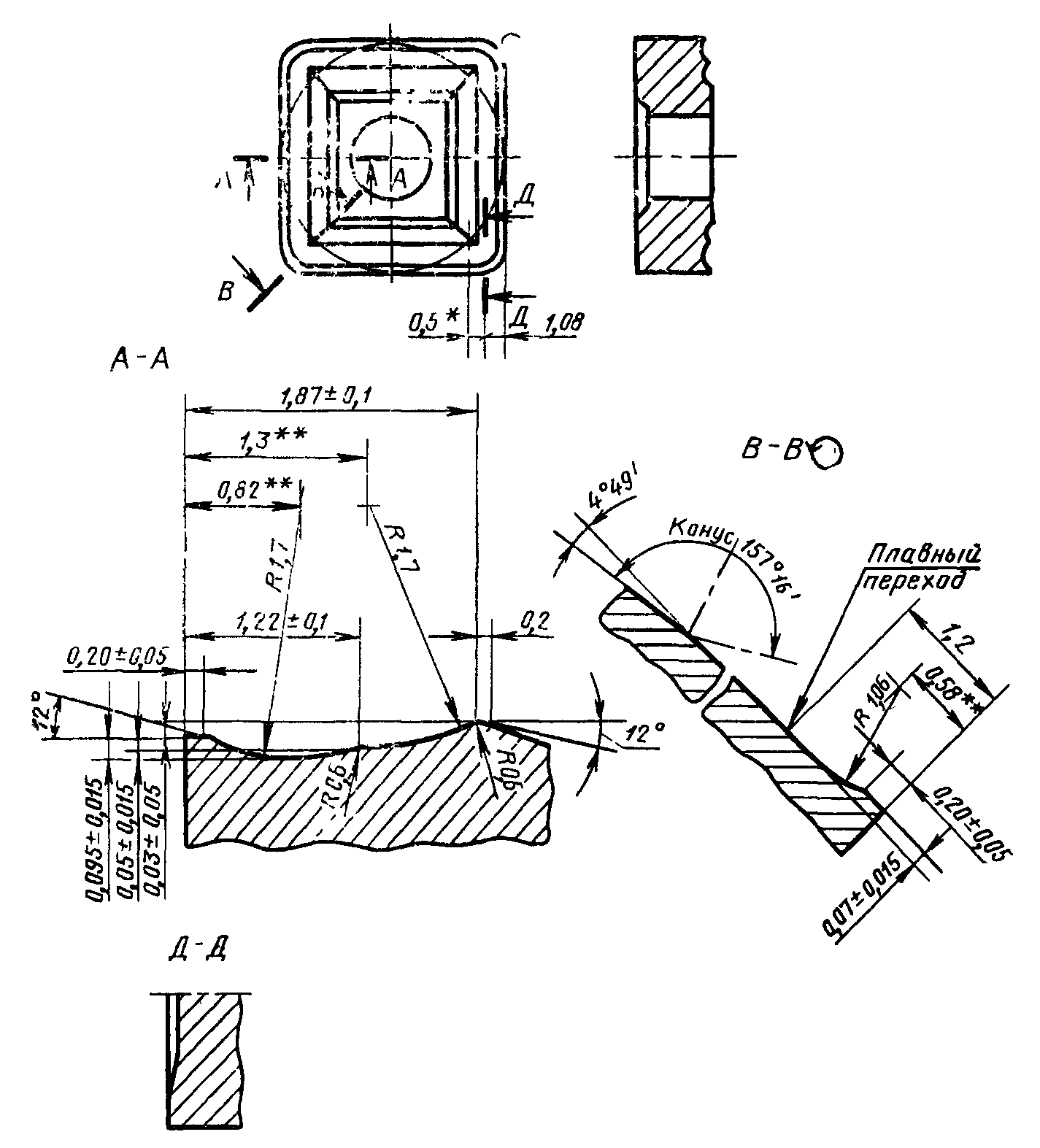

Форма 1 для пластин 031.4-090304; 031.4-120404

---

---

<*> Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 0,5 мм.

<**> Размеры для справок.

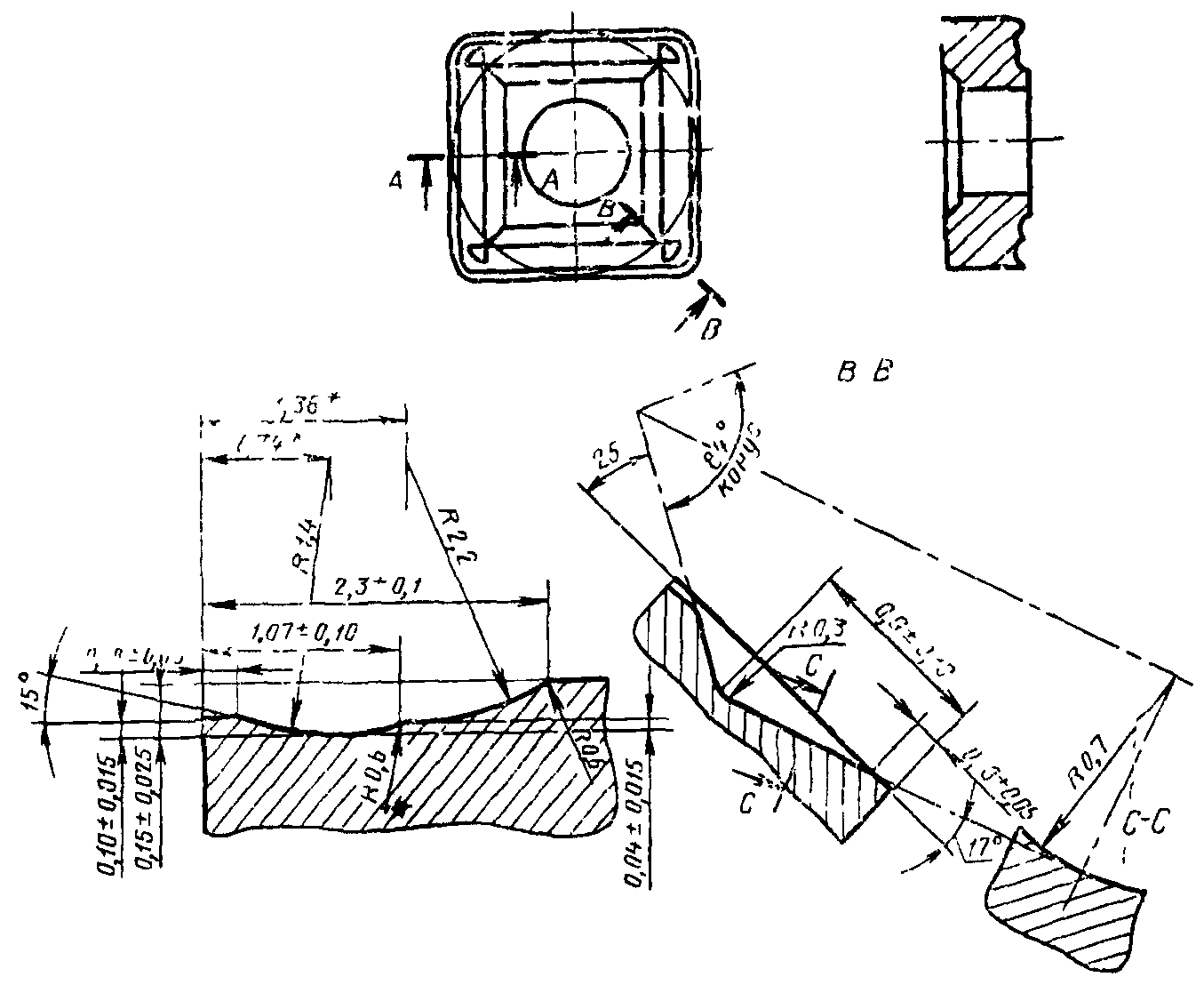

Форма 3

---

<*> Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 1,5 мм.

<**> Размеры для справок.

Черт. 4

Пластина	b0	b1	b2	b3	b4	b5	b6
031.4-120408	0,20	0,88	1,22	2,22	2,80	0,68	1,08
031.4-150608
031.4-120412	0,25	0,93	1,27	2,27	2,85	0,73	1,20
031.4-150412
031.4-150612
031.4-150516	0,40	1,08	1,42	2,42	3,00	0,88	1,60
031.4-190612							1,20

(Измененная редакция, Изм. № 3).

Форма 4 для пластин 031.4-190616; 031.4-250716; 031.4-190624; 031.4-250724

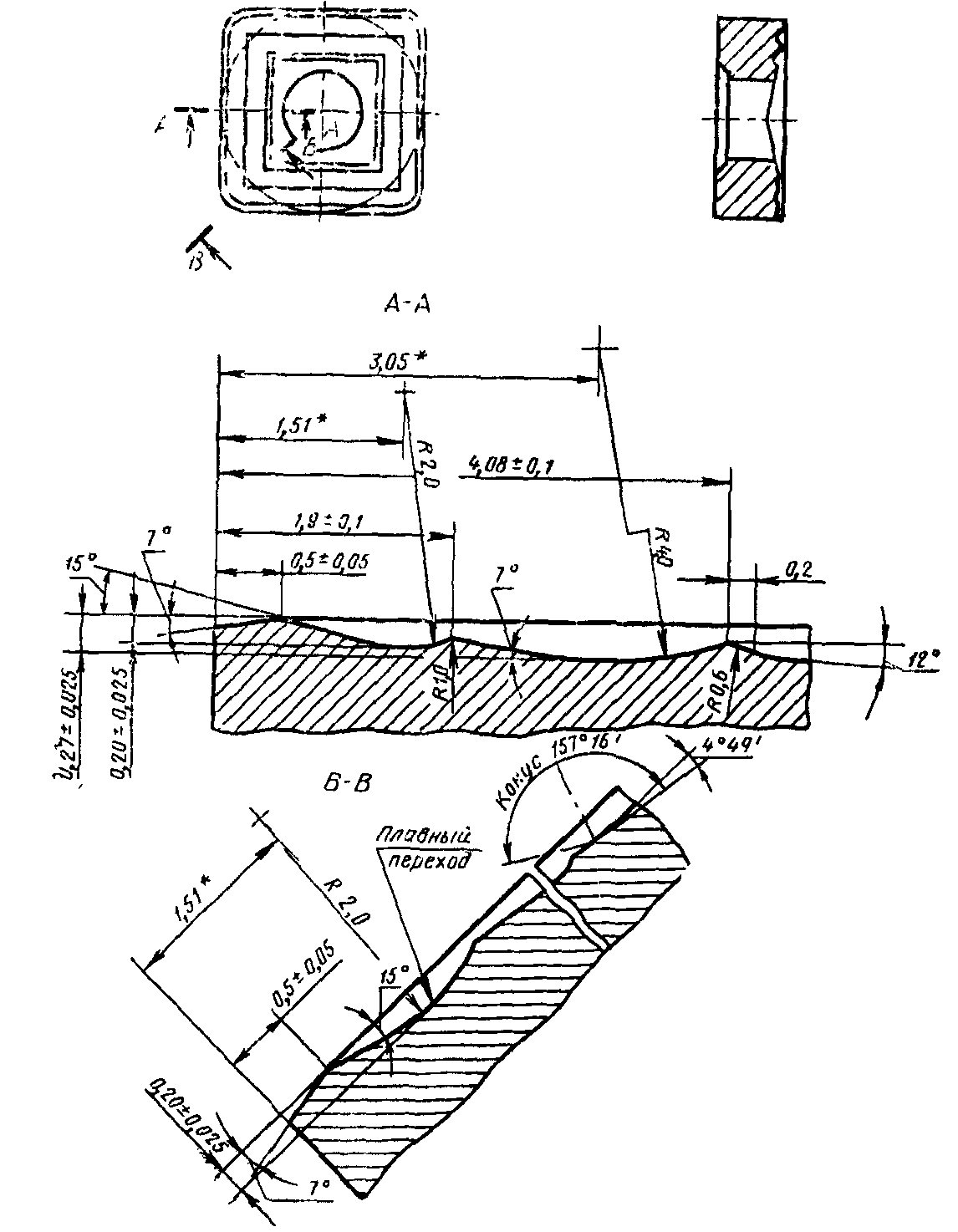

Тип 2

---

<> Размеры для справок.*

(Измененная редакция, Изм. № 1).

Черт. 5

Приложение 2 Справочное

Цифровое обозначение пластин	Ориентировочная масса пластин, г
	из твердого сплава марок							из безвольфрамовых твердых сплавов	из твердых сплавов с покрытием
	ВК6-ОМ	ВК6	ВК8	ВК10-ХОМ	Т5К10	Т14К8	Т15К6	КНТ16, ТН20	ВП255	ВП3115	ВП3325
03114-090304	3,57	3,57	3,52	3,48	3,09	2,80	2,75	1,39	3,27	3,57	3,52
03124-090304
03114-090308	3,55	3,55	3,50	3,47	3,07	2,79	2,74	1,39	3,27	3,55	3,50
03124-090308
03114-120404	9,39	9,39	9,26	9,16	8,12	7,36	7,23	3,66	8,61	9,39	9,26
03124-120404
03114-120408	9,39	9,39	9,26	9,16	8,12	7,36	7,23	3,66	8,61	9,39	9,26
03124-120408
03114-120412	9,34	9,34	9,21	9,15	8,08	7,32	7,20	3,64	8,60	9,34	9,21
03124-120412
03114-150412	14,60	14,60	14,40	14,25	12,70	11,50	11,30	5,69	13,39	14,60	14,40
03124-150412
03114-150416	14,60	14,60	14,40	14,25	12,60	11,40	11,20	5,69	13,39	14,60	14,40
03124-150416
03114-190612	28,00	28,00	27,60	27,32	24,20	21,90	21,60	-	25,66	28,00	27,60
03124-190612
03114-190616	27,90	27,90	27,50	27,30	24,10	21,90	21,50	-	25,57	27,90	27,50
03124-190616
03114-190624	27,50	27,50	27,20	26,92	23,80	21,60	21,20	-	25,29	27,50	27,20
03124-190624
03114-250716	64,40	64,40	63,50	62,86	55,70	50,50	49,60	-	59,05	64,40	63,50
03124-250716
03114-250716	64,20	64,20	63,30	62,66	55,50	50,30	49,40	-	58,89	64,20	63,30
03124-250724
03124-150608	-	-	19,30	-	17,05	15,43	15,15	7,65	19,29	20,10	19,30
03124-150612	-	-	19,21	-	16,94	15,34	15,07	7,59	19,20	20,01	19,21

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
03114-090304	№ 7, № 9, № 11	№ 1, № 2, № 3, № 10	№ 4, № 5, № 6, № 8
03124-090304	-	-	№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03114-090308	№ 7, № 9, № 11	№ 1, № 2, № 3	№ 4, № 5, № 6, № 8, № 10
03124-090308	№ 5, № 7, № 11	№ 1, № 2	№ 3, № 4, № 6, № 8, № 9, № 10
03114-120404	№ 7, № 9	№ 1, № 2, № 3, № 5, № 11	№ 4, № 6, № 8, № 10
03124-120404	№ 5, № 7, № 11	-	№ 1, № 2, № 3, № 4, № 6, № 8, № 9, № 10
03114-120408	№ 5, № 7, № 8, № 9, № 11	№ 1, № 2, № 3, № 4, № 6, № 10	-
03124-120408	№ 4, № 5, № 7, № 11	№ 1, № 2, № 3, № 4, № 6, № 9	№ 8, № 10
03114-120412	№ 5, № 7, № 9, № 11	№ 3, № 4, № 6	№ 1, № 2, № 8, № 10
03124-120412	№ 4, № 5, № 7, № 11, № 9	№ 1, № 2, № 3	№ 6, № 8, № 10
03114-150412	№ 5, № 7, № 8, № 9, № 10, № 11	№ 3, № 4, № 6	№ 2
03124-150412	№ 4, № 5, № 7	№ 1, № 6	№ 2, № 3, № 9, № 10, № 11
03114-150416	№ 5, № 7, № 10	№ 3, № 4, № 6	№ 1, № 2, № 8, № 9, № 11
03124-150416	№ 7	№ 5	№ 1, № 2, № 3, № 4, № 6, № 8, № 9, № 10, № 11
03114-150608	№ 4, № 5, № 7, № 10	№ 6, № 9	№ 8, № 11
03114-150612	№ 4, № 5, № 7, № 10	№ 6, № 9	№ 8, № 11
03114-190612	№ 4, № 5, № 7, № 10	№ 6	№ 1, № 2, № 3, № 9, № 11
03124-190612	-	-	№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11
03114-190616	№ 4, № 5, № 7, № 10	№ 6	№ 1, № 2, № 3, № 9, № 11
03124-190616	-	-	№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11
03114-190624		№ 5, № 7	№ 1, № 2, № 3, № 4, № 6, № 9, № 10, № 11
03114-250716	№ 4, № 10	№ 3, № 7	№ 1, № 2, № 3, № 6, № 9, № 11
03124-250716	№ 3, № 7	№ 4, № 10	№ 1, № 2, № 5, № 6, № 9, № 11
03114-250724	№ 4, № 5, № 10	№ 7	№ 1, № 2, № 3, № 6, № 9, № 11
03124-250724	-	№ 5	№ 1, № 2, № 3, № 4, № 6, № 7, № 9, № 10, № 11
03124-190624	-	-	№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11

№ 1 — ВК10-ХОМ; № 2 — BK6-OМ; № 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — KHT16, ТН20; № 9 — ВП3115; № 10 — ВП3325,; № 11 — ВП1255.

Приложение 4 Справочное

ПРИМЕНЯЕМОСТЬ ПЛАСТИН

d	Обозначение	Пластины со стружколомающими канавками на одной стороне
		радиус при вершине ra
		0,4	0,8	1,2	1,6	2,4
9,525	SNMM 0903	+	+	+++	+++	+++
12,7	SNMM 1203	++	++	++	+++	+++
	SNMM 1204	++	+	+	++	+++
15,875	SNMM 1504	+++	+++	++	++	+++
	SNMM 1506	+++	+	+	++	+++
19,05	SNMM 1906	+++	+++	+	+	++
25,4	SNMM 2507	+++	+++	+++	++	+
	SNMM 2509	+++	+++	+++	+++	++

---
