ГОСТ 24255-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 55° и отверстием. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2915)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2915
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 55° И ОТВЕРСТИЕМ
Rhombic throw-away (indexable) carbide cutting inserts with 55° included angle and cylindrical holes. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; О.С. Мальцев, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2915.
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин DNMA.
4. Срок проверки — 2000 г., периодичность проверки — 10 лет.
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 4 5 |
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3632.
8. Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 1).

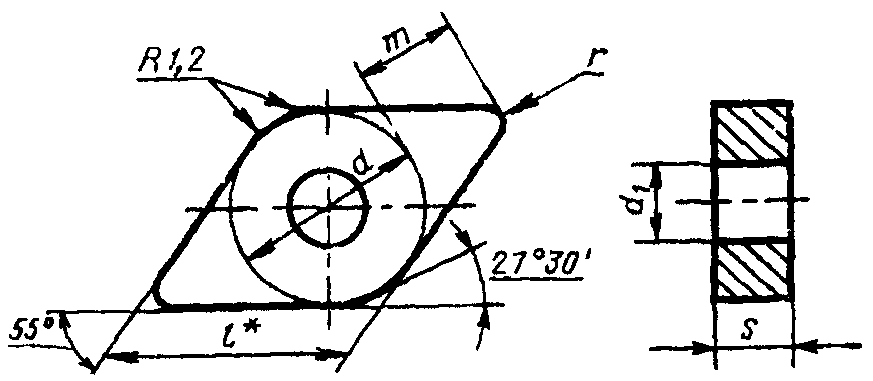

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин класса допуска М | l | d | d 1 | s | r | m | ||
| цифровое | буквенноцифровое | применяемость <*> | ||||||
| 13123-150408 | DNMA-150408 | 15,5 | 12,700 | 5,16 | 4,76 | 0,8 | 6,478 | |
| 13123-150412 | DNMA-150412 | 1,2 | 6,015 | |||||
| 13123-150608 | DNMA-150608 | 6,35 | 0,8 | 6,478 | ||||
| 13123-150612 | DNMA-150612 | 1,2 | 6,015 | |||||
| 13123-150616 | DNMA-150616 | 1,6 | 5,552 | |||||
| 13123-190608 | DNMA-190608 | 19,3 | 15,875 | 6,35 | 6,35 | 0,8 | 8,327 | |
| 13123-190612 | DNMA-190612 | 1,2 | 7,865 | |||||
| 13123-190616 | DNMA-190616 | 1,6 | 7,402 | |||||
<*> См. Приложение 3.
Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, длиной режущей кромки l = 15,5 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:
3. Ориентировочная масса пластин указана в Приложении 1.
4. Система обозначения пластин — по ГОСТ 19042-80.
5. Технические требования — по ГОСТ 19086-80.
6. Применяемые марки сплавов указаны в Приложении 2.
(Введен дополнительно, Изм. № 1).
Приложение 1
Справочное
| Цифровое обозначение пластин | Ориентировочная масса пластин, г, из твердого сплава марок | ||
| Т5К10 | Т14К8 | Т15К6 | |
| 13123-150408 | 8,52 | 7,72 | 7,58 |
| 13123-150412 | 8,35 | 7,57 | 7,44 |
| 13123-150608 | 11,40 | 10,30 | 10,10 |
| 13123-150612 | 11,10 | 10,10 | 9,93 |
| 13123-150616 | 10,80 | 9,79 | 9,62 |
| 13123-190608 | 17,90 | 16,20 | 15,90 |
| 13123-190612 | 17,60 | 16,00 | 16,70 |
| 13123-190616 | 17,30 | 15,70 | 15,40 |
(Измененная редакция, Изм. № 1).
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
| Цифровое обозначение пластин | Основное применение | Применение по специальному заказу |
| 13123-150408 | № 7 | № 5, № 6 |
| 13123-150412 | - | № 5, № 6, № 7 |
| 13123-150608 | ||
| 13123-150612 | ||
| 13123-150616 | ||
| 13123-190608 | ||
| 13123-190612 | ||
| 13123-190616 |
№ 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6.
| d | Обозначение | Пластины без стружколомающих канавок | ||||
| радиус при вершине r g | ||||||
| 0,4 | 0,8 | 1,2 | 1,6 | 2,4 | ||
| 12,7 | DNMA 1504 | ++ | ++ | ++ | ++ | +++ |
| DNMA 1506 | +++ | ++ | ++ | ++ | ++ | |
| 15,875 | DNMA 1906 | +++ | ++ | ++ | ++ | ++ |
Примечание. + — пластины основного применения, стандартизованные.
++ — пластины ограниченного применения, нестандартизованные.
