Утвержден и введен в действие Постановлением Госстандарта СССР от 19 июня 1980 г. № 2907

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
КВАДРАТНОЙ ФОРМЫ С ЗАДНИМ УГЛОМ 11°

КОНСТРУКЦИЯ И РАЗМЕРЫ

Square throw-away (indexable) carbide cutting inserts with 11° end-clearance angle. Design and dimensions

ГОСТ 19050-80

Группа В56

ОКП 19 6000

Взамен ГОСТ 19050-73

Дата введения 1 января 1982 года

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2907.

3. В настоящий стандарт введен международный стандарт ИСО 883-85 «Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры» в части пластин SPUN; SPGN.

4. Срок проверки — 2000 г., периодичность проверки — 10 лет.

5. Взамен ГОСТ 19050-73.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80	4
ГОСТ 19086-80	5

7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3616.

8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС № 2-85, 8-87, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 3).

1. (Исключен, Изм. № 2).

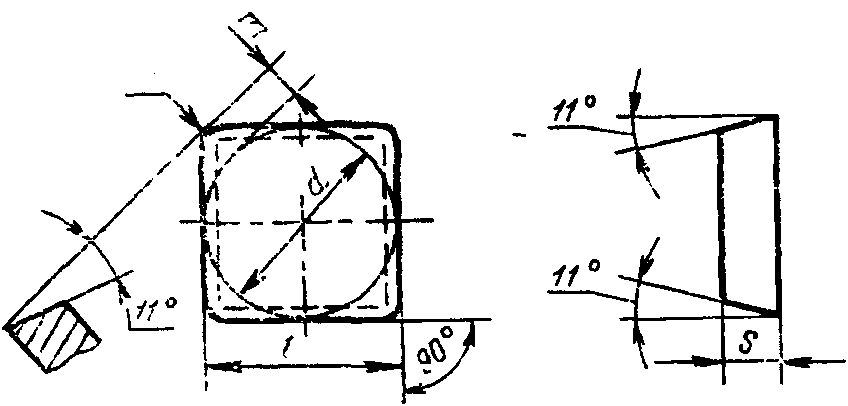

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

рис. 1

мм

Обозначение пластин классов допусков						l = d	s	r	m
U			G
цифровое	буквенно-цифровое	Применяемость <*>	цифровое	буквенно-цифровое	Применяемость <*>
-	-		03331-090300	SPGN-090300		9,525	3,18	0,2	1,889
03311-090304	SPUN-090304		03331-090304	SPGN-090304				0,4	1,808
03311-090308	SPUN-090308		03331-090308	SPGN-090308				0,8	1,644
-	-		03331-120300	SPGN-120300		12,700	3,18	0,2	2,546
03311-120304	SPUN-120304		03331-120304	SPGN-120304				0,4	2,465
03311-120308	SPUN-120308		03331-120308	SPGN-120308				0,8	2,301
03311-120312	SPUN-120312		03331-120312	SPGN-120312				1,2	2,137
03311-120408	SPUN-120408		03331-120408	SPGN-120408			4,76	0,8	2,301
03311-150408	SPUN-150408		03331-150408	SPGN-150408		15,875		0,8	2,959
03311-150412	SPUN-150412		03331-150412	SPGN-150412				1,2	2,795
03311-150416	SPUN-150416		03331-150416	SPGN-150416				1,6	2,630
-	-		03331-190400	SPGN-190400		19,050		0,2	3,831
03311-190408	SPUN-190408		03331-190408	03331-190408				0,8	3,616
03311-190412	SPUN-190412		03331-190412	SPGN-190412				1,2	3,452
03811-190416	SPUN-190416		-	-				1,6	3,288
03311-250616	SPUN-250616		-	-		25,400	6,35	1,6	4,608
03311-250620	SPUN-250620		-	-		25,400	6,35	2,0	4,439

<*> См. Приложение 3.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, длиной режущей кромки l = 9,5 мм, радиусом r = 0,4 мм:

196524 0365 090304

3. Ориентировочная масса пластин указана в Приложении 1.

4. Система обозначений пластин — по ГОСТ 19042-80.

5. Технические требования — по ГОСТ 19086-80.

6. Применяемые марки сплавов указаны в Приложении 2.

(Введен дополнительно, Изм. № 3).

Приложение 1 Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Цифровое обозначение пластин	Ориентировочная масса пластин, г
	из твердого сплава марок							из безвольфрамовых твердых сплавов	из твердого сплава с покрытием
	ВК6	ВК6-ОМ	ВК8	ВК10-ХОМ	Т5К10	Т14К8	Т15К6	КНТ16, ТН20	ВП1255	ВП3115	ВП3325
03331-090300	3,74	3,74	3,69	3,61	3,23	2,93	2,88	1,46	3,43	3,74	3,69
03311-090304	3,74	3,74	3,68	3,60	3,23	2,93	2,88	1,46	3,43	3,74	3,68
03331-090304
03311-090308	3,73	3,73	3,68	3,60	3,22	2,92	2,87	1,45	3,43	3,73	3,68
03331-090308
03331-120300	6,88	6,88	6,78	6,64	3,95	5,39	5,20	2,68	6,30	6,88	6,78
03311-120304	6,87	6,87	6,78	6,23	5,94	5,39	5,29	2,68	6,30	6,87	6,78
03331-120304
03311-120308	6,86	6,86	6,77	6,22	5,93	5,38	5,29	2,68	6,30	6,86	6,77
03331-120308
03311-120312	6,83	6,83	6,75	6,21	5,92	5,36	5,27	2,66	6,27	6,83	6,75
03331-120312
03311-120408	10,30	10,30	10,10	9,29	8,95	8,05	7,90	3,83	9,39	10,30	10,10
03331-120408
03311-150408	15,80	15,80	15,50	14,30	13,60	12,30	12,10	6,15	14,41	15,80	15,50
03331-150408
03311-150412	15,70	15,70	15,50	14,30	13,60	12,30	12,10	6,11	14,41	15,70	15,50
03331-150412
03311-150416	15,70	15,70	15,50	14,21	13,60	12,30	12,10	6,11	14,41	15,70	15,50
03331-150416
03331-190400	23,20	23,20	22,90	20,97	20,00	18,20	17,80	-	21,29	23,20	22,90
03311-190408	23,10	23,10	22,80	20,97	20,00	18,10	17,10	-	21,20	23,10	22,80
03331-190408
03311-190412	23,10	23,10	22,80	20,97	20,00	18,10	17,80	-	21,20	23,10	22,80
03331-190412
03311-190416	23,10	23,10	22,80	20,97	20,00	18,10	17,80	-	21,20	23,10	22,80
03331-190416
03311-250616	54,80	54,80	54,10	49,78	47,40	43,00	42,20	-	50,31	54,80	54,10
03311-250620	54,80	54,80	54,00	49,68	47,30	42,90	42,20	-	50,22	54,80	54,00

(Измененная редакция, Изм. № 3).

Приложение 2
Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
03331-090300	-	-	№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10
03311-090304	№ 7	№ 2, № 1, № 6, № 9	№ 3, № 4, № 5, № 8, № 10, № 11
03331-090304	№ 3, № 6, № 7, № 9, № 11	№ 2, № 1, № 5	№ 4, № 8, № 10
03311-090308	№ 3, № 7, № 9, № 11	№ 2, № 1, № 6	№ 4, № 5, № 8, № 10
03331-090308	№ 3, № 6, № 11	№ 2, № 1, № 7, № 9	№ 4, № 5, № 8, № 10
03331-120300	№ 3, № 6, № 7	№ 2, № 1	№ 4, № 5, № 9, № 10, № 11
03311-120304	№ 3, № 6, № 7, № 11, № 9	№ 2, № 1	№ 4, № 5, № 8, № 10
03331-120304	№ 7, № 9	№ 2, № 1, № 6, № 11	№ 3, № 4, № 5, № 8, № 10
03311-120308	№ 3, № 5, № 7, № 9, № 11	№ 1, № 2	№ 4, № 6, № 8, № 10
03331-120308	№ 3, № 6, № 7, № 9, № 11	№ 1, № 2, № 5	№ 4, № 8, № 10
03311-120312	№ 3, № 4, № 5, № 7, № 9, № 10, № 11	№ 1, № 2	№ 6, № 8
03331-120312	№ 3, № 9, № 11	№ 1, № 2, № 6, № 7	№ 4, № 5, № 8, № 10
03311-120408	№ 3, № 4, № 5, № 7, № 9, № 10, № 11	№ 1, № 2	№ 6, № 8
03331-120408	-	№ 1, № 2, № 6, № 7	№ 3, № 4, № 5, № 8, № 9, № 10, № 11
03311-150408	-	-	№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03331-150408	№ 4	-	№ 1, № 2, № 3, № 5, № 6, № 7, № 8, № 9, № 10, № 11
03331-150412	№ 6		№ 1, № 2, № 3, № 4, № 5, № 7, № 8, № 9, № 10, № 11
03311-150412	№ 5		№ 1, № 2, № 3, № 4, № 6, № 7, № 8, № 9, № 10, № 11
03311-150416	-		№ 1, № 2, № 3, № 4
03331-150416	-		№ 5, № 6, № 7, № 8, № 9, № 10, № 11
03331-190400	№ 5		№ 1, № 2, № 3, № 4, № 6, № 7, № 8, № 9, № 10, № 11
03311-190408	-		№ 1, № 2, № 3, № 4,
03331-190408	-		№ 5, № 6, № 7, № 9, № 10, № 11
03311-190412	№ 3, № 5, № 10, № 11		№ 1, № 2, № 4, № 6, № 7, № 9
03331-190412	№ 4, № 5, № 6, № 7	№ 1, № 2,	№ 3, № 10, № 11, № 9
03311-190416	-	-	№ 1, № 2, № 3, № 4,
03331-190416	-		№ 5, № 6, № 7, № 9, № 10, № 11
03311-250616	№ 5		№ 1, № 2, № 3, № 4, № 6, № 7, № 9, № 10, № 11
03311-250620	-		№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11

№ 1 — ВК10-ХОМ; № 2 — BK6-OM; № 3 — BK6; № 4 — BK8; № 5 — T5K10; № 6 — T14K8; № 7 — T15K6; № 8 — BHT16, TH20; № 9 — ВП3115; № 10 — ВП3325; № 11 — ВП1255.

Приложение 3
Справочное

ПРИМЕНЕНИЕ ПЛАСТИН

d	Задний угол \alpha_{n}	Пластины классов допусков U, G
		Без стружколомающих канавок (N)
		Обозначение	Радиус при вершине r_{\epsilon}
		Обозначение	0,1	0,8	1,2	1,6
9,525	11°	SPUN 0903	+	+	++	++
9,525		SPGN 0903	+++	+++	++	++
12,7		SPUN 1203	+	+	+	++
12,7		SPGN 1203	+++	+	+	++
15,875		SPUN 1505	++	+++	+++	+++
15,875		SPGN 1504	++	+++	+++	+++
19,05		SPUN 1904	++	+++	+++	+
19,05		SPGN 1904	++	+++	+++

Примечание. + — пластины основного применения, стандартизованные.

++ — пластины ограниченного применения, нестандартизованные.

+++ — пластины, не рекомендуемые для применения.

Приложения 2, 3. (Введены дополнительно, Изм. № 3).
