ГОСТ 19068-80. Пластины режущие сменные многогранные твердосплавные шестигранной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2909)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2909
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ШЕСТИГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ
Hexagon throw-away (indexable) carbide cutting inserts with cylindrical holes and chip-breaking flutes on one face only. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2909.
3. Срок проверки — 2000 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 4 5 |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3621.
7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).

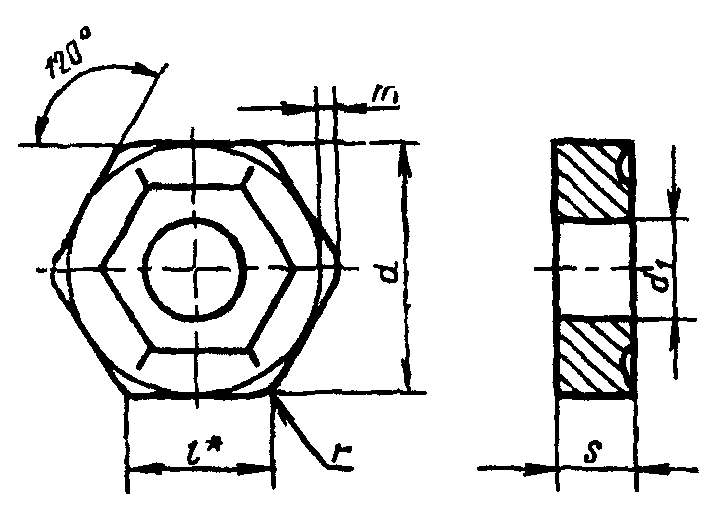

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин класса допуска U | l | d | s | d 1 | r | m | ||
| цифровое | буквенноцифровое | Применяемость | ||||||
| 11114-090408 | HNUM-090408 | 9,1 | 15,875 | 4,76 | 6,35 | 0,8 | 1,106 | |
| 11114-090416 | HNUM-090416 | 1,6 | 0,983 | |||||
| 11114-110412 | HNUM-110412 | 11,0 | 19,050 | 7,93 | 1,2 | 1,290 | ||
| 11114-110420 | HNUM-110420 | 2,0 | 1,168 | |||||
| 11114-110612 | HNUM-110612 | 6,35 | 1,2 | 1,290 | ||||
| 11114-110620 | HNUM-110620 | 2,0 | 1,168 | |||||
| 11114-120612 | HNUM-120612 | 12,8 | 22,200 | 1,2 | 1,534 | |||
Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, длиной режущей кромки l = 9,1 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:
2. Форма и размеры стружколомающих канавок указаны в Приложении 1.
3. Ориентировочная масса пластин указана в Приложении 2.
4. Система обозначений пластин — по ГОСТ 19042-80.
5. Технические требования — по ГОСТ 19086-80.
6. Применяемые марки твердого сплава приведены в Приложении 3.
(Введен дополнительно, Изм. № 2).
| d | b | r 1 |
|---|---|---|
| 15,875 | 3,2 | 1,0 |
| 19,050 | 3,6 | 1,6 |
| 22,200 | 4,0 |
(Измененная редакция, Изм. № 1).
Приложение 2
Справочное
| Цифровое обозначение пластин | Ориентировочная масса пластин, г, из твердого сплава марок | ||
| Т5К10 | T14K8 | Т15К6 | |
| 11114-090408 | 10,8 | 9,75 | 9,59 |
| 11114-090416 | 10,7 | 9,72 | 9,55 |
| 11114-110412 | 15,2 | 12,80 | 13,50 |
| 11114-110420 | 15,1 | 13,70 | 13,50 |
| 11114-110612 | 20,6 | 18,70 | 18,30 |
| 11114-110620 | 20,5 | 18,60 | 18,30 |
| 11114-120612 | 29,3 | 26,50 | 26,10 |
(Измененная редакция, Изм. № 2).
| Цифровое обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
| 11114-090408 | № 5, № 7 | - | № 6 |
| 11114-090416 | |||
| 11114-110412 | № 5, № 7 | № 6 | - |
| 11114-110420 | - | - | № 5, № 6, № 7 |
| 11114-110612 | № 5, № 7 | - | № 6 |
| 11114-110620 | |||
| 11114-120612 |
