ГОСТ 19077-80. Пластины опорные сменные многогранные твердосплавные квадратной формы с задним углом. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 19077-80Действующий акт

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2912)

(ред. от 01.12.1990)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 июня 1980 г. № 2912

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ С ЗАДНИМ УГЛОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Square throw-away (indexable) carbide shims with end-clearance angle. Design and dimensions

ГОСТ 19077-80

Группа В56

ОКП 19 6000

Взамен ГОСТ 19077-73

Дата введения
1 января 1982 года

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2912

3. Срок проверки — 2000 г., периодичность проверки — 10 лет.

4. Взамен ГОСТ 19077-73.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	2 3

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3621.

7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

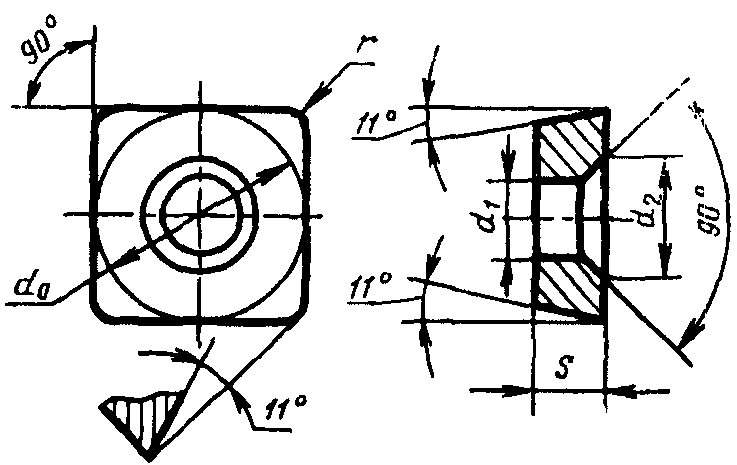

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры, мм

Обозначение пластин			Длина режущей кромки l	d 1	s	r	d 1	d 2	Масса, г ~=
цифровое	буквенноцифровое	Применяемость	Длина режущей кромки l	d 1	s	r	d 1	d 2	Масса, г ~=
723-0903	OSP-0903		9,5	8,1	3,18	0,8	3,81	6,5	1,84
723-1203	OSP-1203		12,7	11,3	3,18	0,8	5,16	8,5	3,88
723-1504	OSP-1504		15,9	13,8	4,76	1,2	6,35	10,5	8,41
723-1904	OSP-1904		19,0	17,0	4,76	0,8	7,93	12,5	13,20
723-1203-1	OSP-1203-1		12,7	10,6	3,18	0,8	5,16	8,0	3,3
723-1204	OSP-1204		12,7	11,3	4,76	0,8	5,16	8,0	5,6
723-2506	OSP-2506		25,4	22,6	6,35	2,0	9,12	13,1	33,8

Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 3,18 мм, для режущей пластины длиной l = 9,5 мм:

196527 0431 0903

(Измененная редакция, Изм. № 1, 2).

2. Система обозначений пластин — по ГОСТ 19042-80.

3. Технические требования — по ГОСТ 19086-80.
