ГОСТ 19083-80. Пластины опорные сменные многогранные твердосплавные круглой формы. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 19083-80Действующий акт

(введен Постановлением Госстандарта СССР от 19.06.1980 № 2905)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 июня 1980 г. № 2905

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КРУГЛОЙ ФОРМЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Round throw-away (indexable) carbide shims. Design and dimensions

ГОСТ 19083-80

Группа В56

ОКП 19 6000

Взамен ГОСТ 19083-73

Дата введения
1 января 1982 года

Переиздание. Апрель 1992 г.

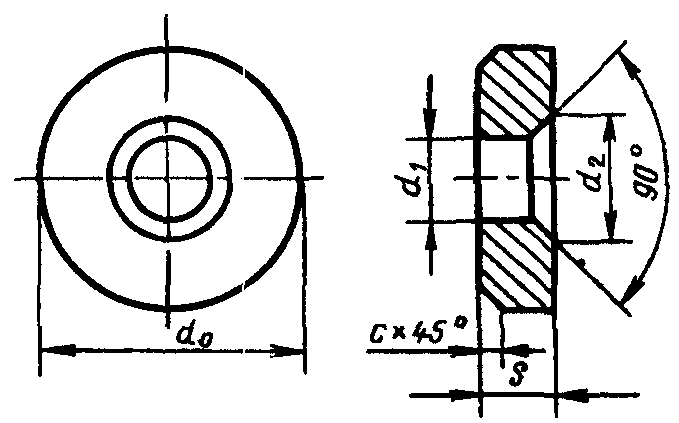

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры, мм

Обозначение пластин			Диаметр режущей пластины d	d 0	s	d 1	d 2	с	Масса, г ~=
цифровое	буквенноцифровое	применяемость	Диаметр режущей пластины d	d 0	s	d 1	d 2	с	Масса, г ~=
771-0903	ORN-0903		9,525	9,3	3,18	3,81	6,5	0,5	2,39
771-1203	ORN-1203		12,700	12,5	3,18	5,16	8,0	0,5	4,29
771-1504	ORN-1504		15,875	15,6	4,76	6,35	9,2	0,8	10,10
771-1904	ORN-1904		19,050	18,8					15,85
771-2204	ORN-2204		22,200	22,0					22,65
771-2506	ORN-2506		25,400	25,2	6,35	7,93	11,1		40,08

Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 3,18 мм, для режущей пластины диаметром d = 9,525 мм:

196527 0437 0903

2. Система обозначений пластин — по ГОСТ 19042-80.

3. Технические требования — по ГОСТ 19086-80.
