ГОСТ 19063-80. Пластины режущие сменные многогранные твердосплавные пятигранной формы. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2909)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2909
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ПЯТИГРАННОЙ ФОРМЫ
Рentagon throw-away (indexable) carbide cutting inserts. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2909.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 3 4 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3614.
6. Издание с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 1).

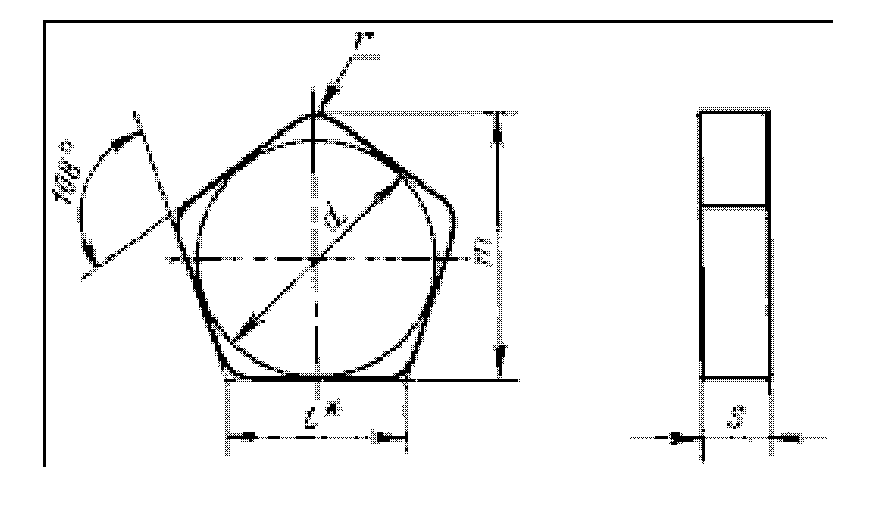

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин классов допусков | l | d | s | r | m | |||||
| U | G | |||||||||
| цифровое | буквенноцифровое | применяемость <*> | цифровое | буквенноцифровое | применяемость <*> | |||||
| 10111-060308 | РNUN-060308 | 10131-060308 | РNGN-060308 | 6,2 | 9,525 | 3,18 | 0,8 | 10,462 | ||
| 10111-060312 | РNUN-060312 | 10131-060312 | РNGN-060312 | 1,2 | 10,369 | |||||
| 10111-090408 | РNUN-090408 | 10131-090408 | РNGN-090408 | 9,2 | 12,700 | 4,76 | 0,8 | 14,012 | ||
| 10111-090412 | РNUN-090412 | 10131-090412 | РNGN-090412 | 1,2 | 13,919 | |||||
| 10111-130412 | РNUN-130412 | 10131-130412 | РNGN-130412 | 13,8 | 19,050 | 1,2 | 21,019 | |||
| 10111-130416 | РNUN-130416 | 10131-130416 | РNGN-130416 | 1,6 | 20,925 | |||||
<*> См. Приложение 3.
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, с длиной режущей кромки l = 6,9 мм, толщиной s = 3,18 мм, радиусом r = 0,8 мм:
2. Ориентировочная масса пластин указана в Приложении.
3. Система обозначений пластин — по ГОСТ 19042.
4. Технические требования — по ГОСТ 19086.
5. Применяемые марки сплавов указаны в Приложении 2.
(Введен дополнительно, Изм. № 1).
Приложение 1
Справочное
| Цифровое обозначение | Ориентировочная масса пластин, г | ||||||
| пластин | из твердого сплава марок | из твердого сплава с покрытием марок | |||||
| ВК6 | ВК8 | Т5К10 | Т14К8 | Т15К6 | ВП3115 | ВП1255 | |
| 10111-060308 10131-060308 | 3,86 | 3,81 | 3,34 | 3,03 | 2,98 | 3,86 | 3,54 |
| 10111-060312 10131-060312 | 3,84 | 3,79 | 3,32 | 3,01 | 2,96 | 3,84 | 3,52 |
| 10111-090408 10131-090408 | 10,30 | 10,20 | 8,90 | 8,07 | 7,93 | 10,30 | 9,48 |
| 10111-090412 10131-090412 | 10,30 | 10,10 | 8,88 | 8,05 | 9,71 | 10,30 | 9,39 |
| 10111-130412 10131-130412 | 23,20 | 22,90 | 20,00 | 18,20 | 17,80 | 23,20 | 21,29 |
| 10111-130416 10131-130416 | 23,10 | 22,80 | 20,00 | 18,10 | 17,80 | 23,10 | 21,20 |
Приложение 1. (Измененная редакция, Изм. № 1).
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
| Цифровое обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
| 10111-060308 | - | - | № 3, № 4, № 5, № 6, № 7, № 9, № 11 |
| 10131-060308 | |||
| 10111-060312 | № 3, № 4, № 5, № 6, № 7, № 9, № 11 | ||
| 10131-060312 | № 7, № 9 | № 3, № 4, № 5, № 6, № 11 | |
| 10111-090408 | № 4 | № 3, № 5, № 6, № 7, № 9, № 11 | |
| 10131-090408 | - | № 3, № 4, № 5, № 6, № 7, № 9, № 11 | |
| 10111-090412 | № 5, № 9 | № 6 | № 3, № 4, № 7, № 11 |
| 10131-090412 | № 3, № 4, № 7, № 9 | № 6 | № 5, № 11 |
| 10111-130412 | - | - | № 3, № 4, № 5, № 6, № 7, № 9, № 11 |
| 10131-130412 | |||
| 10111-130416 | № 6 | № 3, № 4, № 5, № 7, № 9, № 11 | |
| 10131-130416 | № 7 | - | № 3, № 4, № 5, № 6, № 9, № 11 |
№ 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 9 — ВП3115; № 11 — ВП1255.
