ГОСТ 24248-80. Пластины режущие сменные многогранные твердосплавные квадратной формы с отверстием и стружколомающими канавками на двух сторонах. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2907)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2907
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ДВУХ СТОРОНАХ
Square throw-away (indexable) carbide cutting inserts with cylindrical holes and chip-breaking flutes on both faces. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2907.
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин SNМG.
периодичность проверки — 10 лет.
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 5 6 |
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3627.
8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91).
Требования настоящего стандарта являются обязательными.
(Введено дополнительно, Изм. № 3).

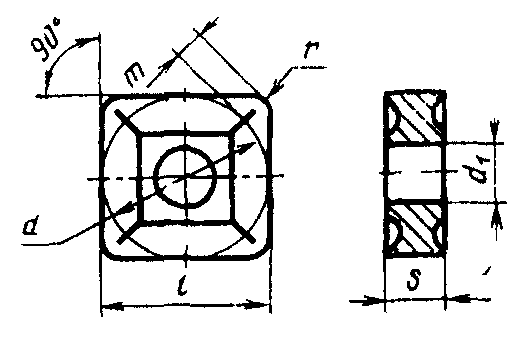

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин класса допуска М | l-d | s | r | m | d 1 | ||
| цифровое | буквенноцифровое | применяемость <*> | |||||
| 03125-090304 | SNМG-090304 | 9,525 | 3,18 | 0,4 | 1,808 | 3,81 | |
| 03125-090308 | SNМG-090308 | 0,8 | 1,644 | ||||
| 03125-120404 | SNМG-120404 | 12,700 | 4,76 | 0,4 | 2,465 | 5,16 | |
| 03125-120408 | SNМG-120408 | 0,8 | 2,301 | ||||
| 03125-120412 | SNМG-120412 | 1,2 | 2,137 | ||||
| 03125-150412 | SNМG-150412 | 15,875 | 1,2 | 2,795 | 6,35 | ||
| 03125-150416 | SNМG-150416 | 1,6 | 2,630 | ||||
| 03125-150608 | SNМG-150608 | 6,35 | 0,8 | 2,959 | |||
| 03125-150612 | SNМG-150612 | 1,2 | 2,795 | ||||
| 03125-190612 | SNМG-190612 | 19,050 | 1,2 | 3,452 | 7,93 | ||
| 03125-190616 | SNМG-190616 | 1,6 | 3,288 | ||||
| 03125-250716 | SNМG-250716 | 25,400 | 7,9 | 1,6 | 4,598 | 9,12 | |
| 03125-250724 | SNМG-250724 | 2,4 | 4,274 | ||||
<*> См. Приложение 4.
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска М, длиной режущей кромки l = 9,525 мм, радиусом r = 0,4 мм:
(Измененная редакция, Изм. № 2, 3).
3. Форма и размеры стружколомающих канавок указаны в Приложении 1.
4. Ориентировочная масса пластин указана в Приложении 2.
5. Система обозначений пластин по ГОСТ 19042-80.
6. Технические требования — по ГОСТ 19086-80.
7. Применяемые марки сплавов указаны в Приложении 3.
(Введен дополнительно, Изм. № 3).
Приложение 1
Рекомендуемое

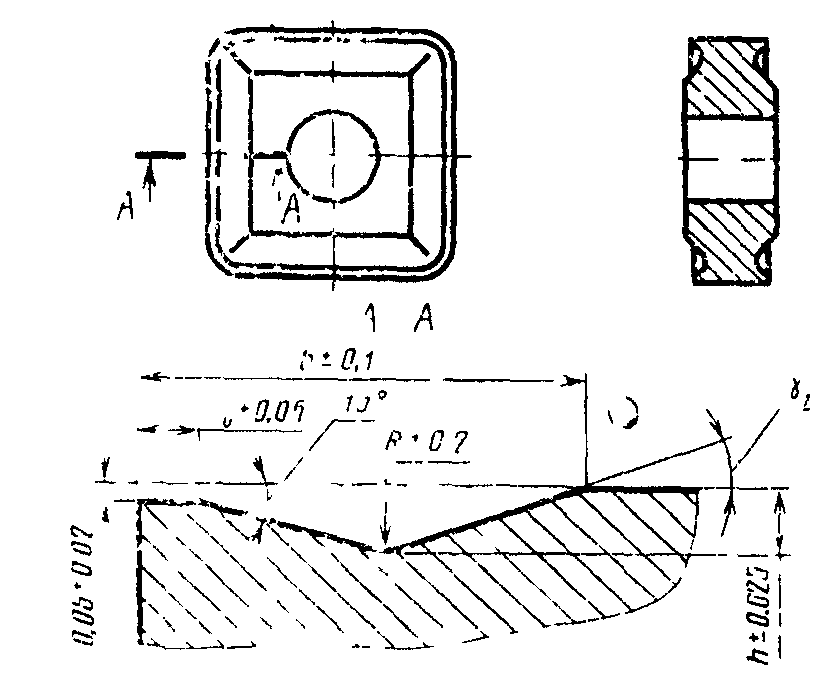

Форма и размеры стружколомающих канавок на передних поверхностях пластин указана на чертеже и в таблице.
| Цифровое обозначение пластин | b | b | R | h | гамма |
| 03125-090304 | 0,2 | 1,50 | 0,8 | 0,22 | 26°10' |
| 03125-090308 | |||||
| 03125-120404 | 1,95 | 1,2 | 0,24 | 17°30' | |
| 03125-120408 | |||||
| 03125-120412 | |||||
| 03125-150412 | 0,3 | 2,05 | |||
| 03125-150416 | |||||
| 03125-190612 | 0,4 | 2,25 | 1,7 | 18°50' | |
| 03125-190616 | |||||
| 03125-250716 | 0,8 | 2,80 | 2,0 | 17°30' | |
| 03125-250724 | |||||
| 03125-150608 | 0,3 | 2,05 | 1,2 | ||
| 03125-150612 |
(Измененная редакция, Изм. № 1).
| Обозначение пластин | Ориентировочная масса пластин, г | |||||
| из твердого сплава марок | из безвольфрамовых | |||||
| ВК6 | ВК8 | Т5К10 | Т14К8 | Т15К6 | твердых сплавов марки ТН20 | |
| 03125-090304 | 3,39 | 3,34 | 2,93 | 2,66 | 2,61 | 1,32 |
| 03125-090308 | 3,37 | 3,32 | 2,91 | 2,65 | 2,60 | 1,31 |
| 03125-120404 | 8,92 | 8,79 | 7,71 | 6,99 | 6,86 | 3,47 |
| 03125-120408 | 8,91 | 8,78 | 7,70 | 6,98 | 6,85 | 3,47 |
| 03125-120412 | 8,87 | 8,74 | 7,67 | 6,95 | 6,83 | 3,45 |
| 03125-150412 | 13,90 | 13,70 | 12,10 | 10,90 | 10,70 | 5,43 |
| 03125-150416 | 13,90 | 13,70 | 12,00 | 10,80 | 10,60 | 5,43 |
| 03125-190612 | 26,60 | 26,20 | 23,00 | 20,80 | 20,50 | - |
| 03125-190616 | 26,50 | 26,10 | 22,90 | 20,70 | 20,40 | - |
| 03125-250716 | 61,20 | 60,30 | 52,90 | 48,00 | 47,10 | - |
| 03125-250724 | 61,00 | 60,10 | 52,70 | 47,80 | 46,90 | - |
| 03125-150608 | 18,60 | 18,30 | 16,20 | 14,60 | 14,32 | 7,30 |
| 03125-150612 | 18,54 | 18,26 | 16,14 | 14,54 | 11,27 | 7,24 |
(Измененная редакция, Изм. № 3).
| Цифровое обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
| 05125-120404 | № 1, № 3, № 2, № 7, № 11 | - | № 5, № 6 |
| 05125-120408 | № 1, № 2, № 7, | № 5, № 6 | |
| 05125-120412 | № 11 | ||
| 05125-160608 05125-160612 | № 1, № 11 | № 5 | № 2, № 3, № 6, № 7 |
| 05125-190608 | № 5, № 11 | № 1 | № 3, № 2, № 6, № 7 |
| 05125-190612 | № 5 | № 1, № 3, № 2, | № 6 |
| 05125-190616 | № 7 |
№ 1 — ВК10-ХОМ, № 2 — ВК6-ОМ, № 3 — ВК6, № 5 — Т5К10, № 6 — Т14К8, № 7 — Т15К6, № 11 — ВП1255.
| d | Обозначение | Пластины со стружколомающими канавками на двух сторонах | ||||
| радиус при вершине, r эпсилон | ||||||
| 0,4 | 0,8 | 1,2 | 1,6 | 2,4 | ||
| 12,7 | СNМG 1204 | + | + | + | ++ | +++ |
| 15,875 | СNМG 1606 | +++ | + | + | ++ | +++ |
| 19,05 | СNМG 1906 | +++ | + | + | + | ++ |
| 25,4 | СNМG 2509 | +++ | +++ | +++ | +++ | ++ |
Примечание. + — пластины основного применения, стандартизованные.
++ — пластины ограниченного применения, нестандартизованные.
