Утвержден и введен в действие Постановлением Госстандарта СССР от 19 июня 1980 г. № 2914

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ

ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ

И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Тriangular throw-away (indexable) carbide cutting inserts with end-clearance angle and chip-breaking flutes. Design and dimensions

ГОСТ 24250-80

Группа В56

ОКП 19 6000

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скапа, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2914.

3. В настоящий стандарт введен международный стандарт ИСО 883-85 «Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры» в части пластин ТРМR.

4. Срок проверки — 2000 г; периодичность проверки — 10 лет.

5. Введен впервые.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 19042-80 4
ГОСТ 19086-80 5

7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3629.

8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

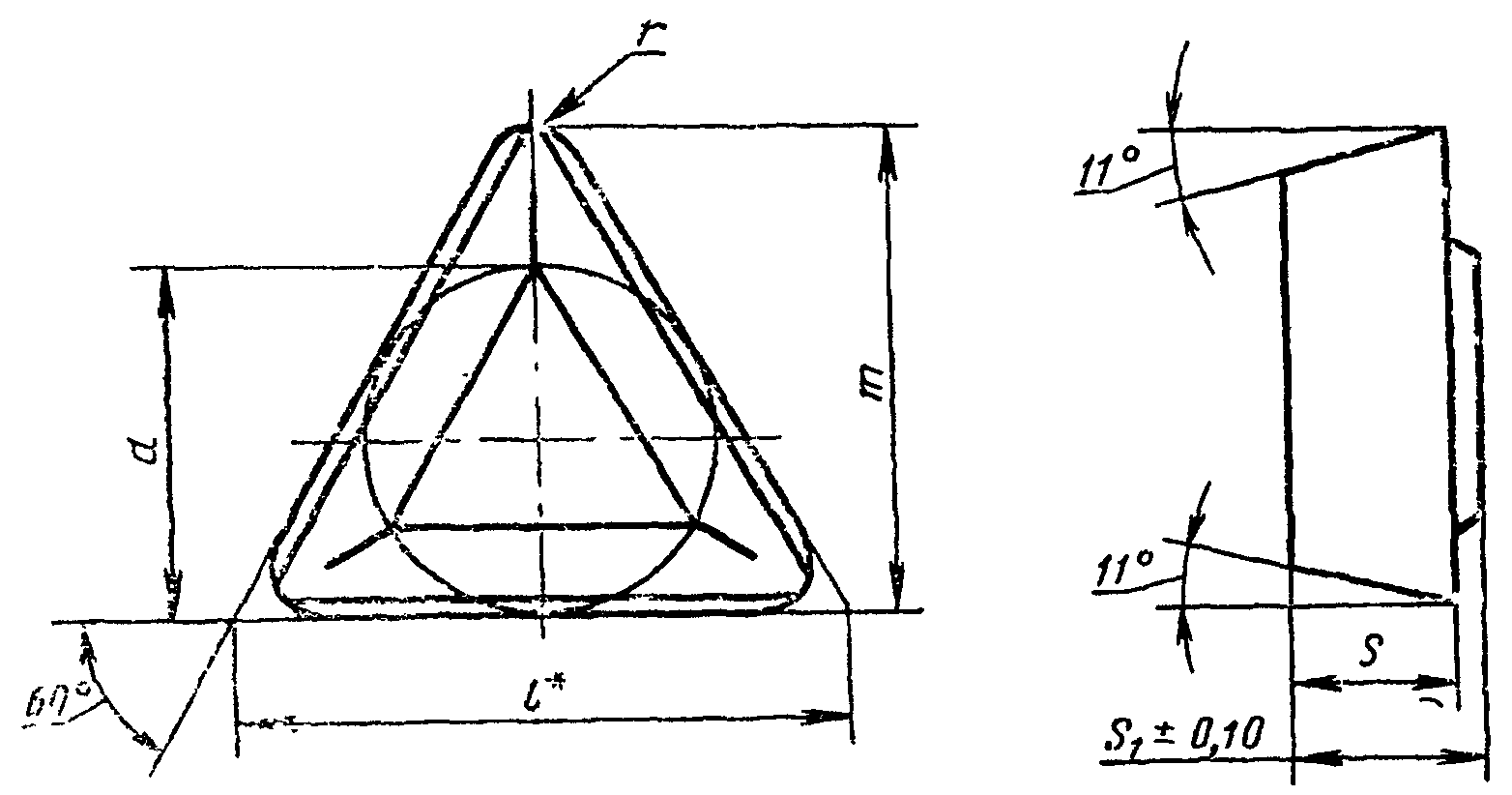

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Информационные данные

Черт.

<*> Размер для справок.

мм

Обозначение пластин классов допусковldss1rm
МG
цифровоебуквенно-цифровоеприменяемость <*>цифровоебуквенно-цифровоеприменяемость <*>
01322-110304ТРМR-11030401332-110304ТРGR-11030411,06,3503,183,440,49,128
01322-110308ТРМR-11030801332-110308ТРGR-1103083,520,88,73
01322-160304ТРМR-16030401332-160304ТРGR-16030416,59,5253,440,413,891
01322-160308ТРМR-16030801332-160308ТРGR-1603083,620,813,494
01322-160312ТРМR-16031201332-160312ТРGR-1603121,213,097

Пример условного обозначения при заказе пластин из твердого сплава марки Т15К6 класса допуска U, длиной режущей кромки l = 11,0 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм:

19 6613 0441 110304.

(Измененная редакция, Изм. № 1).

2. Форма и размеры стружколомающих канавок указаны в Приложении 1.

3. Ориентировочная масса пластин указана в Приложении 2.

4. Система обозначения пластин — по ГОСТ 19042-80.

5. Технические требования — по ГОСТ 19086-80.

6. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно, Изм. № 2).

Приложение 1

Рекомендуемое

Форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1, 2 и в таблице.

Форма 1 для пластин: 01332-110304, 01332-160304,

01322-110304, 01322-160304

Приложение 1

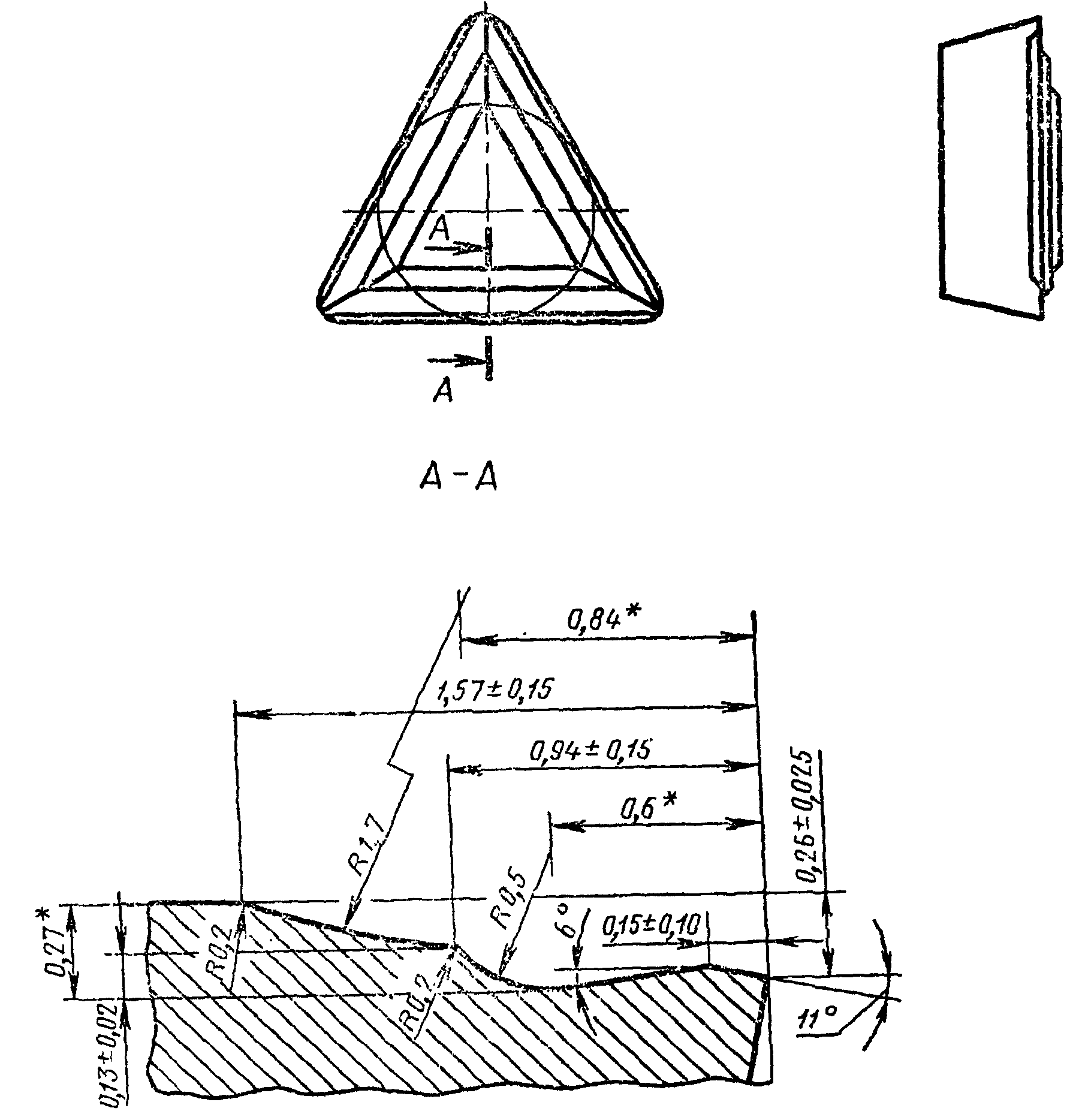

Черт. 1

<*> Размер для справок.

Приложение 1

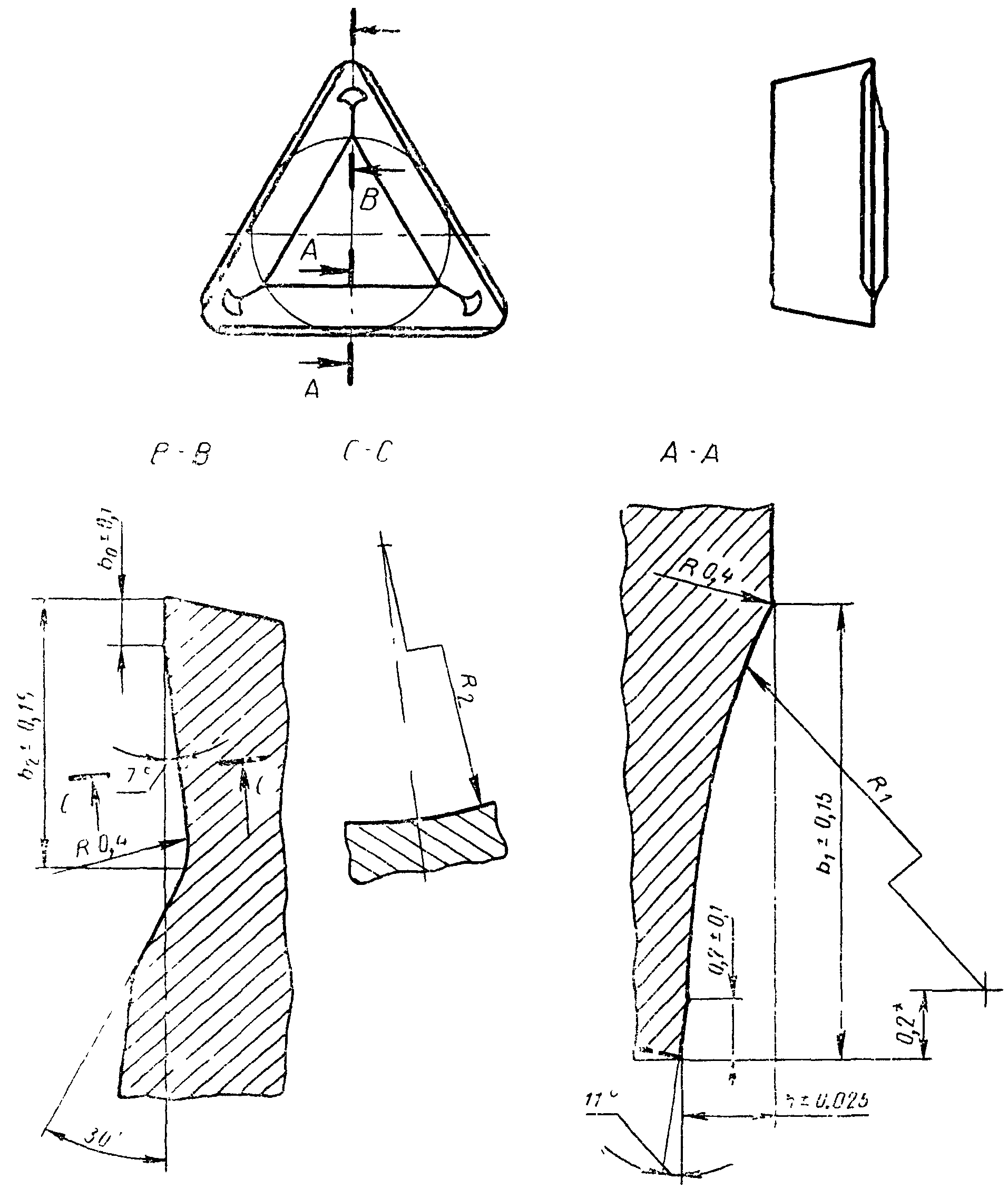

Черт. 2

<*> Размер для справок.

мм

Цифровое обозначение пластинb0b1b2hR1R2
01322-1103080,151,50,90,343,03,2
01322-110308
01322-1603081,80,443,5
01322-160308
01322-1603120,201,06,0
01322-160312

Приложение 2

Справочное

Обозначение пластинОриентировочная масса пластин в г, марок
Т15К6ВП1255ТН20
01322-1103041,621,940,82
01332-110304
01322-1103081,641,920,82
01332-110308
01322-1603043,964,751,99
01332-160304
01322-1603083,944,722,02
01332-160308
01322-1603123,924,702,00
01332-160312

(Измененная редакция, Изм. № 2).

Приложение 3
Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластинОсновное применениеПрименение по специальному заказу
01322-110304№ 7, № 11№ 8
01332-110304
01322-110308
01332-110308
01322-160304
01332-160304
01322-160312
01332-160308
01322-160312№ 7, № 11№ 8
01332-160312-№ 7, № 8, № 11

№ 7 — Т15К6; № 8 — ТН20; № 11 — ВП1255.

Приложение 4
Справочное

ПРИМЕНЕНИЕ ПЛАСТИН

dЗадний угол \alpha_{n}Пластины классов допусков G, М
Со стружколомающими канавками на передней поверхности (R)
ОбозначениеРадиус при вершине r_{\epsilon}
0,40,81,21,6
6,3511°ТРGR 1103++++++++++
ТРМR 1103++++++
9,525ТРGR 1603+++++++++++
ТРМR 1603+++++
12,7ТРGR 2204++++++++
ТРМR 2204++++++++

Примечание. + — пластины основного применения, стандартизованные.

++ — пластины ограниченного применения, нестандартизованные.

+++ — пластины, не рекомендуемые для применения.

Приложения 3, 4. (Введены дополнительно, Изм. № 2).
