ГОСТ 19062-80. Пластины режущие сменные многогранные твердосплавные параллелограммной формы с углом 55° и стружколомающими канавками на одной стороне. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2906)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2906
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ПАРАЛЛЕЛОГРАММНОЙ ФОРМЫ С УГЛОМ 55° И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ
Parallelogram throw-away (indexable) carbide cutting inserts with 55° included angle and chip-breaking flutes on one face only. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2906.
3. Срок проверки — 2000 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 4 5 |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3613.
7. Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 1).

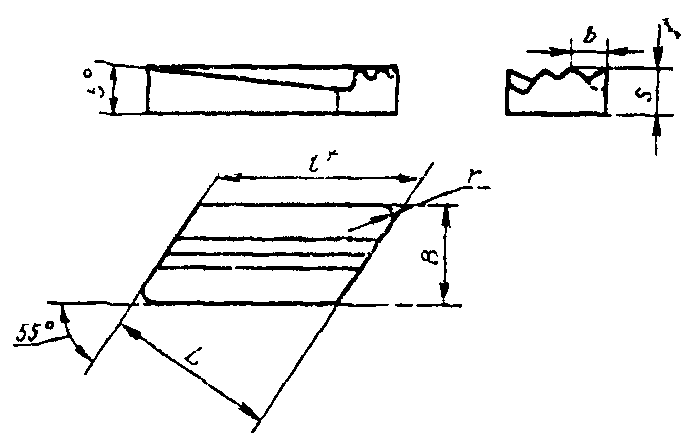

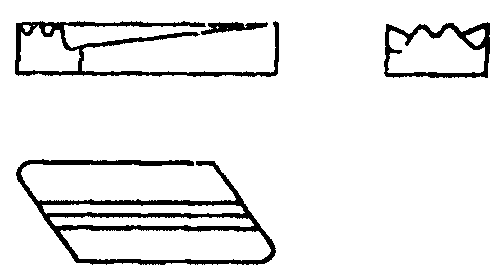

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин класса допуска U | l | L | B | s | r | b | |||||
| Правые | Левые | ||||||||||
| цифровое | буквенноцифровое | Применяемость | цифровое | буквенноцифровое | Применяемость | ||||||
| 08116-170405-130 | KNUX-170405R30 | 08116-170405-230 | KNUX-170405L30 | 17 | 14 | 10 | 4,8 | 0,5 | 3,0 | ||
| 08116-170410-130 | KNUX-170410R30 | 08116-170410-230 | KNUX-170410L30 | 1,0 | |||||||
| 08116-170410-136 | KNUX-170410R36 | 08116-170410-236 | KNUX-170410L36 | 3,6 | |||||||
| 08116-170415-130 | KNUX-170415R30 | 08116-170415-230 | KNUX-170415L30 | 1,5 | 3,0 | ||||||
| 08116-170415-136 | KNUX-170415R36 | 08116-170415-236 | KNUX-170415L36 | 3,6 | |||||||
| 08116-190605-130 | KNUX-190605R30 | 08116-190605-23О | KNUX-190605L30 | 19 | 16 | 6,3 | 0,5 | 3,0 | |||
| 08116-190610-130 | KNUX-190610R30 | 08116-190610-230 | KNUX-190610L30 | 1,0 | |||||||
| 08116-190610-136 | KNUX-190610R36 | 08116-190610-236 | KNUX-190610L36 | 3,6 | |||||||
| 08116-190615-130 | KNUX-190615R30 | 08116-190615-230 | KNUX-190615L30 | 1,5 | 3,0 | ||||||
| 08116-190615-136 | KNUX-190615R36 | 08116-190615-236 | KNUX-190615L36 | 3,6 | |||||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, длиной режущей кромки l = 17 мм, радиусом r = 0,5 мм, правой:
2. Форма и размеры стружколомающих канавок указаны в Приложении 1.
3. Ориентировочная масса пластин указана в Приложении 2.
4. Система обозначений пластин — по ГОСТ 19042-80.
5. Технические требования — по ГОСТ 19086-80.
6. Применяемые марки сплавов указаны в Приложении 3.
(Введен дополнительно, Изм. № 1).
Приложение 1
Рекомендуемое

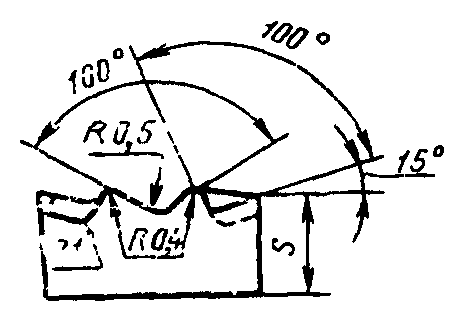

Форма и размеры стружколомающих канавок на передней поверхности пластин
Приложение 2
Справочное
| Цифровое обозначение пластин | Ориентировочная масса пластин, г, из твердого сплава марок | ||||
| ВК6 | ВК8 | Т5К10 | Т14К8 | Т15К6 | |
| 08116-170405-130 08116-170405-230 | 10,3 | 10,20 | 8,94 | 8,11 | 7,97 |
| 08116-170410-130 08116-170410-230 | 10,3 | 10,10 | 8,87 | 8,04 | 7,90 |
| 08116-170410-136 08116-170410-236 | 10,3 | 10,20 | 8,92 | 8,08 | 7,94 |
| 08116-170415-130 08116-170415-230 | 10,1 | 9,97 | 8,74 | 7,92 | 7,79 |
| 08116-170415-136 08116-170415-236 | 10,2 | 10,00 | 8,79 | 7,97 | 7,83 |
| 08116-190605-130 08116-190605-230 | 16,1 | 15,90 | 13,90 | 12,60 | 12,40 |
| 08116-190610-130 08116-190610-230 | 16,0 | 15,70 | 13,80 | 12,50 | 12,30 |
| 08116-190610-136 08116-190610-236 | 16,0 | 15,80 | 13,80 | 12,50 | 12,30 |
| 08116-190615-130 08116-190615-230 | 15,8 | 15,60 | 13,60 | 12,40 | 12,10 |
| 08116-190615-136 08116-190615-236 | 15,8 | 15,60 | 13,70 | 12,40 | 12,20 |
(Измененная редакция, Изм. № 1).
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
| Цифровое обозначение пластин | Основное применение | Применение по специальному заказу |
| 08116-170405-130 03116-170405-230 | - | № 3, № 4, № 5, № 6, № 7 |
| 08116-170410-130 08116-170410-230 | ||
| 08116-170410-136 08116-170410-236 | ||
| 08116-170415-130 08116-170415-230 | ||
| 08116-190605-130 08116-190605-230 | ||
| 08116-190610-130 | № 4, № 5, № 6, № 7 | № 3 |
| 08116-190610-230 | - | № 3, № 4, № 5, № 6, № 7 |
| 08116-190610-136 | № 4, № 5, № 6, № 7 | № 3 |
| 08116-190610-236 | - | № 3, № 4, № 5, № 6, № 7 |
| 08116-190615-130 08116-190615-230 | № 3, № 4, № 5, № 6, № 7 | |
| 08116-190615-136 08116-190615-236 | ||
| 08116-170415-136 08116-170415-236 | № 3, № 4, № 5, № 6, № 7 |
№ 3 — ВК6; № 4 — ВК8, № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6.
(Введено дополнительно, Изм. № 1).
