ГОСТ 24251-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом 20°. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2914)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2914
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ 20°
Triangular throw-away (indexable) carbide cutting inserts with 20° end-clearance angle. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2914.
3. Срок проверки — 2000 г.; периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 3 4 |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3630.
7. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).

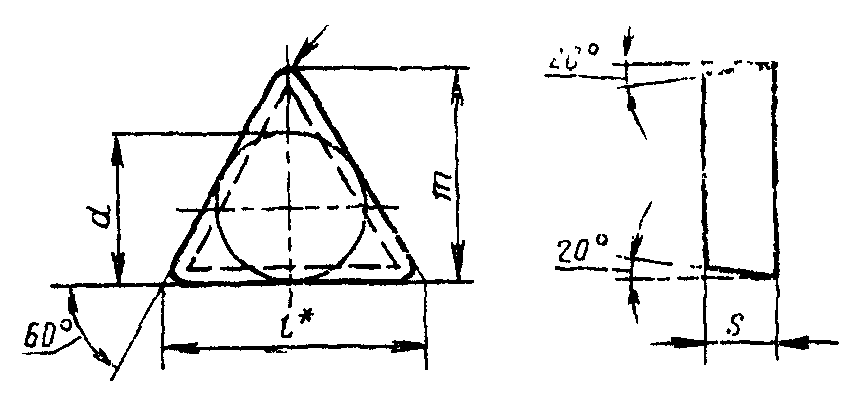

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин класса допуска G | Применяемость | l | d | s | r | m | |
| цифровое | буквенноцифровое | ||||||
| 01431-110308 | ТЕGN-110308 | 11,0 | 6,350 | 3,18 | 0,8 | 8,731 | |
| 01431-160308 | ТЕGN-160308 | 16,5 | 9,525 | 0,8 | 13,494 | ||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6-ОМ длиной режущей кромки l = 11,0 мм, толщиной s = 3,18 мм, радиусом r = 0,8 мм:
2. Ориентировочная масса пластин указана в Приложении 1.
3. Система обозначения пластин — по ГОСТ 19042-80.
4. Технические требования — по ГОСТ 19086-80.
5. Применяемые марки сплавов указаны в Приложении 2.
(Введен дополнительно, Изм. № 2).
Приложение 1
Справочное
| Обозначение пластин | Ориентировочная масса пластин, г | ||
| из твердого сплава марок | из безвольфрамового твердого сплава марки | ||
| ВК6-ОМ | Т8К7 | ТН20 | |
| 01431-110308 | 1,55 | 1,33 | 0,61 |
| 01431-160308 | 4,28 | 3,68 | 1,67 |
(Измененная редакция, Изм. № 2).
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
| Цифровое обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
| 01431-110308 | № 2 | № 15 | № 8 |
| 01431-160308 |
№ 2 — ВК6-ОМ; № 8 — ТН20; № 15 — Т8К7.
