ГОСТ 24247-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием и стружколомающими канавками на двух сторонах. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.07.1980 № 2904)
(ред. от 01.12.1990)
Постановлением Госстандарта СССР
от 19 июля 1980 г. № 2904
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ДВУХ СТОРОНАХ
Triangular throw-away (indexable) carbide cutting inserts with cylindrical holes
and chip-breaking flutes on both faces.
Design and dimensions
Дата введения 1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.07.1980 № 2904.
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин ТNМG.
4. Срок проверки — 2000 г., периодичность проверки — 10 лет.
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 5 6 |
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3613.
8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
(Введен дополнительно, Изм. № 2).

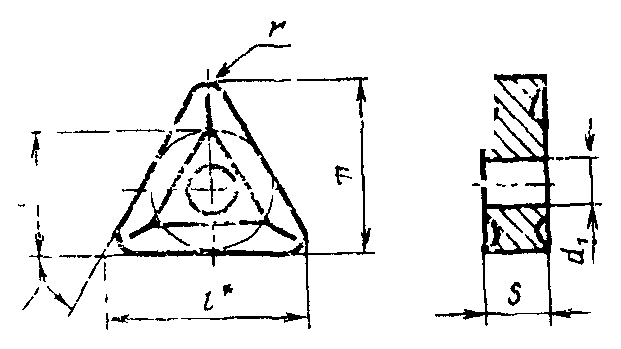

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин класса допуска М | l | s | r | m | d | d 1 | ||
| цифровое | буквенноцифровое | Применяемость <*> | ||||||
| 01125-110304 | ТNМG-110304 | 11,0 | 3,18 | 0,4 | 9,128 | 6,350 | 2,26 | |
| 01125-160404 | ТNМG-160404 | 16,5 | 4,76 | 0,4 | 13,891 | 9,525 | ||
| 01125-160408 | ТNМG-160408 | 0,8 | 13,494 | 3,81 | ||||
| 01125-160412 | ТNМG-160412 | 1,2 | 13,097 | |||||
| 01125-220404 | ТNМG-220404 | 22,0 | 0,4 | 18,653 | 12,700 | |||
| 01125-220408 | ТNМG-220408 | 0,8 | 18,256 | 5,16 | ||||
| 01125-220412 | ТNМG-220412 | 1,2 | 17,859 | |||||
| 01125-220416 | ТNМG-220416 | 1,6 | 17,463 | |||||
<*> См. Приложение 4.
Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6 класса допуска М, диаметром d = 6,350
3. Форма и размеры стружколомающих канавок указаны в Приложении 1.
4. Ориентировочная масса пластин указана в Приложении 2.
5. Система обозначений пластин — по ГОСТ 19042-80.
6. Технические требования — по ГОСТ 19086-80.
7. Применяемые марки сплавов указаны в Приложении 3.
Приложение 1
Рекомендуемое
Форма и размеры стружколомающих канавок на передних поверхностях пластин указаны на чертеже и в таблице.
| Цифровое обозначение пластин | b 0 | b | R | h | гамма 1 | гамма 2 |
| 01125-110304 | 0,2 | 1,30 | 0,6 | 0,22 | 20° | 26°40' |
| 01125-160404 | 1,95 | 1,2 | 0,24 | 15° | 17°30' | |
| 01125-160408 | ||||||
| 01125-160412 | ||||||
| 01125-220404 | ||||||
| 01125-220408 | 0,3 | 2,05 | ||||
| 01125-220412 | ||||||
| 01125-220416 |
Приложение 2
Справочное
| Цифровое обозначение пластин | Ориентировочная масса пластин, г | ||
| из твердого сплава марок | из безвольфрамовотвердых сплавов марки | ||
| Т15К6 | Т14К8 | ТН20 | |
| 01125-110304 | 1,56 | 1,59 | 0,79 |
| 01125-160404 | 5,27 | 5,34 | 2,66 |
| 01125-160408 | 5,21 | 5,30 | 2,64 |
| 01125-160412 | 5,13 | 5,21 | 2,60 |
| 01125-220404 | 9,24 | 9,40 | - |
| 01125-220408 | 9,21 | 9,37 | - |
| 01125-220412 | 9,12 | 9,29 | - |
| 01125-220416 | 9,01 | 9,17 | - |
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
| Обозначение деталей | Основное применение | Применение по специальному заказу |
|---|---|---|
| 01125-110304 01125-160404 01125-160408 01125-160412 | № 7 | № 6, № 8 |
| 01125-220404 01125-220408 01125-220412 01125-220416 | - | № 6, № 7 |
| d | Обозначение | Пластины со стружколомающими канавками на двух сторонах | ||||
| радиус при вершине r эпсилон | ||||||
| 0,4 | 0,8 | 1,2 | 1,6 | 2,4 | ||
| 6,35 | ТNМG 1103 | ++ | ++ | +++ | +++ | +++ |
| 9,525 | ТNМG 1603 | ++ | ++ | ++ | +++ | +++ |
| ТNМG 1604 | + | + | + | ++ | +++ | |
| 12,7 | ТNМG 2204 | ++ | + | + | + | +++ |
| 15,875 | ТNМG 2706 | +++ | +++ | ++ | ++ | ++ |
| 19,05 | ТNМG 3309 | +++ | +++ | +++ | +++ | ++ |
Примечание. + — пластины основного применения, стандартизованные.
++ — пластины ограниченного применения, нестандартизованные.
