ГОСТ 19061-80. Пластины режущие сменные многогранные твердосплавные параллелограммной формы с углом 84° и фасками на режущих кромках. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 19061-80Действующий акт

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2906)

(ред. от 01.12.1991)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 июня 1980 г. № 2906

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ПАРАЛЛЕЛОГРАММНОЙ ФОРМЫ С УГЛОМ 84° И ФАСКАМИ НА РЕЖУЩИХ КРОМКАХ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Parallelogram throw-away (indexable) carbide cutting inserts with 84° included angle and chamfered cutting edges. Design and dimensions

ГОСТ 19061-80

Группа В56

ОКП 19 6000

Взамен ГОСТ 19061-73

Дата введения в действие
1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; Л. В. Мытарева.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2906.

3. Срок проверки — 2000 г.

4. Взамен ГОСТ 19061-73.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	3 4

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3613.

7. Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в декабре 1991 г. (ИУС 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

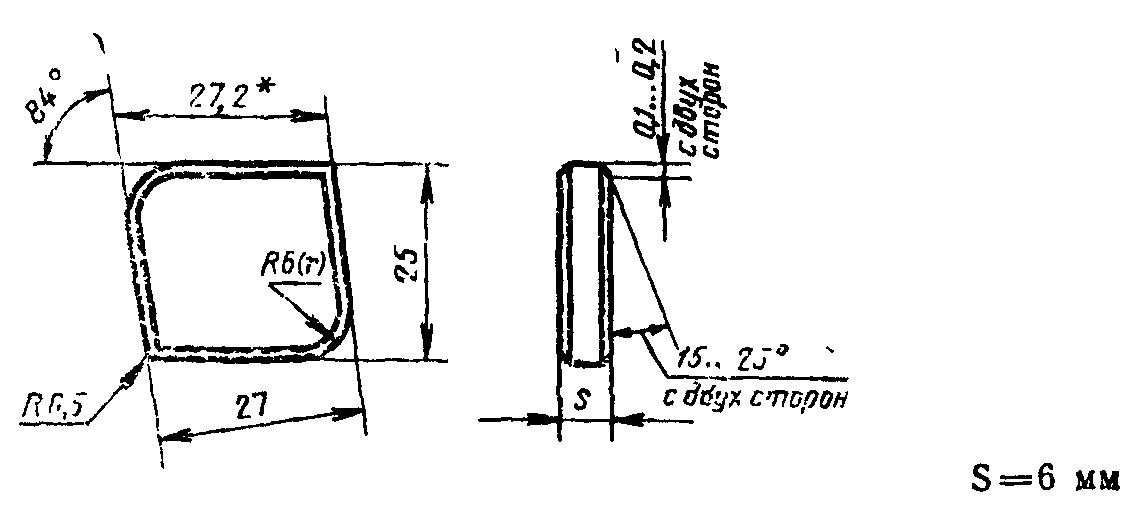

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже.

рис. 1

<*> Размер для справок

Обозначение пластины класса допуска С:

цифровое: 07141-270660;

буквенно-цифровое: FNCN-270660.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6:

196524 0384 270660

2. Ориентировочная масса пластин указана в Приложении 1.

3. Система обозначения пластин по ГОСТ 19042-80.

4. Технические требования — по ГОСТ 19086-80.

5. Применяемые марки сплавов приведены в Приложении 2.

(Введен дополнительно, Изм. № 1).

Приложение 1

Справочное

Цифровое обозначение пластин	Масса пластин, г, из твердого сплава марок					Масса пластин, г, из твердого сплава с покрытием
Цифровое обозначение пластин	ВК6	ВК8	Т15К6	Т14К8	Т5К10	ВП1255	ВП3115	ВП3325
07141-270660	58,6	57,8	45,1	45,9	50,6	53,75	58,6	57,8

Приложение 2
Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластины	Основное применение	Применение по специальному заказу
07141-270660	№ 6	№ 3, № 4, № 5, № 7, № 9, № 10, № 11

№ 3 — ВК6, № 4 — ВК8, № 5 — Т5К10, № 6 — Т14К8, № 7 — Т5К6, № 9 — ВП3115, № 10 — ВП3325, № 11- ВП1255

(Введено дополнительно, Изм. № 1).
