ГОСТ 19075-80. Пластины опорные сменные многогранные твердосплавные шестигранной формы с углом 80°. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 19075-80Действующий акт

(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2912)

(ред. от 01.12.1990)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 июня 1980 г. № 2912

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ШЕСТИГРАННОЙ ФОРМЫ С УГЛОМ 80°

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon throw-away (indexable) carbide shims with 80° included angle. Design and dimensions

ГОСТ 19075-80

Группа В56

ОКП 19 6000

Дата введения
1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2912.

3. Срок проверки — 2000 г., периодичность проверки — 10 лет.

4. Взамен ГОСТ 19075-73.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80	3 4

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3613.

7. Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

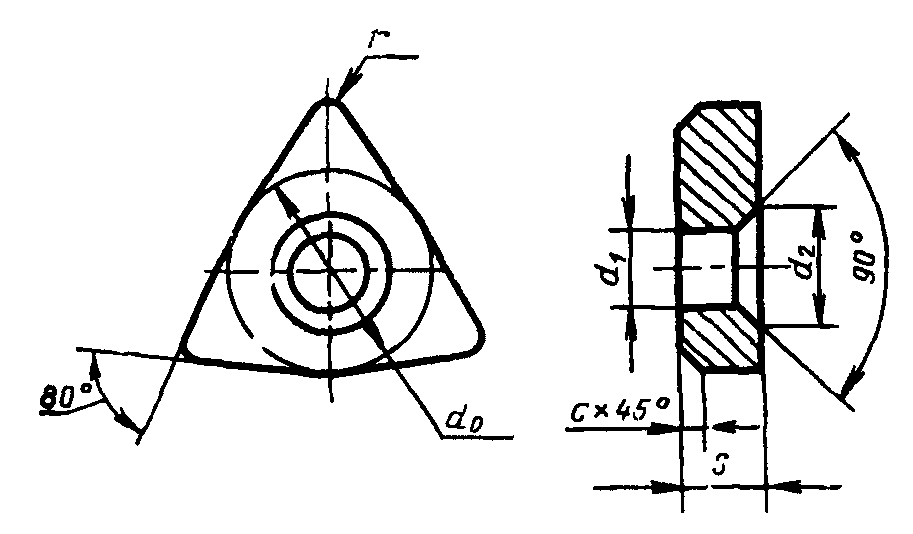

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры, мм

Обозначение пластин			Длина режущей кромки	d 0	s	r	d 1	d 2	с	Масса, г ~=
цифровое	буквенноцифровое	применяемость
711-0603	ОWN-0603		6,5	9,3	3,18	0,8	3,81	6,5	0,5	3,26
711-0604	ОWN-0604				4,76				0,8	4,89
711-0804	ОWN-0804		8,7	12,5			5,16	8,5		8,87
711-1004	ОWN-1004		10,8	15,6		1,2	6,35	10,5		13,90
711-1006	ОWN-1006				6,35					18,60
711-1206	ОWN-1206		12,8	18,8			7,93	12,5		26,80

(Измененная редакция, Изм. № 1).

Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 3,18 мм для режущей пластины длиной l = 6,5 мм:

196527 0429 0603.

3. Система обозначений пластин — по ГОСТ 19042-80.

4. Технические требования — по ГОСТ 19086-80.
