ГОСТ 19044-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 19.06.1980 № 2904)
(ред. от 01.12.1990)
от 19 июня 1980 г. № 2904
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
Triangular throw-away (indexable) carbide cutting inserts with cylindrical holes. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2904.
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин TNMA.
4. Срок проверки — 2000 г., периодичность проверки — 10 лет.
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 4 5 |
7. Ограничение срока действия снято Постановлением Госстандарта СССР № 3610 от 29.12.1990.
8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).

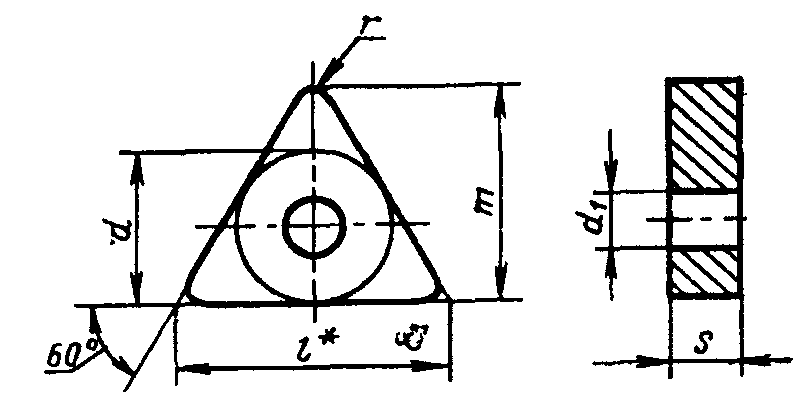

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
| Обозначение пластин классов допусков | l | d | d 1 | s | r | m | ||
| U | ||||||||
| цифровое | буквенноцифровое | Применяемость <*> | ||||||
| 01113-110304 | TNUA-110304 | 11,0 | 6,350 | 2,26 | 3,28 | 0,4 | 9,128 | |
| 01113-110308 | TNUA-110308 | 0,8 | 8,731 | |||||
| 01113-160308 | TNUA-160308 | 16,5 | 9,525 | 3,81 | 0,8 | 13,494 | ||
| 01113-160312 | TNUA-160312 | 1,2 | 13,097 | |||||
| 01113-160404 | TNUA-160404 | 4,76 | 0,4 | 13,897 | ||||
| 01113-160408 | TNUA-160408 | 0,8 | 13,494 | |||||
| 01113-160412 | TNUA-160412 | 1,2 | 13,097 | |||||
| 01113-220408 | TNUA-220408 | 22,0 | 12,700 | 5,16 | 0,8 | 18,256 | ||
| 01113-220412 | TNUA-220412 | 1,2 | 17,859 | |||||
| 01113-220416 | TNUA-220416 | 1,6 | 17,463 | |||||
| 01113-220424 | TNUA-220424 | 2,4 | 16,550 | |||||
| 01113-270612 | TNUA-270612 | 27,5 | 15,875 | 6,35 | 6,35 | 1,2 | 22,622 | |
| 01113-270616 | TNUA-270616 | 1,6 | 22,225 | |||||
| 01113-270624 | TNUA-270624 | 2,4 | 21,432 | |||||
<*> См. Приложение 3.
| Обозначение пластин классов допусков | l | d | d 1 | s | r | m | ||
| М | ||||||||
| цифровое | буквенноцифровое | Применяемость <*> | ||||||
| 01123-110304 | TNMA-110304 | 11,0 | 6,350 | 2,26 | 3,18 | 0,4 | 9,128 | |
| 01123-110308 | TNMA-110308 | 0,8 | 8,731 | |||||
| 01123-160308 | TNMA-160308 | 16,5 | 9,525 | 3,81 | 0,8 | 13,494 | ||
| 01123-160312 | TNMA-160312 | 1,2 | 13,097 | |||||
| 01123-160404 | TNMA-160404 | 4,76 | 0,4 | 13,897 | ||||
| 01123-160408 | TNMA-160408 | 0,8 | 13,494 | |||||
| 01123-160412 | TNMA-160412 | 1,2 | 13,097 | |||||
| 01123-220408 | TNMA-220408 | 22,0 | 12,700 | 5,16 | 0,8 | 18,256 | ||
| 01123-220412 | TNMA-220412 | 1,2 | 17,859 | |||||
| 01123-220416 | TNMA-220416 | 1,6 | 17,463 | |||||
| 01123-220424 | TNMA-220424 | 2,4 | 16,550 | |||||
| 01123-270612 | TNMA-270612 | 27,5 | 15,875 | 6,35 | 6,35 | 1,2 | 22,622 | |
| 01123-270616 | TNMA-270616 | 1,6 | 22,225 | |||||
| 01123-270624 TNMA-270624 | 2,4 | 21,432 | ||||||
<*> См. Приложение 3.
| Обозначение пластин классов допусков | l | d | d 1 | s | r | m | ||
| G | ||||||||
| цифровое | буквенноцифровое | Применяемость <*> | ||||||
| - | - | 11,0 | 6,350 | 2,26 | 3,18 | 0,4 | 9,128 | |
| - | - | 0,8 | 8,731 | |||||
| - | - | 16,5 | 9,525 | 3,81 | 0,8 | 13,494 | ||
| - | - | 1,2 | 13,097 | |||||
| - | - | 4,76 | 0,4 | 13,897 | ||||
| 01133-160408 | TNGA-160408 | 0,8 | 13,494 | |||||
| 01133-160412 | TNGA-160412 | 1,2 | 13,097 | |||||
| 01133-220408 | TNGA-220408 | 22,0 | 12,700 | 5,16 | 0,8 | 18,256 | ||
| 01133-220412 | TNGA-220412 | 1,2 | 17,859 | |||||
| 01133-220416 | TNGA-220416 | 1,6 | 17,463 | |||||
| - | - | 2,4 | 16,550 | |||||
| - | - | 27,5 | 15,875 | 6,35 | 6,35 | 1,2 | 22,622 | |
| 01133-270616 | TNGA-270616 | 1,6 | 22,225 | |||||
| - | - | 2,4 | 21,432 | |||||
<*> См. Приложение 3.
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6-ОМ класса допуска U, длиной режущей кромки l = 16,5 мм, толщиной s = 3,18 мм, радиусом r = 0,8 мм:
3. Ориентировочная масса пластин указана в Приложении 1.
4. Система обозначений пластин — по ГОСТ 19042-80.
5. Технические требования — по ГОСТ 19086-80.
6. Применяемые марки сплавов указаны в Приложении 2.
(Введен дополнительно, Изм. № 2).
| Цифровое обозначение | Ориентировочная масса пластин, г | |||||||||
| пластин | из твердого сплава марок | из безвольфрамовых твердых сплавов | из твердого сплава с износостойким покрытием | |||||||
| ВК6-ОМ | ВК6 | ВК8 | ВК10-ХОМ | Т5К10 | Т14К8 | Т15К6 | КНТ16, ТН20 | ВП3115 | ВП3325 | |
| 01113-110304 01123-110304 | 0,96 | 0,96 | 0,95 | 0,93 | 0,83 | 0,75 | 0,74 | 0,38 | 0,96 | 0,95 |
| 01113-110308 01123-110308 | 0,93 | 0,93 | 0,91 | 0,88 | 0,80 | 0,73 | 0,71 | 0,36 | 0,93 | 0,91 |
| 01113-160308 01123-160308 | 4,95 | 4,95 | 4,88 | 4,73 | 4,28 | 3,88 | 3,81 | 1,93 | 4,95 | 4,88 |
| 01113-160312 01123-160312 | 4,87 | 4,87 | 4,81 | 4,66 | 4,21 | 3,82 | 3,75 | 1,90 | 4,87 | 4,81 |
| 01113-160404 01123-160404 | 7,48 | 7,48 | 7,38 | 7,15 | 6,47 | 5,86 | 5,76 | 2,91 | 7,48 | 7,38 |
| 01113-160408 01123-160408 01133-160408 | 7,42 | 7,42 | 7,32 | 7,10 | 6,41 | 5,81 | 5,71 | 2,89 | 7,42 | 7,32 |
| 01113-160412 01123-160412 01133-160412 | 7,29 | 7,29 | 7,19 | 6,97 | 6,31 | 5,71 | 5,62 | 2,84 | 7,29 | 7,19 |
| 01113-220408 01123-220408 01133-220408 | 13,20 | 13,20 | 13,00 | 12,61 | 11,40 | 10,30 | 10,20 | - | 13,20 | 13,00 |
| 01113-220424 01123-220424 | 12,60 | 12,50 | 12,30 | 11,50 | 11,00 | 10,80 | 9,76 | - | 12,60 | 12,30 |
| 01113-220412 01123-220412 01133-220412 | 13,10 | 13,10 | 12,90 | 12,51 | 11,30 | 10,20 | 10,10 | - | 13,10 | 12,90 |
| 01113-220416 01123-220416 01133-220416 | 12,90 | 12,90 | 12,70 | 12,31 | 11,20 | 10,10 | 9,95 | - | 12,90 | 12,70 |
| 01113-270612 01123-270612 | 27,50 | 27,50 | 27,10 | 26,28 | 23,80 | 21,60 | 21,20 | - | 27,50 | 27,10 |
| 01113-270616 01123-270616 01133-270616 | 27,30 | 27,30 | 26,90 | 26,09 | 23,60 | 21,40 | 21,00 | - | 27,30 | 26,90 |
| 01113-270624 01123-270624 | 27,10 | 27,10 | 26,70 | 25,89 | 23,40 | 21,20 | 20,80 | - | 27,10 | 26,70 |
(Измененная редакция, Изм. № 2).
ПРИМЕНЕНИЕ МАРОК СПЛАВОВ ПЛАСТИН
| Цифровое обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
|---|---|---|---|
| 01113-110304 | - | № 3, № 7 | № 1, № 2, № 4, № 5, № 6, № 8, № 9, № 10 |
| 01123-110304 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10 |
| 01113-110308 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10 |
| 01123-110308 | № 3, № 7 | № 2, № 1, № 4 | № 5, № 6, № 8, № 9, № 10 |
| 01113-160308 | № 3, № 9 | - | № 1, № 2, № 4, № 5, № 6, № 7, № 8, № 10 |
| 01123-160308 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10 |
| 01113-160312 | № 3, № 4, № 9 | - | № 1, № 2, № 5, № 6, № 7, № 8, № 10 |
| 01123-160312 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10 |
| 01113-160404 | - | - | № 1, № 2, № 3, № 4, № 5, |
| 01123-160404 | № 6, № 7, № 8, № 9, № 10 | ||
| 01113-160408 | № 9 | № 3, № 7 | № 1, № 2, № 4, № 5, № 6, № 8, № 9 |
| 01123-160408 | № 3, № 9, № 10 | № 1, № 2, № 7 | № 4, № 5, № 6, № 8 |
| 01133-160408 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10 |
| 01113-160412 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10 |
| 01123-160412 | № 1, № 3, № 9, № 10 | № 2, № 7 | № 4, № 5, № 6, № 8 |
| 01133-160412 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10 |
| 01113-220408 | № 9 | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 10 |
| 01123-220408 | - | № 10 | № 1, № 2, № 3, № 5, № 4, № 6, № 7, № 9 |
| 01133-220408 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10 |
| 01113-220424 | - | - | № 1, № 2, № 3, № 4, № 5, |
| 01123-220424 | № 6, № 7, № 9, № 10 | ||
| 01113-220412 | № 9 | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 10 |
| 01123-220412 | - | № 7, № 10 | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9 |
| 01133-220412 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10 |
| 01113-220416 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10 |
| 01123-220416 | - | № 3, № 7, № 10 | № 1, № 2, № 4, № 5, № 6, № 9 |
| 01133-220416 | № 5 | - | № 1, № 2, № 3, № 4, № 6, № 7, № 9, № 10 |
| 01113-270612 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10 |
| 01123-270612 | - | № 7 | № 1, № 2, № 3, № 4, № 5, № 6, № 9, № 10 |
| 01113-270616 | № 5, № 7 | № 6 | № 1, № 2, № 3, № 4, № 9, № 10 |
| 01123-270616 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10 |
| 01133-270616 | - | - | № 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10 |
| 01113-270624 | - | - | № 1, № 2, № 3, № 4, № 5, |
| 01123-270624 | № 6, № 7, № 9, № 10 |
№ 1 — ВК10-ХОМ, № 2 — ВК6-ОМ; № 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — КНТ16; ТН20; № 9 — ВП3115; № 10 — ВП3325.
| d | Обозначение | Пластины без стружколомающих канавок | ||||
| радиус при вершине r g | ||||||
| 0,4 | 0,8 | 1,2 | 1,6 | 2,4 | ||
| 6,35 | TNMA 1103 | ++ | ++ | +++ | +++ | +++ |
| 9,525 | TNMA 1603 | ++ | ++ | ++ | +++ | +++ |
| TNMA 1604 | + | + | + | ++ | +++ | |
| 12,7 | TNMA 2204 | ++ | + | + | + | +++ |
| 15,875 | TNMA 2706 | +++ | +++ | ++ | ++ | ++ |
| 19,05 | TNMA 3309 | +++ | +++ | +++ | +++ | ++ |
Примечание. + — пластины основного применения, стандартизованные.
++ — пластины ограниченного применения, нестандартизованные.
