ГОСТ 19073-80. Государственный стандарт Союза ССР. Пластины опорные сменные многогранные твердосплавные трехгранной формы. Конструкция и размеры
(утв. и введен в действие Постановлением Госстандарта СССР от 19.06.1980 № 2912)
(ред. от 01.12.1990)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 № 3613. Документ введен в действие с 01.01.1982. Взамен ГОСТ 19073-73.
от 19 июня 1980 г. № 2912
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ
Triangular throw-away (indexable) carbide shims. Design and dimensions
Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2912.
Срок проверки — 2000 г., периодичность проверки — 10 лет.
Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 19042-80 ГОСТ 19086-80 | 2 3 |
Переиздание (апрель 1992 г.) с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 1).

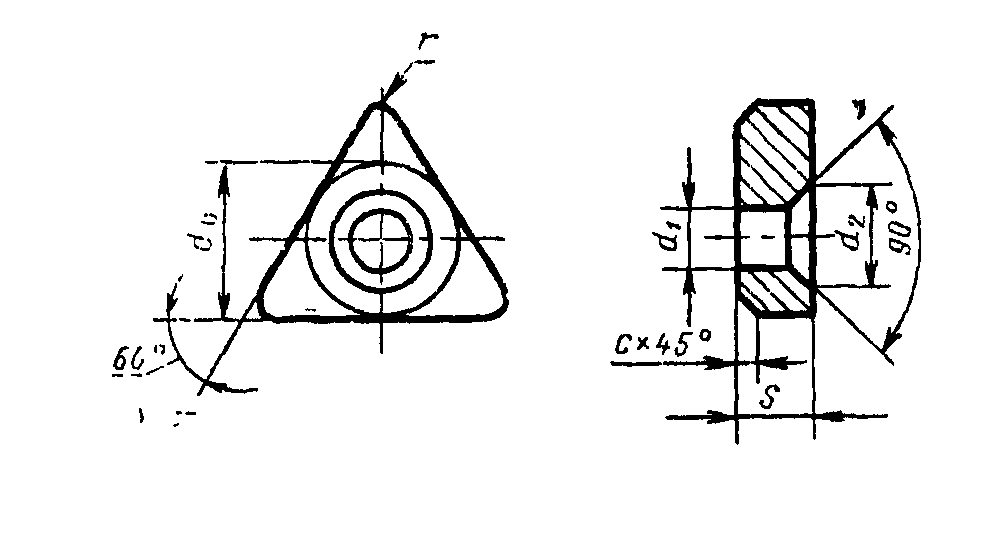

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
| Обозначение пластин | Длина режущей кромки l | d 0 | s | r | d 1 | d 2 | c | Масса, г ~= | ||
| цифровое | буквенноцифровое | применяемость | ||||||||
| 701-1103 | OTN-1103 | 11,0 | 6,1 | 3,18 | 0,8 | 2,26 | 4,2 | 0,5 | 1,81 | |
| 701-1603 | OTN-1603 | 16,5 | 9,3 | 1,2 | 3,81 | 6,5 | 4,18 | |||
| 701-1604 | OTN-1604 | 4,76 | 0,8 | 0,8 | 6,35 | |||||
| 701-2204 | OTN-2204 | 22,0 | 12,5 | 1,2 | 5,16 | 8,5 | 11,50 | |||
| 701-2704 | OTN-2704 | 27,5 | 15,6 | 1,6 | 6,35 | 10,5 | 17,90 | |||
Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 3,18 мм, для режущей пластины длиной l = 11,0 мм:
2. Система обозначения пластин — по ГОСТ 19042-80.
3. Технические требования — по ГОСТ 19086-80.
