Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 июня 1980 г. № 2914

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ С ЗАДНИМ УГЛОМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Square throw-away (indexable) carbide cutting inserts with end-clearance angle and chip-breaking flutes. Design and dimensions

ГОСТ 24252-80

Группа В56

ОКП 19 6000

Дата введения
1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 № 2914.

3. В настоящий стандарт введен международный стандарт ИСО 883-85 «Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры» в части пластин SРМR.

4. Срок проверки — 2000 г; периодичность проверки — 10 лет.

5. Введен впервые.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 19042-80 ГОСТ 19086-80 4 5

7. Ограничение срока действия снято Постановлением Госстандарта от 29.12.1990 № 3631.

8. Переиздание (апрель 1992 г.) с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

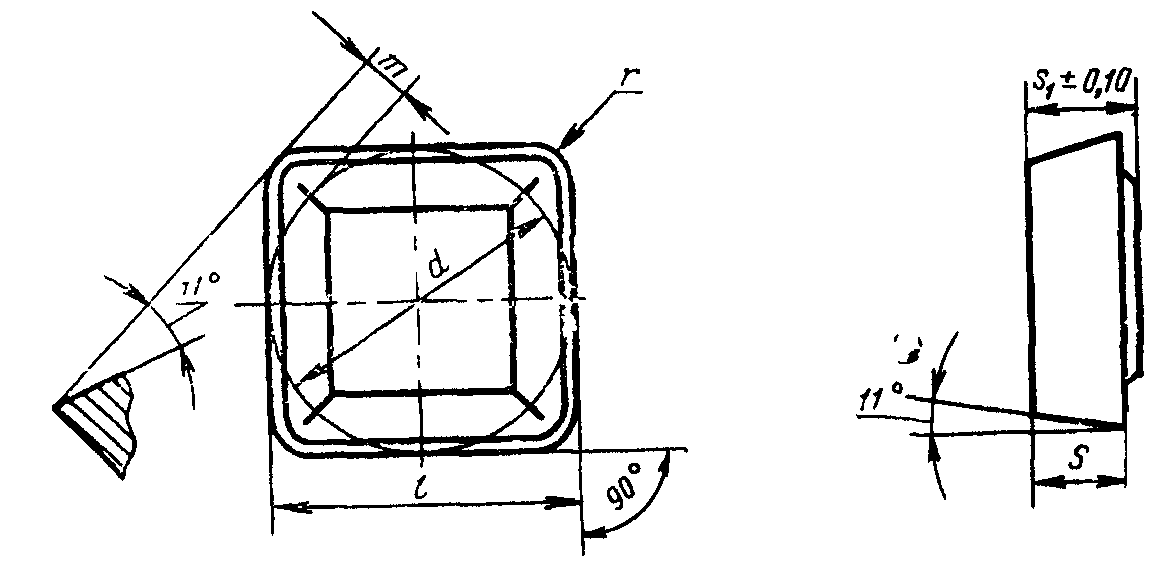

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Информационные данные

мм

Обозначение пластин классов допусковl = dss 1rm
МG
цифровоебуквенноцифровоеПрименяемостьцифровоебуквенноцифровоеПрименяемость
03322-SРМR-03332-SРGR-9,5253,183,440,41,808
090304090304090304090304
03322-SРМR-03332-SРGR-3,520,81,644
090308090308090308090308
03322-SРМR-03332-SРGR-12,7003,440,42,465
120304120304120304120304
03322-SРМR-03332-SРGR-3,020,82,301
120308120308120308120308
03322-SРМR-03332-SРGR-1,22,137
120312120312120312120312

<*> См. Приложение 3.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска G, длиной режущей кромки l = 9,5 мм, радиусом r = 0,4 мм:

196524 0440 090304.

(Измененная редакция, Изм. № 1).

2. Форма и размеры стружколомающих канавок указаны в Приложении 1.

3. Ориентировочная масса пластин указана в Приложении 2.

4. Система обозначений пластин — по ГОСТ 19042-80.

5. Технические требования — по ГОСТ 19086-80.

6. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно. Изм. № 2).

Приложение 1

Рекомендуемое

Форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1, 2 и в таблице.

Форма 1 для пластин 03332-090304; 03332-120304;
03322-090304; 03322-120304

Приложение 1

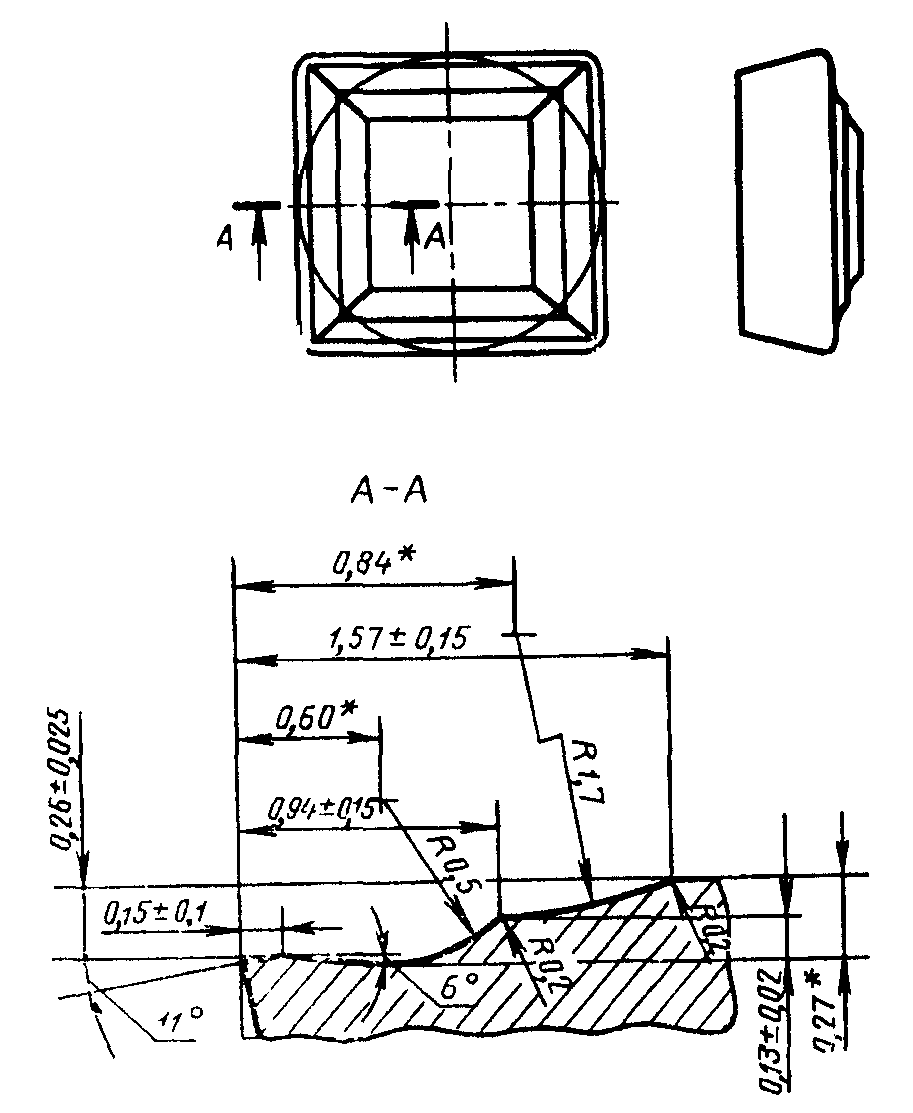

Черт. 1

<*> Размеры для справок.

Форма 2

Приложение 1

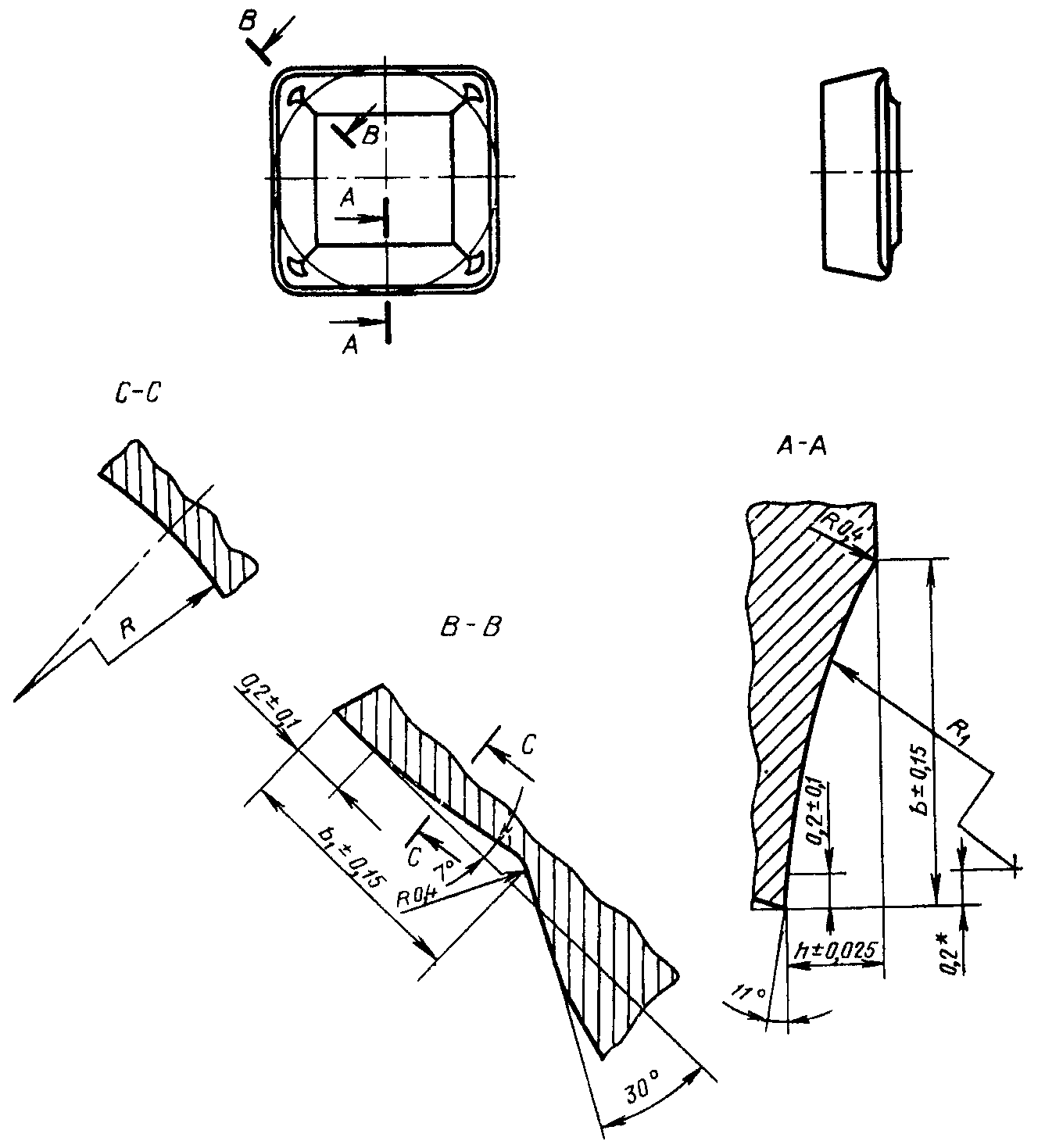

Черт. 2

<*> Размер для справок.

мм

Цифровое обозначение пластинbb 1RR 1h
03322-090308 03322-0903081,50,94,33,00,34
03322-120308 03322-1203081,83,50,44
03322-120312 03322-1203121,06,5

Приложение 2

Справочное

Цифровое обозначениеОриентировочная масса пластин, г
пластинВК6ВК8Т5К10Т14К8Т15К6из безвольфрамового сплава марки ТН20
03322-090304 03332-0903043,923,863,393,073,021,53
03322-090308 03332-0903083,993,933,443,123,071,55
03322-120304 03332-1203047,217,116,235,655,552,80
03322-120308 03332-1203087,407,316,405,815,712,90
03322-120312 03332-1203127,387,296,385,795,692,89

(Измененная редакция, Изм. № 2).

Приложение 3
Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластинОсновное применениеДополнительное применениеПрименение по специальному заказу
03322-090304№ 7-№ 3, № 4, № 5, № 6, № 8
03332-090304-№ 3, № 4, № 5, № 6, № 7, № 8
03322-090308-№ 3, № 4, № 5, № 6,
03332-090308№ 7, № 8
03322-120304№ 3№ 7№ 4, № 5, № 6, № 8
03332-120304--№ 3, № 4, № 5, № 6, № 7, № 8
03322-120308№ 3, № 4, № 5, № 6,
03332-120308№ 7, № 8
03322-120312 03332-120312

№ 3 — ВК6; № 4 — ВК8; № 5 — Т5К10; № 6 — Т14К8; № 7 — Т15К6; № 8 — ТН20.

Приложение 4
Справочное

ПРИМЕНЕНИЕ ПЛАСТИН

dЗадний уголПластины классов допусков G, М
альфа nсо стружколомающими канавками на передней поверхности (R)
обозначениерадиус при вершине r эпсилон
0,40,81,21,6
9,52511°SРGR 0903++++++++++
SРМR 0903++++++
12,7SРGR 1203+++++++++++
SРМR 1203+++++
15,875SРGR 1504++++++++
SРМR 1504++++++++
19,05SРGR 1904++++++++
SРМR 1904++++++++

Примечание. + — пластины основного применения, стандартизованные.

++ — пластины ограниченного применения, нестандартизованные.

+++ — пластины, не рекомендуемые для применения.

Приложения 3, 4. (Введены дополнительно, Изм. № 2).
