Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ

НОМЕНКЛАТУРА

Ductile iron and steel fittings with parallel thread for pipelines. Nomenclature

ГОСТ 8943-75

Группа В61

МКС 23.040.60

Взамен ГОСТ 8943-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Переиздание. Сентябрь 2010 г.

1. Настоящий стандарт распространяется на части из ковкого чугуна с цинковым покрытием и без покрытия, с цилиндрической трубной резьбой, предназначенные для соединения водо- и газопроводных труб (с применением уплотнителя) в системах отопления, водопровода, газопровода и в других системах в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.), при температуре проводимой среды не выше 175 °C и условном давлении: Pу 1,6 МПа (= 16 кгс/см2) при условных проходах не более Dу 40 мм и Pу 1 МПа (= 10 кгс/см2) при условных проходах Dу 50 — 100 мм.

2. Номенклатура соединительных частей приведена в таблице.

Наименование соединительных частей Основные размеры Эскиз Сортамент Dу, мм
Угольник прямой По ГОСТ 8946-75 рис. 1 8; 10; 15; 20; 25; 32; 40; 50; (65); (80); (100)
Угольник переходной По ГОСТ 8947-75 рис. 2 рис. 3
Тройник прямой По ГОСТ 8948-75 рис. 4 8; 10; 15; 20; 25; 32; 40; 50; (65); (80); (100)
Тройник переходной По ГОСТ 8949-75 рис. 5 рис. 6

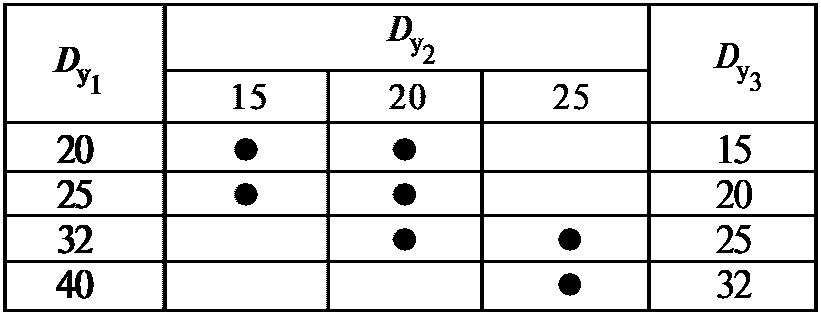

Тройник с двумя переходами По ГОСТ 8950-75 рис. 7 рис. 8
Крест прямой По ГОСТ 8951-75 рис. 9 10; 15; 20; 25; 32; 40; 50; (65); (80); (100)
Крест переходной По ГОСТ 8952-75 рис. 10 рис. 11
Крест с двумя переходами По ГОСТ 8953-75 рис. 12 рис. 13
Муфта прямая короткая По ГОСТ 8954-75 рис. 14 8; 10; 15; 20; 25; 32; 40; 50; (65); (80); (100)
Муфта прямая длинная По ГОСТ 8955-75 рис. 15 8; 10; 15; 20; 25; 32; 40; 50; (65); (80); (100)
Муфта компенсирующая По ГОСТ 8956-75 рис. 16 15; 20; 25; 32; 40; 50

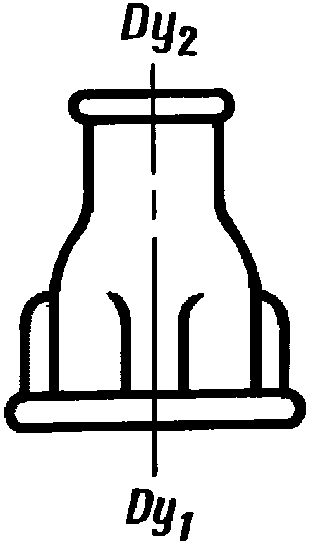

Муфта переходная По ГОСТ 8957-75 рис. 17 рис. 18
Ниппель двойной По ГОСТ 8958-75 рис. 19 8; 10; 15; 20; 25; 32; 40; 50; (65); (80)
Гайка соединительная По ГОСТ 8959-75 рис. 20 8; 10; 15; 20; 25; 32; 40; 50; (65); (80)

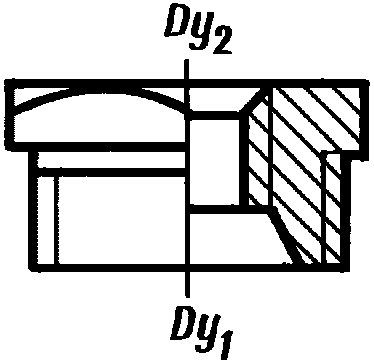

Футорка По ГОСТ 8960-75 рис. 21 рис. 22
Контргайка По ГОСТ 8961-75 рис. 23 8; 10; 15; 20; 25; 32; 40; 50; (65); (80); (100)
Колпак По ГОСТ 8962-75 рис. 24 15; 20; 25; 32; 40; 50
Пробка По ГОСТ 8963-75 рис. 25 8; 10; 15; 20; 25; 32; 40; 50; (65); (80); (100)

Примечание. Соединительные части с Dу, указанными в таблице в скобках или обозначенные знаком "\bigcirc" , применять не рекомендуется.
