ГОСТ 8947-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники переходные. Основные размеры
(введен в действие Постановлением Госстандарта СССР от 14.11.1975 № 2901)
(ред. от 01.03.1983)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1977 года. Взамен ГОСТ 8947-59.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 8947-59"]:::rst n1["ГОСТ 8947-75"]:::doc click n1 "https://bukva.ai/docs/standart-gost-8947-75" "ГОСТ 8947-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники переходные. Основные размеры (введен в дейст" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 2901
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. УГОЛЬНИКИ ПЕРЕХОДНЫЕ
Ductile iron and steel fittings with parallel thread for pipelines. Transition angles. Basic dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена
Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Издание (сентябрь 2010 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г., марте 1983 г. (ИУС 11-80, 7-83).
1а. Угольники должны изготовляться двух исполнений:
Стандарт полностью соответствует СТ СЭВ 3298-81.
(Введено дополнительно, Изм. № 2).

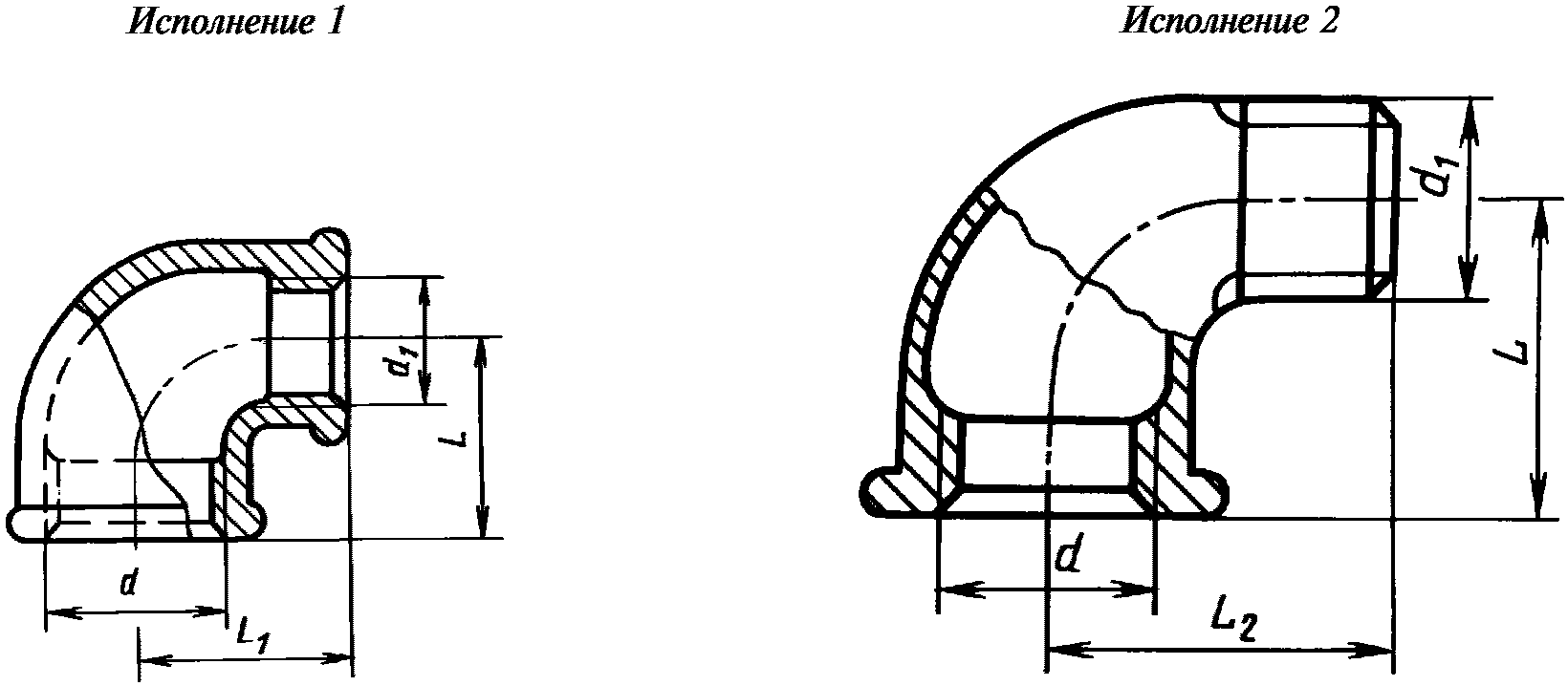

1. Основные размеры угольников должны соответствовать указанным на чертеже и в таблице.
Примечание. Чертеж не определяет конструкцию угольника.
| Условный проход D_{\text{у}} \times D_{\text{у}_{1}} | Резьба | L | L1 | L2 | Масса без покрытия, кг, не более <*> | ||
| d | d1 | Вариант по ГОСТ 8944-75 | |||||
| 1 | 2 | ||||||
| 10 x 8 | G 3/8 — B | G 2/4 — B | 23 | 23 | - | 0,052 | 0,058 |
| 15 x 10 | G 1/2 — B | G 3/8 — B | 26 | 26 | 33 | 0,077 | 0,084 |
| 20 x 10 | G 3/4 — B | G 3/8 — B | 28 | 28 | - | 0,103 | 0,111 |
| 20 x 15 | G 3/4 — B | G 1/2 — B | 30 | 31 | 40 | 0,134 | 0,148 |
| 25 x 15 | G 1 — B | G 1/2 — B | 32 | 34 | - | 0,173 | 0,193 |
| 25 x 20 | G 1 — B | G 3/4 — B | 35 | 36 | 46 | 0,204 | 0,228 |
| 32 x 15 | G 1 1/4 — B | G 1/2 — B | 34 | 38 | - | 0,234 | 0,261 |
| 32 x 20 | G 1 1/4 — B | G 3/4 — B | 36 | 41 | - | 0,260 | 0,289 |
| 32 x 25 | G 1 1/4 — B | G 1 — B | 40 | 42 | 56 | 0,321 | 0,364 |
| 40 x 25 | G 1 1/2 — B | G 1 — B | 42 | 46 | - | 0,415 | 0,468 |
| 40 x 32 | G 1 1/2 — B | G 1 1/4 — B | 46 | 48 | - | 0,459 | 0,515 |
| 50 x 40 | G 2 — B | G 1 1/2 — B | 52 | 55 | - | 0,598 | 0,669 |
| 65 x 50 | G 2 1/2 — B | G 2 — B | 61 | 66 | - | 0,794 | 0,855 |
Примечание. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
Переходного угольника исполнения 1 без покрытия с Dу = 40 мм на D_{\text{у}_{1}} = 25\text{мм} :
Угольник 1-40 x 25 ГОСТ 8947-75
Угольник 1-Ц-40 x 25 ГОСТ 8947-75.
(Измененная редакция, Изм. № 1, 2).
2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
