МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. ТРОЙНИКИ ПЕРЕХОДНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron and steel fittings with parallel thread for pipelines. Transition tees. Basic dimensions

ГОСТ 8949-75

Группа В61

МКС 23.040.60

Взамен ГОСТ 8949-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г., марте 1983 г. (ИУС 11-80, 7-83).

1. Основные размеры тройников должны соответствовать указанным на чертеже и в таблице.

Стандарт полностью соответствует СТ СЭВ 3300-81.

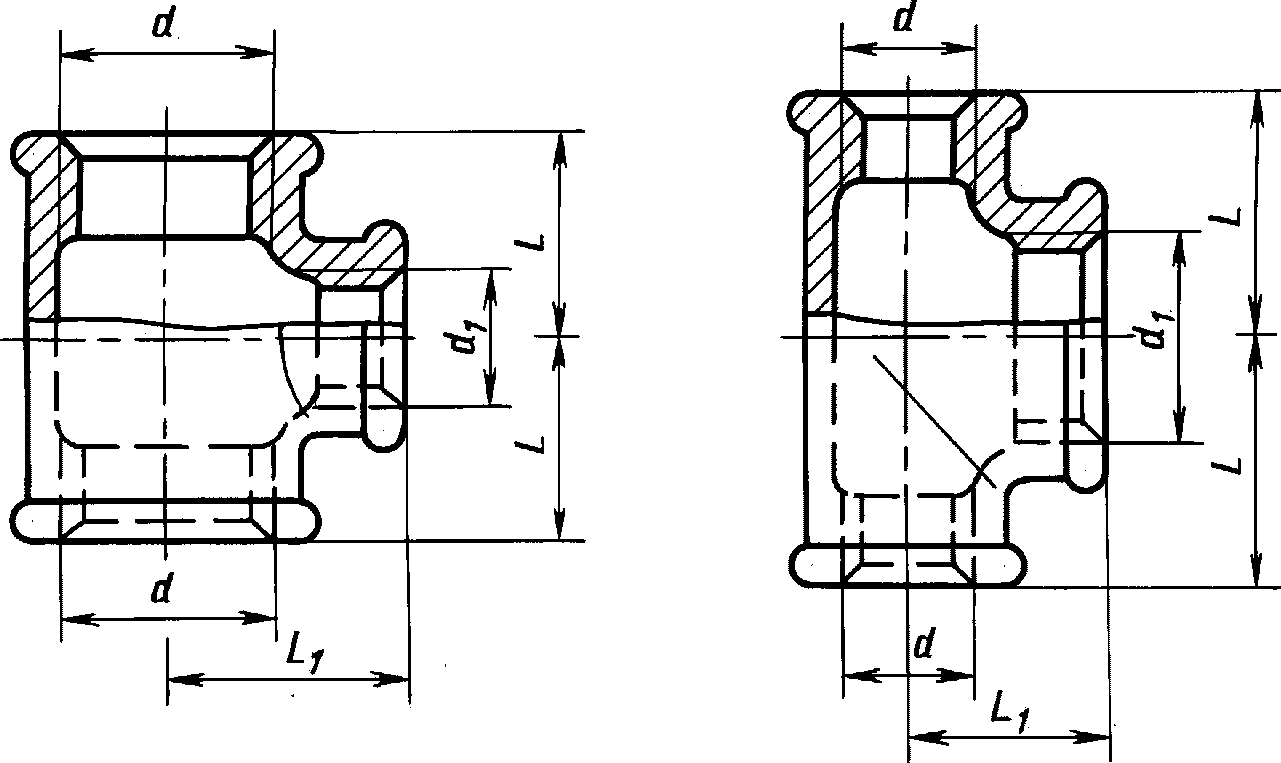

рис. 1

Примечание. Чертеж не определяет конструкцию тройников.

Размеры в мм

Условный проход D_{y} \times D_{\text{у}_{1}}	Резьба		L	L1	Масса без покрытия, кг, не более <*>
	d	d1			Вариант по ГОСТ 8944-75
	d	d1			1	2
10 x 8	G 3/8 — B	G 1/4 — B	23	23	0,103	0,101
15 x 8	G 1/2 — B	G 1/4 — B	24	24	0,115	0,111
15 x 10	G 1/2 — B	G 3/8 — B	26	26	0,119	0,115
15 x 20	G 1/2 — B	G 3/4 — B	31	30	0,163	0,158
15 x 25	G 1/2 — B	G 1 — B	34	32	0,199	0,193
20 x 8	G 3/4 — B	G 1/4 — B	26	27	0,152	0,148
20 x 10	G 3/4 — B	G 3/8 — B	28	28	0,168	0,160
20 x 15	G 3/4 — B	G 1/2 — B	30	31	0,183	0,178
20 x 25	G 3/4 — B	G 1 — B	36	35	0,198	0,193
20 x 32	G 3/4 — B	G 1 ₁/₄ - B	41	36	0,206	0,202
25 x 8	G 1 — B	G 1/4 — B	28	31	0,228	0,219
25 x 10	G 1 — B	G 3/8 — B	30	32	0,235	0,227
25 x 15	G 1 — B	G 1/2 — B	32	34	0,255	0,246
25 x 20	G 1 — B	G 3/4 — B	35	36	0,285	0,277
25 x 32	G 1 — B	G 1 1/4 — B	42	40	0,304	0,315
25 x 40	G 1 1/4 — B	G 1 1/2 — B	46	42	0,315	0,308
32 x 10	G 1 1/4 — B	G 3/8 — B	32	36	0,342	0,334
32 x 15	G 1 1/4 — B	G 1/2 — B	34	38	0,352	0,340
32 x 20	G 1 1/4 — B	G 3/4 — B	36	41	0,382	0,370
32 x 25	G 1 1/4 — B	G 1 — B	40	42	0,430	0,418
32 x 40	G 1 1/4 — B	G 1 1/2 — B	40	46	0,434	0,424
32 x 50	G 1 1/4 — B	G 2 — B	54	48	0,444	0,429
40 x 15	G 1 1/2 — B	G 1/2 — B	36	42	0,459	0,442
40 x 20	G 1 1/2 — B	G 3/4 — B	38	44	0,494	0,474
40 x 25	G 1 1/2 — B	G 1 — B	42	46	0,552	0,531
40 x 32	G 1 1/2 — B	G 1 1/4 — B	46	48	0,616	0,557
40 x 50	G 1 1/2 — B	G 2 — B	55	52	0,650	0,628
50 x 15	G 2 — B	G 1/2 — B	38	48	0,672	0,646
50 x 20	G 2 — B	G 3/4 — B	40	50	0,714	0,685
50 x 25	G 2 — B	G 1 — B	44	52	0,788	0,752
50 x 32	G 2 — B	G 1 1/4 — B	48	54	0,867	0,832
50 x 40	G 2 — B	G 1 1/2 — B	52	55	0,940	0,914
65 x 25	G 2 1/2 — B	G 1 — B	47	60	0,091	0,080
(65 x 32)	G 2 1/2 — B	G 1 1/4 — B	52	62	1,124	1,085
(65 x 40)	G 2 1/2 — B	G 1 1/2 — B	55	63	1,192	1,160
(65 x 50)	G 2 1/2 — B	G 2 — B	61	66	1,345	1,330
80 x 25	G 3 — B	G 1 — B	51	67	1,375	1,369
80 x 32	G 3 — B	G 1 1/4 — B	55	70	1,390	1,368
(80 x 40)	G 3 — B	G 1 1/2 — B	58	71	1,484	1,450
(80 x 50)	G 3 — B	G 2 — B	64	73	1,646	1,630
(80 x 65)	G 3 — B	G 2 1/2 — B	72	76	1,860	1,840
(100 x 50)	G 4 — B	G 2 — B	70	86	2,826	2,765
(100 x 65)	G 4 — B	G 2 1/2 — B	78	89	3,150	3,040
(100 x 80)	G 4 — B	G 3 — B	84	92	3,421	3,290

<*> Для справок.

Примечания:

1. Тройники с Dу, указанными в таблице в скобках, применять не рекомендуется.

2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

Примеры условных обозначений

Переходного тройника без покрытия с Dу 40 мм на D_{\text{у}_{1}} 32 мм:

Тройник 40 x 32 ГОСТ 8949-75

То же, с цинковым покрытием:

Тройник Ц-40 x 32 ГОСТ 8949-75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
