Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. ГАЙКИ СОЕДИНИТЕЛЬНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron fittings with parallel thread for pipelines. Connection nuts. Basic dimensions

ГОСТ 8959-75

Группа В61

МКС 23.040.60

Взамен ГОСТ 8959-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменением № 1, утвержденным в сентябре 1980 г. (ИУС 11-80), Поправкой (ИУС 9-2004)

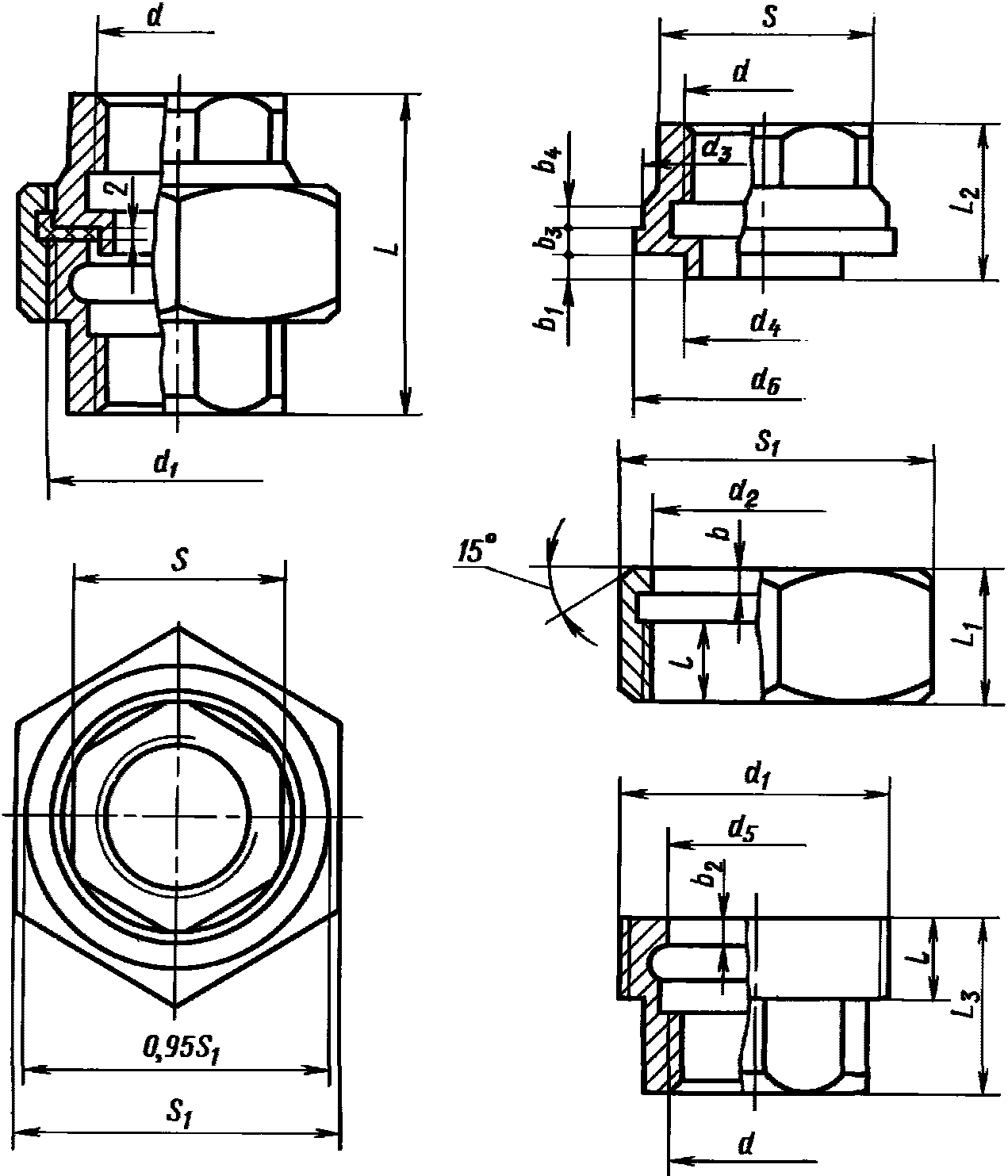

1. Основные размеры гаек должны соответствовать указанным на чертеже и в таблице.

рис. 1

Примечание. Чертеж не определяет конструкцию гайки.

Размеры в мм

Условный проход Dу	Резьба d	Накидная гайка							d₃	d4	d5	d6	Размер «под ключ»		b1	b2	b3	b4	L	L2	L3	Диаметр прокладки		Масса без покрытия, кг, не более <*>
		Резьба d1	l	L1	Размер «под ключ»		b	d2					Размер «под ключ»									наружной	внутренней
		Резьба d1	l	L1	S1ном S1наиб	S1наим	b	d2					Sном Sнаиб	Sнаим								наружной	внутренней
8	G 1/4 — B	G 3/4 — B	10	18	32	30,0	4	22,0	21,7	16,7	17	24,0	19	17,7	3,5	2,5	2,5	5	42	21,0	21,0	24	17	0,216
10	G 3/8 — B	G 7/8 — B	10	18	36	34,0	4	25,0	24,7	18,7	19	27,5	22	20,7	3,5	2,5	2,5	5	45	24,0	23,0	27	19	0,282
15	G 1 1/2 — B	G 1 1/8 — B	11	19	46	44,0	4	32,0	31,7	23,7	24	34,5	27	25,7	4,0	3,0	2,5	5	48	25,0	25,0	34	24	0,464
20	G 3/4 — B	G 1 1/4 — B	12	20	50	48,0	4	36,0	35,6	26,6	27	38,5	32	30,0	4,0	3,0	2,5	5	52	27,0	27,0	38	27	0,588
25	G 1 — B	G 1 3/4 — B	13	23	65	62,6	5	48,0	47,6	37,6	38	50,5	41	39,0	5,0	4,0	3,0	6	58	31,5	29,5	50	38	1,091
32	G 1 1/4 — B	G 2 — B	13	24	70	67,2	6	53,0	52,6	41,6	42	56,0	50	48,0	5,0	4,0	3,0	7	65	35,0	33,0	55	42	1,423
40	G 1 1/2 — B	G 2 1/4 — B	14	25	75	72,2	6	59,5	59,1	45,5	46	62,5	55	52,6	5,0	4,0	3,0	7	70	37,0	36,0	62	46	1,702
50	G 2 — B	G 2 3/4 — B	16	27	90	87,2	6	74,0	73,6	59,6	60	78,0	66	65,0	6,0	5,0	3,0	7	78	41,5	40,5	77	60	2,522
(65)	G 2 1/2 — B	G 3 1/2 — B	19	30	110	107,0	6	92,0	91,5	74,5	75	97,0	83	81,8	6,0	5,0	3,0	7	85	44,0	45,0	96	75	4,078
(80)	G 3 — B	G 4 — B	20	31	130	127,0	6	104,5	104,0	87,5	88	109,5	96	94,6	6,0	5,0	3,0	8	95	48,5	50,5	109	88	5,922

<*> Для справок.

Примечания:

1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

2. Соединительные гайки с Dу, указанными в таблице в скобках, применять не рекомендуется.

Примеры условных обозначений

Гайки соединительной без покрытия с Dу 40 мм:

Гайка соединительная 40 ГОСТ 8959-75

То же, с цинковым покрытием:

Гайка соединительная Ц-40 ГОСТ 8959-75

(Измененная редакция, Изм. № 1, Поправка).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.

3. Толщины стенок не должны быть менее \frac{S_{\text{наим}} - d}{2} и \frac{S_{1\text{наим}} - d_{1}}{2} .
