Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. ТРОЙНИКИ ПРЯМЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron and steel fittings with parallel thread for pipelines. Straight tees. Basic dimensions

ГОСТ 8948-75

Группа В61

МКС 23.040.60

Взамен ГОСТ 8948-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г., марте 1983 г. (ИУС 11-80, 7-83).

1. Основные размеры тройников должны соответствовать указанным на чертеже и в таблице.

Стандарт полностью соответствует СТ СЭВ 3300-81.

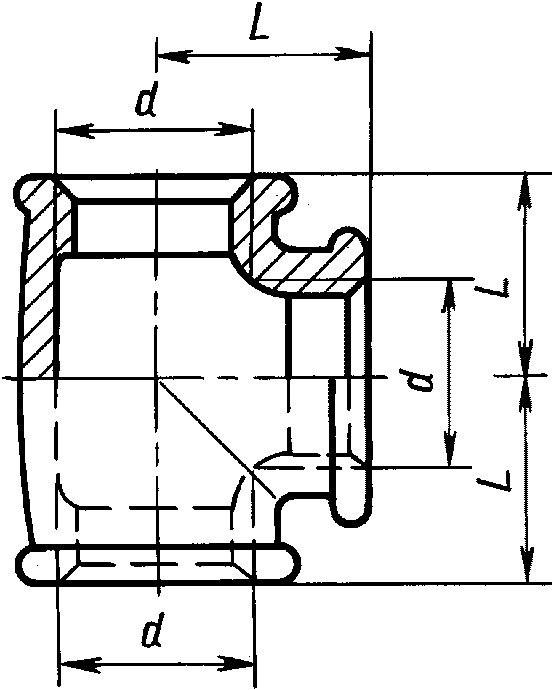

рис. 1

Примечание. Чертеж не определяет конструкцию тройника.

Размеры в мм

Проход условный Dу	Резьба d	L	Масса без покрытия, кг, не более <*>
			Вариант по ГОСТ 8944-75
			1	2
8	G 1/4 — B	21	0,064	0,063
10	G 3/8 — B	25	0,085	0,092
15	G 1/2 — B	28	0,133	0,143
20	G 3/4 — B	33	0,206	0,210
25	G 1 — B	38	0,318	0,330
32	G 1 1/4 — B	45	0,490	0,475
40	G 1 1/2 — B	50	0,673	0,594
50	G 2 — B	58	1,088	0,962
(65)	G 2 1/2 — B	69	1,524	1,422
(80)	G 3 — B	78	2,013	1,850
(100)	G 4 — B	96	3,980	3,460

<*> Для справок.

Примечания:

1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

2. Тройники с Dу, указанными в таблице в скобках, применять не рекомендуется.

Примеры условных обозначений

Прямого тройника без покрытия с Dу 40 мм:

Тройник 40 ГОСТ 8948-75

То же, с цинковым покрытием:

Тройник Ц-40 ГОСТ 8948-75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
