ГОСТ 8957-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты переходные. Основные размеры
(введен в действие Постановлением Госстандарта СССР от 14.11.1975 № 2901)
(ред. от 01.03.1983)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1977 года. Взамен ГОСТ 8957-59.
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 14 ноября 1975 г. № 2901
Dictile iron fittings with parallel thread for pipelines. Transition sockets. Basic dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена
Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Издание (сентябрь 2010 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г. и марте 1983 г. (ИУС 11-80, 7-83).

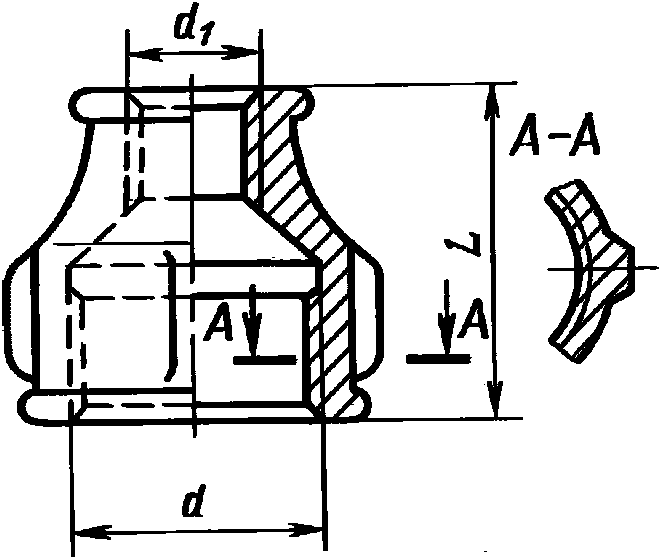

1. Основные размеры муфт должны соответствовать указанным на чертеже и в таблице.
Стандарт полностью соответствует СТ СЭВ 3303-81.
| Условный проход D_{\text{у}} \times D_{\text{у}_{1}} | Резьба | L | Число ребер | Масса без покрытия, кг, не более <*> | ||
| d | d1 | Вариант по ГОСТ 8944-75 | ||||
| 1 | 2 | |||||
| 10 x 8 | G 3/8 — B | G 1/4 — B | 30 | 2 | 0,040 | 0,041 |
| 15 x 8 | G 1/2 — B | G 1/4 — B | 36 | 2 | 0,061 | 0,065 |
| 15 x 10 | G 1/2 — B | G 3/8 — B | 36 | 2 | 0,064 | 0,068 |
| 20 x 8 | G 3/8 — B | G 1/4 — B | 39 | 2 | 0,081 | 0,084 |
| 20 x 10 | G 3/4 — B | G 3/8 — B | 39 | 2 | 0,086 | 0,091 |
| 20 x 15 | G 3/4 — B | G 1/2 — B | 39 | 2 | 0,095 | 0,105 |
| 25 x 10 | G 1 — B | G 3/8 — B | 45 | 4 | 0,122 | 0,129 |
| 25 x 15 | G 1 — B | G 1/2 — B | 45 | 4 | 0,134 | 0,144 |
| 25 x 20 | G 1 — B | G 3/4 — B | 45 | 4 | 0,147 | 0,155 |
| 32 x 10 | G 1 1/4 — B | G 3/8 — B | 50 | 4 | 0,176 | 0,186 |
| 32 x 15 | G 1 1/4 — B | G 1/2 — B | 50 | 4 | 0,185 | 0,200 |
| 32 x 20 | G 1 1/4 — B | G 3/4 — B | 50 | 4 | 0,209 | 0,218 |
| 32 x 25 | G 1 1/4 — B | G 1 — B | 50 | 4 | 0,218 | 0,234 |
| 40 x 15 | G 1 1/2 — B | G 1/2 — B | 55 | 4 | 0,243 | 0,262 |
| 40 x 20 | G 1 1/2 — B | G 3/4 — B | 55 | 4 | 0,258 | 0,276 |
| 40 x 25 | G 1 1/2 — B | G 1 — B | 55 | 4 | 0,280 | 0,298 |
| 40 x 32 | G 1 1/2 — B | G 1 1/4 — B | 55 | 4 | 0,325 | 0,324 |
| 50 x 15 | G 2 — B | G 1/2 — B | 65 | 6 | 0,402 | 0,422 |
| 50 x 20 | G 2 — B | G 3/4 — B | 65 | 6 | 0,411 | 0,428 |
| 50 x 25 | G 2 — B | G 1 — B | 65 | 6 | 0,416 | 0,446 |
| 50 x 32 | G 2 — B | G 1 1/4 — B | 65 | 6 | 0,447 | 0,476 |
| 50 x 40 | G 2 — B | G 1 1/2 — B | 65 | 6 | 0,473 | 0,500 |
| (65 x 32) | G 2 1/2 — B | G 1 1/4 — B | 74 | 6 | 0,656 | 0,580 |
| (65 x 40) | G 2 1/2 — B | G 1 1/2 — B | 74 | 6 | 0,679 | 0,600 |
| (65 x 50) | G 2 1/2 — B | G 2 — B | 74 | 6 | 0,740 | 0,650 |
| (80 x 40) | G 3 — B | G 1 1/2 — B | 80 | 6 | 0,844 | 0,750 |
| (80 x 50) | G 3 — B | G 2 — B | 80 | 6 | 0,903 | 0,800 |
| (80 x 65) | G 3 — B | G 2 1/2 — B | 80 | 6 | 0,970 | 0,855 |
| (100 x 50) | G 4 — B | G 2 — B | 94 | 6 | 1,572 | 1,365 |
| (100 x 65) | G 4 — B | G 2 1/2 — B | 94 | 6 | 1,677 | 1,440 |
| (100 x 80) | G 4 — B | G 3 — B | 94 | 6 | 1,778 | 1,530 |
1. Муфты с Dу, указанными в таблице в скобках, применять не рекомендуется.
2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
Переходной муфты без покрытия с Dу 32 мм на D_{\text{у}_{1}} 25 мм:
(Измененная редакция, Изм. № 1, 2).
2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
