ГОСТ 8963-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Пробки. Основные размеры
(введен в действие Постановлением Госстандарта СССР от 14.11.1975 № 2901)
(ред. от 01.03.1983)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1977 года. Взамен ГОСТ 8963-59.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 8963-59"]:::rst n1["ГОСТ 8963-75"]:::doc click n1 "https://bukva.ai/docs/standart-gost-8963-75" "ГОСТ 8963-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Пробки. Основные размеры (введен в действие Постановле" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 14 ноября 1975 г. № 2901
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
ПРОБКИ
Dictile iron fittings with parallel thread for pipelines.
Plugs. Basic dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена
Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Издание (сентябрь 2010 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г. и марте 1983 г. (ИУС 11-80, 7-83).

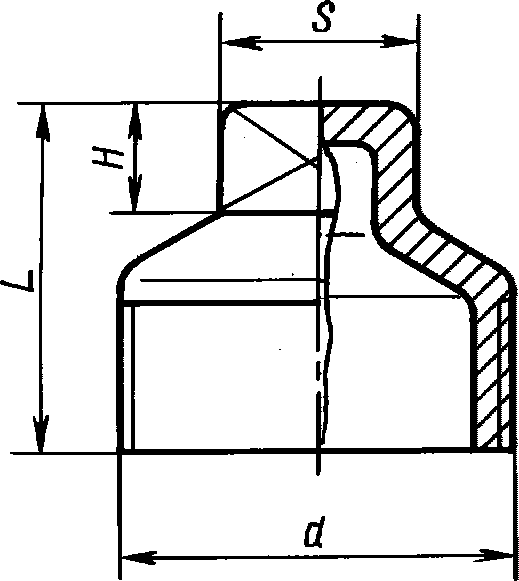

1. Основные размеры пробок должны соответствовать указанным на чертеже и в таблице.
Стандарт полностью соответствует СТ СЭВ 3306-81.
| Условный проход Dу | Резьба d | L | S | h | Масса без покрытия, кг, не более <*> |
|---|---|---|---|---|---|
| 8 | G 1/4 — B | 22 | 9 | 6 | 0,016 |
| 10 | G 3/8 — B | 24 | 11 | 7 | 0,024 |
| 15 | G 1/2 — B | 26 | 14 | 7 | 0,040 |
| 20 | G 3/4 — B | 32 | 17 | 9 | 0,069 |
| 25 | G 1 — B | 36 | 19 | 10 | 0,110 |
| 32 | G 11/4 — B | 39 | 22 | 12 | 0,157 |
| 40 | G 11/2 — B | 41 | 22 | 12 | 0,186 |
| 50 | G 2 — B | 48 | 27 | 14 | 0,322 |
| (65) | G 21/2 — B | 54 | 32 | 16 | 0,494 |
| (80) | G 3 — B | 60 | 36 | 18 | 0,720 |
| (100) | G 4 — B | 70 | 46 | 22 | 1,247 |
1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
2. Пробки с Dу, указанными в таблице в скобках, применять не рекомендуется.
Пробки без покрытия с Dу 25 мм:
(Измененная редакция, Изм. № 1, 2).
2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
3. Отклонения размера S — по ГОСТ 6424-73.
